Сломанный экран на ноутбуке

Практическая часть

Дисплей

Дисплей с ноутбука снят вместе с корпусной частью и петлями (так вроде эстетичней). На петлях есть ограничитель открывания крышки ноутбука и нам он очень мешает, так как теперь они будут открыты на углы больше 140 градусов. Ограничитель представляет из себя выступ в рамке. Его можно или сточить или забить обратно, как я и сделал. Далее изготовив корпус для LCD контроллера из корпуса от адаптера питания (да да адаптер питания я разобрал) я прикрепил все это дело на заднюю сторону дисплея клеевым пистолетом. На этом с дисплеем было покончено.

Рама

Собираем квадрат из профиля 28х27. Это нужно во первых потому, что петли дисплея и профиль 60х27 крепятся с противоположных сторон квадрата. А во вторых, для увеличения толщины металла под резьбу для болтиков. Профиля скрепляются между собой в квадрат с помощью заклепочника, затем нарезается резьба под болтики. В профиле 60х27 делаем 2 отверстия под VESA крепление (у меня оно VESA MIS-D, 100, C — т.е отверстия 10 см друг от друга) и скрепляем заклепками с ранее изготовленным квадратом.

Блок питания

Корпус блока питания был разобран для последующего помещения блока питания внутрь профиля 60×27 (с корпусом он не влезал)

Корпусозаменитель (в качестве изоляции) я сделал из картона и приклеил пистолетом на профиль. Сам блок питания приклеен за уголки к картону.

В итоге у меня получилась вот такая «лопата».

Монтаж и подключение

Прикручиваем «лопату» к основному монитору болтиками (от какой-то мебели остались) на VESA. Приделываем противовес. Подключаем DVI и питание. Дисплей сразу не определился. Идем сюда: Панель управления → Экран → Настройки разрешения экрана → Найти

и настраиваем под свои нужды. Все! Наш второй монитор готов!

Замена матрицы ноутбука Asus — Компьютеры и периферия

Матрица представляет собой жидкокристаллический дисплей с подсветкой ЭЛ-лампами (LCD) или светодиодами (LED), покрытие экрана глянцевое или матовое.

Матрица ноутбука очень хрупкая и легко подвергается различным повреждениям. Если монитор не работает и не имеет при этом внешних повреждений, необходимо диагностировать причину поломки. Не каждая поломка приводит к замене матрицы.

Перед заменой матрицы ноутбука Asus, необходимо диагностировать неисправность.

Некачественное изображение на мониторе не всегда вызвано дефектом матрицы. Возможен также выход из строй видеокарты или шлейфа.

Варианты дефектов, влекущие за собой однозначную замену матрицы:

1. Наличие внешних повреждений покрытия: трещины, сколы и глубокие царапины, которые влияют на качество изображения.

2. Наличие большого количества битых пикселей на дисплее, которые мешают комфортно работать.

Дефекты, которые могут быть вызваны выходом из строя нескольких устройств.

1. Изображение присутствует только в одной половине монитора. Вторая его часть покрыта красными и черными полосами на синем фоне. Дефект шлейфа или цифроаналового преобразователя.

2. На дисплее все цвета инвертированы либо изображение напоминает негатив.

3. На включенном дисплее присутствует красная рябь. Возможен дефект матрицы или ее шлейфа. Причиной может стать нарушенный контакт между матрицей и видеокартой. Возможна также замена материнской платы (при интегрированных видеокартах). Для точной диагностики рекомендуется обратиться к специалистам.

4. Дисплей покрыт красными и синими полосами, которые могут расширяться и белеть. При подключении внешнего экрана картина сохраняется. Здесь необходим ремонт видеокарты либо ее замена.

5. Монитор покрыт множеством цветных вертикальных линий, которые хаотически меняют цвет. Если монитор слегка изогнуть, изображение может меняться, а посередине появиться горизонтальные линии. Для точной диагностики необходимо подключить к ноутбуку внешний экран. Если он работает, значит, нужна замена шлейфа матрицы.

Как поменять матрицу на ноутбуке Asus

Внимание! Если ноутбук находится на гарантийном обслуживании, замену матрицы должен произвести авторизованный сервисный центр, иначе изделие потеряет возможность гарантийного обслуживания. 1

Для установки необходимо приобрести такую же модель матрицы ноутбука Asus, которая была установлена ранее. Заводской номер указан на ее обратной стороне

1. Для установки необходимо приобрести такую же модель матрицы ноутбука Asus, которая была установлена ранее. Заводской номер указан на ее обратной стороне.

2. Перед заменой матрицы ноутбук должен быть отключен от сети, извлеките аккумулятор.

3. Снимите резиновые колпачки-заглушки, расположенные на рамке монитора, и аккуратно открутите винты. Запомните их местоположение, так как длины винтов могут отличаться.

4. Плоской отверткой или ножом подденьте и снимите рамку.

5. Открутите винты, прижимающие матрицу к рамке ноутбука. Следует снять рамку, двигаясь вдоль дисплея к противоположной стороне.

6. Далее, необходимо открутить винты, придерживающие с обеих сторон монитор. После чего монитор переверните лицевой стороной на клавиатуру и отсоединяют кабель инвертора и видео-шлейф.

7. Извлеките вышедшею из строя матрицу и установите новую.

Сборка производится в обратном порядке и проверяется работоспособность устройства.

Основные дефекты матрицы и причины возникновения

Дефекты матрицы прекрасно видно визуально и только в редких случаях они могут произойти из-за программных ошибок. В подавляющем числе случаев экран не функционирует благодаря повреждениям полученным по причине неаккуратности эксплуатации. К ним относят следующие типы дефектов:

• Изображение мелькает, появляется на короткие промежутки времени, функционируют только отдельные секторы экрана. Дефект говорит об отслоившейся матрице, причиной же является пролитая жидкость
• Размытость изображения, множественные переливы цветов, полосы на экране. Причина кроется в потекших жидких кристаллах матрицы, может произойти после поднесения сильного магнита к дисплею
• На экране видно множество мерцающих точек, полосы белого цвета, тянущиеся через весь монитор – это свидетельствуют о битых пикселях. Зачастую от такого дефекта нельзя уберечься, т.к. данные признаки следствие заводского брака. Впрочем, появляются они в первые полгода эксплуатации и ноутбук можно отремонтировать по гарантии
• Треснувшее стекло. Этот дефект вызван механическим повреждением монитора, сопровождается потеками, размытостью изображения в месте удара.

Примечание:  Чтобы узнать механическая или программная причина отказа экрана, можно поступить следующим образом: с помощью HDMI кабеля подсоединить ноутбук к любому современному телевизору или монитору. Если при включении компьютера он не проецирует изображение на телевизор, значит дефект программный и матрица компьютера не требует замены.

Исправляем мигающий рабочий стол, через удаление программ

Если у вас система отвечает, то зайдите в панели управления в пункт «Программы и компоненты», если же нет, то в диспетчере задач, который мы вызывали ранее, нажмите вверху пункт меню «Файл — Запустить новую задачу»

напишите в окне выполнить, волшебное слово appwiz.cpl.

В списке программ на удаление, по вине которых у вас моргает экран рабочего стола, можно выделить

1. NortonAntivirus, Nod32, Другие антивирусные программы
2. Утилита iCloud
3. IDT Audio (faulting module IDTNC64.cpl)

Выбираем в «Программах и компонентах нужный пункт» и щелкаем «Удалить», после чего можно перезагрузить вашу операционную систему Windows 10.

Самостоятельный ремонт

Если вы намереваетесь заменить матрицу своими руками, следуйте такой последовательности действий:

Определитесь с моделью новой матрицы и сделайте заказ. В процессе выбора полагайтесь на данные, размещенные на задней панели устройства. Можно обратиться за помощью в сервисные центры, где квалифицированные специалисты без труда помогут подобрать соответствующую модель.

• Прежде чем начать разборку панели, разместите ее на любом мягком предмете, к примеру, куске картона, перевернув экран вниз.
• После этого переверните на противоположную сторону и раскрепите защелки передней области корпуса.
• Перед снятием матрицы, отсоедините шлейф и кабеля. Бывает, что при помощи ластика можно почистить шлейф и устранить мелкие дефекты, но имеющиеся механические неисправности останутся.
• Аккуратно установите новую деталь.
• Соедините ее с кабелем питания и шлейфом, затем попробуйте включить устройство для проверки работоспособности. Экран должен ярко гореть без проявления каких-либо мелких дефектов.
• После проверки закройте заднюю часть панели и прикрутите болты.

Вначале может показаться, что заменить матрицу на ЖК-телевизоре не так сложно, но матрица и прочие детали являются очень хрупкими, поэтому требуют от себя осторожного обращения. При неаккуратном обращении можно повредить только что купленную дорогостоящую деталь

Случается так, что после замены матрицы на мониторе не появляется картинка. Дело в том, что работа новой детали требует согласованности с модулями управления устройства. Настроить работу можно при помощи меню. Как правильно скорректировать эту настройку указано в инструкции пользователя.

Сломался телевизор? Центр услуг Альфа74 Челябинск предлагает недорогой ремонт телевизоров на дому

Варианты решения проблемы

Мерцает экран в играх на ноутбуке? Проблема может быть в мониторе. Часто на лэптопах мерцание и рябь возникают из-за перетирания шлейфа, так как постоянно открывается и закрывается крышка ноутбука. Если он мигает только во время игр, а в обычном режиме все нормально, то можно выставить другую частоту вертикальной развертки монитора, а в играх включить вертикальную синхронизацию. Подобные действия должны помочь. Также можно почистить видеокарту, а при необходимости заменить ее на другую.

Если экран мерцает в Windows 10, то проблемой в большинстве случаев становится видеодрайвер. Чтобы его обновить, необходимо загрузить ноутбук в безопасном режиме, удалить действующий видеоадаптер, а затем просмотреть обновления драйвера.

1. Включите ноутбук в безопасном режиме, затем нажмите на кнопку «Пуск» правой кнопкой мыши, выберите «Диспетчер устройств».
2. Откройте «Видеоадаптеры», найдите нужный, нажмите правой кнопкой на «Удалить устройство», поставьте рядом галочку, выберите «Удалить», перезапустите лэптоп.
3. После нажмите на клавиатуре клавишу Windows + I, чтобы открыть «Параметры».
4. В указанном разделе выберите «Обновление и безопасность» — «Центр обновления Windows» — «Проверить наличие обновлений».

Помните, что чаще всего экран на ноутбуке выходит из строя из-за механических повреждений. Удары, встряски, сильное захлопывание крышки негативно сказываются на работоспособности матрицы. Обращайтесь с лэптопом бережно, тогда не придется мучиться по поводу поиска причин выхода из строя элементов. Кроме того, ремонт сегодня обходится очень дорого. Иногда проще купить новый ноутбук, чем тратить время и деньги на восстановление старого.

Из чего состоит экран

Основная составляющая – матрица. В ней находится огромное количество частиц, которые наполнены ксеноном и неоном. Матрица по периметру обрамлена полупроводниками. Люминофоры начинают светиться, когда создается УФ – свечение, создаваемое электрическим током, который проходит через среду газа. Этот процесс приводит заставляет ячейку светиться нужным цветом. Все вместе десятки сотен ячеек создают изображение, которую показывает телевизор.

Вся конструкция экрана располагается в маленьком пространстве между двух плоскостей, которые выполняются из прочного стекла. Чтобы понять, разбит экран ЖК, нужно понимать, как произошла поломка.

Отсоединение экрана ноутбука

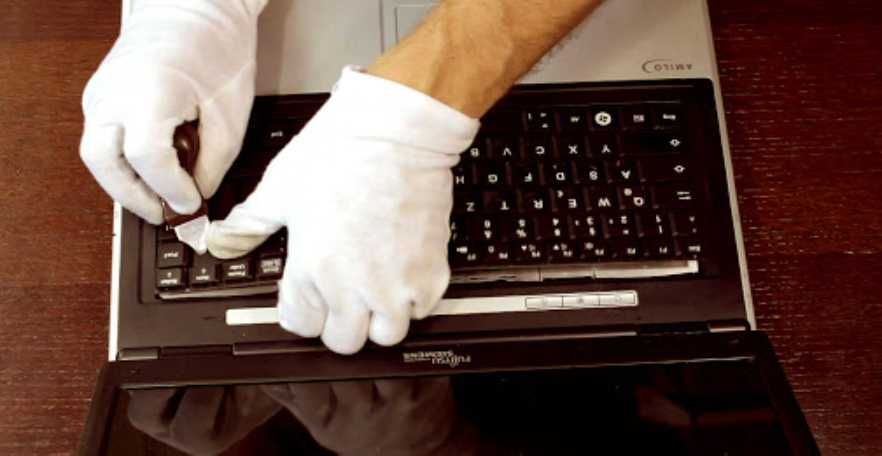

Первым делом отключаем питание ноутбука и высовываем аккумуляторную батарею. Дальнейшая инструкция замены матрицы ноутбука своими руками аналогична практически всем ноутбуком за исключением различных нюансов. Так, в лэптопах Samsung замена матрицы происходит самым простым образом: откручиваем два болта на экране снимая защиту монитора, 4 болтика удерживающие экран и отключая шлейф снимаем матрицу. К сожалению, не во всех ноутбуках поменять экран просто, в лэптопах HP Pavilion придется открутить заднюю панель, клавиатуру и потом приступить к отсоединению элементов экрана.

При разборке ноутбука следует помнить, что болты в разных комплектующих могут различаться размером, поэтому чтобы в дальнейшем не запутаться, открученные болтики следует группировать и складывать порознь. Когда разобрали компьютер, откручиваем болты рамки лэптопа. Помимо болтов, рамка крепится большим количеством защелок. Чтобы их отсоединить возьмите тонкую лопатку, подденьте грань рамки и потяните ее слегка вверх, когда услышите легкий щелчок – пройдитесь по всем защелкам вдоль периметра экрана. Отсоединяя лопаткой защелки, будьте особенно осторожны возле вебкамеры –  здесь большое скопление проводов, которые легко порвать неосторожным движением лопатки.

Разборка телевизора с фронтальной системой корпуса

Принцип замены матрицы зависит от модели телевизора, изготовителя, а также размеров матрицы. Однако существуют общие правила. Существует два популярных типа крепления корпуса – это винтовые соединения и на защелках из пластика.

Переднюю панель облицовки необходимо отжать и убрать защелки. Затем вы увидите матрицу, прикрученную к основному корпусу телевизора при помощи металлических саморезов либо винтами. Надо открутить каждое крепление и отделить его. Будьте внимательны – возможно саморезы дублированы защелками. Также необходимо будет произвести демонтаж болтов на задней стенке телевизора, они скрепляют корпус с металлическим экраном, обеспечивающим защиту от неисправностей блока питания, а также платы управления.

Когда все сделано, как нужно, матрица со всей электроникой должна отделяться от корпуса. Дабы предотвратить сколы и царапины, рекомендуется расположить элемент на мягкой ткани, для этого отлично подойдет фланель. Далее отсоединяем панель от соединительного шлейфа, будьте крайне осторожны. В отдельных ситуациях для добавочного крепления, а также защиты от сдвига шлейфа, изготовитель приклеивает на соединение полоски скотча.

Осторожно удалите его, поднимите зажим – собачку, расположенный на коннекторе, для этого можно взять маленький пинцет. Чтобы не были повреждены узкие дорожки, надо пробовать доставать шлейф, не качая его в разные направления

Затем надо убрать с матрицы панель жесткости. С этой целью выкручиваем винты с торцов, у различных изготовителей они могут быть в количестве 2 – 12 штук на одной стороне.

Что такое ЖК-матрица

Матрица является основной деталью ЖК-монитора, формирующей картинку. Элемент выполняется в виде двух стеклянных пластин с тонким слоем жидких кристаллов. Каждая ячейка из массива пикселей может менять расположение при воздействии напряжения. Пиксель состоит из субпикселей — синего, красного и зеленого, которые выстраиваются в конкретном порядке и пропускают потоки света.

Матрица ЖК-телевизора

Интересно знать! Увидеть жидкие кристаллы можно невооруженным глазом. Достаточно посмотреть на дисплей с близкого расстояния — точки разных цветов визуализируются четко.

Виды ЖК-матриц

На российском рынке представлены телевизоры с двумя типами ЖК-матриц:

• TN и TN + film. Кристаллы без воздействия напряжения располагаются по горизонтали под углом. Спиралевидное расположение точек объясняет неоднородность картинки, если смотреть на экран по вертикали. ТВ с матрицами TN + film стоят недорого, отличаются скоростью отклика;
• IPS-матрица. Кристаллы монитора тонкопленочного экрана размещаются параллельно друг другу и не поворачиваются, если нет напряжения. Энергоемкость дисплея обуславливает небольшую скорость отклика — IPS долго вращает кристаллический массив.

  Сравнение экранов TN и IPS

Совет! Для просмотра фильмов со спецэффектами и быстрых видеозаписей остановитесь на матрицах TN + film.

Замена матрицы на ноутбуке: пошаговое руководство

Замена матрицы ноутбука – сравнительно сложная работа. Бывает, что пользователю приходится проводить такую работу самостоятельно, и относиться к ней нужно очень ответственно. Наша пошаговая инструкция позволит вам легко снять матрицу и установить новую ей на замену.

1. Начать можно с подготовки рабочего места. Вам понадобится большая и достаточно ровная рабочая поверхность. Еще до замены матрицы необходимо выключить компьютер, вытащить его батарею и вытянуть его шнур питания из электрической розетки. Прежде чем вы начнете снимать дисплей с вашего ноутбука, нужно убедиться, что экран не приклеен. В ином случае нужно будет обратиться к специалистам.

2. Заранее, еще до начала работы по замене матрицы ноутбука, вам нужно будет приобрести новый корпус для нее

Обратите внимание, что на крепежных компонентах корпуса матрицы предусмотрены специальные заглушки

Их нужно осторожно снять и отложить в сторону. Также необходимо поступать со всеми небольшими элементами лэптопа. Также необходимо поступать со всеми небольшими элементами лэптопа

Также необходимо поступать со всеми небольшими элементами лэптопа.

3. Далее следует снять крепежные элементы крышки вашего ноутбука

Вам потребуется осторожно отсоединить шлейфы приборов, которые располагаются внутри. Необходимо открепить фиксаторы клавиатуры и снять ее. При этом следует очень осторожно отделить шлейф от материнской платы

После можно снять ее верхнюю панель

При этом следует очень осторожно отделить шлейф от материнской платы. После можно снять ее верхнюю панель

Обратите внимание – данный элемент очень хрупкий, необходимо работать с ним аккуратно, чтобы не повредить ненароком. При отделении матрицы также нужно быть аккуратным, не сломать края компьютера. Затем можно отделить все шлейфы подсоединения дисплея к материнской плате

Затем можно отделить все шлейфы подсоединения дисплея к материнской плате.

4. С оболочки экрана необходимо открепить болты. Затем необходимо снять части корпуса. Для этого можно задействовать плоскую отвертку, чтобы легко поддевать детали.

5. Необходимо помнить, что некоторые модели ноутбуков являются склеенными по краям. Если ваше устройство также склеено, ни в коем случае нельзя пытаться отодрать матрицу своими силами — лучше воспользоваться услугами специалиста. Иначе можно повредить как старую панель, так и отдельные детали. Обязательно нужно отсоединить и шлейф подключения от экрана — его нужно отключить от основания. После этого необходимо отыскать инвертер — это зеленый чип. Он размещается между экраном и подсветкой. Нужно отсоединить провода, идущие от конвертера.

6. Далее, при установке новой матрицы, всю эту работу потребуется проделать уже в обратном порядке. При установке можно надеть тонкие медицинские перчатки, чтобы не оставлять пятен от пальцев на корпусе

При установке матрицы также нужно соблюдать осторожность. Не давить, не тянуть корпус — иначе можно поломать детали устройства, так им толком и не воспользовавшись. После подсоединения шлейфов нужно проверить работоспособность нового дисплея

Необходимо вставить в розетку шнур питания и включить ноутбук. Если все будет в порядке, можно снова отключить ноутбук и продолжить сборку

После подсоединения шлейфов нужно проверить работоспособность нового дисплея. Необходимо вставить в розетку шнур питания и включить ноутбук. Если все будет в порядке, можно снова отключить ноутбук и продолжить сборку.

Напоследок стоит отметить, что менять матрицу необходимо исключительно в том случае, если матрица полностью уже вышла из строя. Если вы видите полосы на изображении, оно гаснет периодически или меняет яркость, то проблема заключена в другом. Тогда лучше просто отнести устройство на диагностику к специалистам.

Источник

Как отсоединить и разобрать экран?

Прежде чем самостоятельно менять дисплей ноутбука, трезво оцените собственные силы. Дело в том, что комплектующие к подобной технике стоят довольно дорого, и если вы досконально не знаете, как поменять матрицу на ноутбуке, лучше доверьте эту работу профессионалам.

Если все же вы решили, что сможете самостоятельно произвести замену, предварительно нужно купить новый модуль, поскольку разбитая матрица экрана ноутбука не подлежит восстановлению. Новые комплектующие на официальном сайте производителя могут стоить порядка 150 у.е. Намного выгоднее покупать их через Интернет. Отличным выходом из ситуации станет покупка аналогичной нерабочей модели лэптопа, в которой матрица экрана осталась неповрежденной. Чтобы обезопасить себя от покупки полностью нерабочей техники, берите ее только у проверенных поставщиков.

Замена монитора на ноутбуке должна проводиться в чистом, хорошо освещенном помещении. В работе может пригодиться небольшая крестовая выкрутка, демонтажная лопатка из пластика и небольшой пинцет.

В сети интернет есть множество видео, в которых подробно описано как починить экран лэптопа, но доступнее всего это может рассказать специалист из сервисного центра. Для начала рекомендуется провести диагностику устройства и определить, почему появились проблемы с изображением на экране ноутбука. Причина может быть в поломанном шлейфе, видеочипе или мостах, но чаще всего проблема кроется в неисправной матрице. Чтобы ее заменить, нужно знать, как снять экран с ноутбука. Если планируете делать это самостоятельно, строго выполняйте следующие пункты инструкции:

1. Отключите питание устройства.

2. Извлеките аккумулятор из лэптопа.

3. Если имеете дело с ноутбуком HP Pavilion, открутите заднюю панель, клавиатуру и переходите к пункту 4. Для других моделей с более простой конструкцией п. 3 опустите.

4. Снимите заглушки с болтов, расположенных по периметру экрана.

5. Открутите 2 болта на экране, удерживающие защиту монитора, снимите ее.

6. Открутите 4 болта, удерживающие экран.

7. Отключите все провода, крепления и шлейф.

8. Снимите матрицу с рамки.

Запоминайте последовательность, в которой вы извлекаете монитор из ноутбука, чтобы потом не запутаться, когда будете ставить новую матрицу. Поскольку экран крепится разными по размеру болтами, чтобы не запутаться, открученные винтики раскладывайте по разным коробкам. Кроме болтов экран в рамке удерживает множество защелок. Их можно отсоединить пластиковой лопаткой. Для этого нужно поддеть ею край рамки и слегка поднять вверх до слабого щелчка. Такие действия нужно произвести по всему периметру монитора

Предельно осторожно нужно отсоединять защелки в области вебкамеры, где находятся шлейфы вебкамеры и Wi-Fi антенны, способные повредиться от любого неосторожного движения инструментом. Они аккуратно отсоединяются, когда матрица будет полностью освобождена от болтов и креплений

Теперь вы знаете, как разобрать экран ноутбука, далее нужно просто заменить матрицу и собрать лэптоп в обратном порядке. Профессионалы рекомендуют сначала заменить матрицу на ноутбуке, затем включить его, чтобы проверить работоспособность, а только после этого собирать устройство полностью.

Подведем итоги

Как видите, поменять матрицу на ноутбуке вполне можно и собственными усилиями. Для этого нужно иметь минимальный набор инструментов, но главное это внимательность и терпение. Также следует помнить, если сломался экран на ноутбуке, причина может быть не только в матрице, но и в шлейфах, мостах или видеочипах

Поэтому крайне важно до того, как поменять экран полностью, затратив на это колоссальные средства, провести диагностику и установить точную причину поломки. Получить бесплатную консультацию по ремонту ноутбука вы всегда можете у мастеров компании «Одесса Ремонт».

Принцип работы жк-матрицы

ЖК – матрицей называют рабочую поверхность из стекла с несколькими миллионами пикселов, они изменяют цвет, а также яркость своего свечения из – за воздействия внешних сигналов управления. Матричные пикселы образуют то изображение, которое мы видим.

Для того, чтобы управлять некоторыми пикселами применяются микросхемы. Микросхемами называют драйвера, которые управляют сигналами, отправляющими определенный сигнал для каждого пиксела. Обычно драйверы управления находятся на гибких шлейфах, впаянных в само основание матричного стекла. Данный шлейф нельзя отделить от стекла, заменить один шлейф также не удастся. Помимо этого, на нем находятся детали питания драйверов, а также микросхемы дешифраторов.
