Как обжать кабель rj-45 своими руками с инструментом и без

Вместо эпилога

Инструмент для работы с витой парой предпочтительнее подбирать в зависимости от того набора действий, которые необходимо будет произвести

Одновременно, следует обратить внимание на то, какие провода, клеммы и модульные разъемы должны будут подвергнуться обработке. Обычно, для стандартной протяжки и установки сетей подойдут  инструменты для установки разъема и проверки качества соединения

Когда же предполагаются масштабные работы, а тем более вне помещения, то лучшим выбором станет комбинированное устройство.

Что касается наполненности рынка рассматриваемых устройств, то в сегменте точных измерительных приборов несомненным лидером являются представители отечественных компаний. Данная ситуация стала возможна потому, что им созданы условия для облегченного прохождения государственной регистрации. В то же время, сегмент обжимных приборов более ориентирован на западные образцы, при чем явного лидера выявить сложно. Однако, более дешевыми и менее надежными оказались представители азиатских компаний. В сегменте приборов для укладки витой пары однозначным спросом пользуются модели от восточноевропейского производителя, несмотря на их довольно немалую стоимость. Конечно, что довольно-таки высокая цена компенсируется наличием множества дополнительных приспособлений и качеством исполнения.

Пошаговая инструкция, как обжать витую пару с помощью инструмента «клещи»

Для того, чтобы восстановить работоспособность кабеля на 8 или 4 жилы, необходимо кое-что приобрести в магазине:

• Во-первых, это набор коннекторов. Их обычно продают россыпью в пакете от 10-20 штук, так что хватит про запас. Стоит недорого, так что не разоритесь
• Во-вторых, необходимо иметь специальные обжимные клещи. Многие пытаются обжать провода без инструмента. Однако, качественно это сделать не получится, да и времени потратите намного больше. Цена их не такая низкая, как у коннекторов, но оно того стоит. Сэкономите время и нервы.

1. Прежде чем обжать витую пару, надо откусить и сохранить старый коннектор — он будет примером нам в дальнейшем.
2. Далее аккуратно, не повредив «витые пары», очистить конец нового кабеля от изоляции. Для этого можно использовать специальный двойной нож на приобретенных клещах или просто вскрыть и очистить изоляцию перочинным ножиком
3. Перед вами окажутся 4 витые пары из 8 цветных жил проводков. Необходимо их отсоединить друг от друга и ровно обкусить, чтобы все они были одной длины. Для этого можно использовать кусачки, которые встроены в инструмент
4. После этого распрямляем все жилы из сетевого кабеля и складываем их в нужной последовательности соответственно схеме — главное не перепутать цвета проводов витых пар.
5. Далее самое ответственное — берем в левую руку коннектор защелкой вниз, в правую — сетевой кабель. И аккуратно вставляем в пазы проводки — главное, чтобы не нарушилась их последовательность, иначе ничего не будет работать. При этом общая внешняя оплетка должна войти внутрь коннектора для надежной фиксации и предотвращения повреждения мелких проводков
6. Вставляем до упора, после чего берем обжимные клещи, вставляем коннектор в соответствующий «разъем» — их бывает несколько для разных типов кабелей.
7. Теперь осталось только обжать витую пару — плотно зажимаем клещи до упора, чтобы проводки на коннекторе прорезали изоляцию и соприкоснулись с проводами из кабеля

Если все было сделано правильно, то при подключении патч-корда к компьютеру у вас должен заработать интернет. Как видите, ничего сложного в том, чтобы обжать сетевой кабель нет!

Как отремонтировать или поменять штекер на сетевом кабеле

Ниже можно ознакомиться с фишками, которые помогут заменить штекер на кабеле либо исправить его. Для этого мастеру потребуется отвертка. Для того, чтобы сделать монтаж, стоит воспользоваться предложенной ниже инструкцией.

1. Изоляция снимается с кабеля, а жилы раскручиваются.
2. На следующем этапе отмеряется длина по всей корпусной части штекера. Проводки должны доходить до контактов.
3. После этого потребуется установить кабель, зафиксировав каждую из жил по каналам контактов.
4. Контакты втапливают в жилки.

После этого кабель проверяется на работоспособность.

Нередко штекер перестает нормально функционировать. Возникает это на фоне:

• внутреннего разрыва кабеля;
• плохого контакта штекера со слотом сетевой платы.

Проблема может возникнуть и в случае, когда жилы не соприкасаются с контактами устройства.

Специалисты рекомендуют не терять времени и провести проверку с помощью тестера/мультиметра. Каждый проводок потребуется не спеша прозвонить. Для этого один щуп устанавливают на определенный участок провода, а другой на вторую часть кабеля. На каждую из жилок поочередно будет подаваться напряжение. В случае разрыва таким образом будет просто найти неполадку.

Ошибки при подключении интернет-розеток

Перед тем как подключить Интернет розетку – обязательно ознакомьтесь с характерными для этой процедуры ошибками. О их наличии свидетельствует отсутствие полезного сигнала на входе подключаемого девайса (нет Интернет-соединения). К характерным ошибкам относят следующие ситуации:

Когда у приобретенных в готовом виде коннектора и модема использовался один тип соединения («А», например), а при монтаже розетки за основу взят стандарт «В».

Лишние провода после укладки в разрезные контакты обрезать только после закрытия крышки.

Нельзя снимать внешнюю изоляцию витой пары на большое расстояние, вплоть до стен подрозетника. Длина проводов без изоляции должна быть не более чем 13мм.

При обнаружении первой ошибки следует проверить стандарты коммутации и при обнаружении отличия привести их к одному типу. В ситуации со слишком длинным участком оставленного без изоляции кабеля следует укоротить его и оформить соединение заново.

И, наконец, возможна очень неприятная ситуация, когда все вроде бы сделано правильно – но розетка все равно не работает. Этот случай характерен для бракованного изделия, которое нужно будет заменить.

Что делать, если сетевой кабель не работает

Подобное может случиться, поскольку соединение проводов с коннектором проводят без специального оборудования. Однако все проблемы не стоит сваливать лишь на один кабель. Неисправен может быть сам маршрутизатор, персональный компьютер, либо другое устройство, подсоединенное к роутеру. В данной ситуации необходимо проверить каждое устройство, что будет работать на единой линии.

Порядок действий в случае возникновения проблем:

1. Для соединения использовать другой кабель, который прежде был исправен. Чтобы убедиться, что проблема заключается точно только в нем.
2. Очень внимательно проверить последовательность подключения проводов к коннектору в соответствии со схемой, которая была указана выше.
3. Если последовательность была нарушена, то коннекторы необходимо откусить, и проделать операцию сначала, но уже более внимательно руководствуясь схемой.
4. Если провода подключены правильно, то необходимо дожать их, используя отвертку. Возможно, что контакт просто был не установлен из-за недостаточного давления, который совершал оператор.

Придерживаясь этой инструкции, получится выявить проблему, и устранить её за пару минут.

LAN разъем RJ45 — что это и почему многие путают эти название

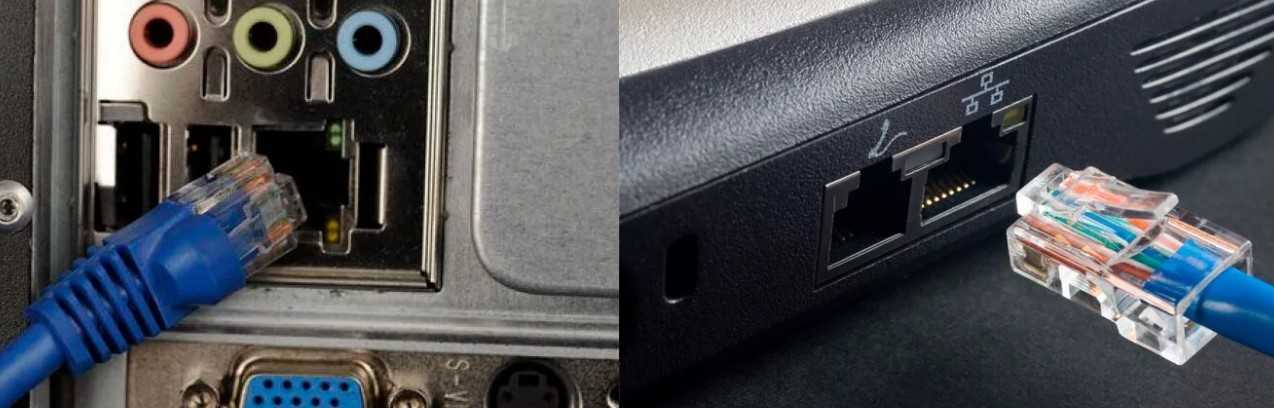

Всем доброго времени суток! Кто хоть раз сталкивался с любым сетевым или компьютерным оборудованием – видел такие названия и обозначения как «LAN» разъем или RJ45 коннектор. Сразу в голове возникают вопросы – а что это такое и для чего вообще нужно. В статье я постараюсь разобрать этот вопрос как можно детальнее и понятнее для обычного пользователя. Также возможно и специалистам будет полезна узнать что-то новое из этой статьи.

LAN

Начнем, пожалуй, с сокращенного названия LAN, а в развернутом виде звучит как «Local Area Network» – что в переводе обозначает: «Локальная сеть». На этом этапе многим уже стало понятнее, но на всякий случай расскажу по подробнее.

В частности, LAN можно обозначать абстрактное подключение локальной сети. Локальная сеть — это сеть нескольких устройств, компьютеров, ноутбуков, камер видеонаблюдения, серверов, которые находятся в одном месте. Отличным примером служит домашняя локальная сеть. Если у вас есть Wi-Fi роутер (маршрутизатор), то значит дома у вас точно есть LAN.

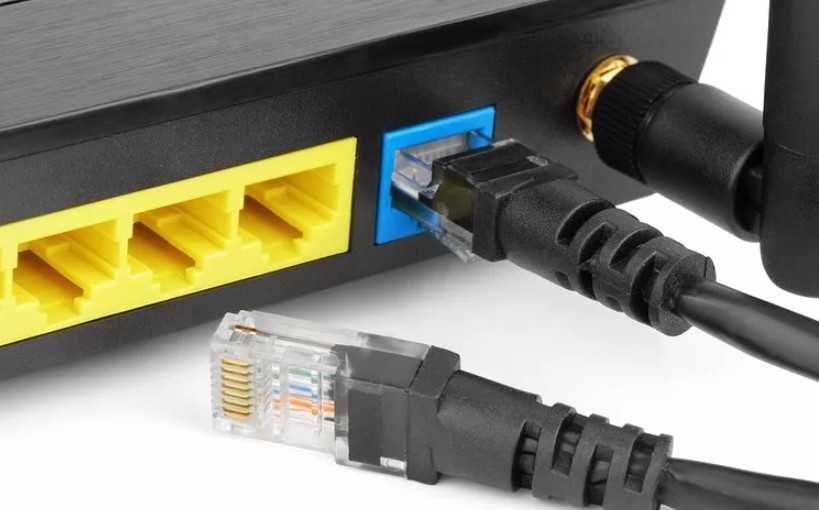

Давайте взглянем на порты роутера и вам сразу всё станет понятно. Чаще всего на подобных аппаратах есть хотя бы 1 LAN порт для подключения локального устройства. На картинке выше их 4. И сюда мы может подключить ноутбук, компьютер, телевизор или сетевой принтер. Все они будут в одной локальной сети.

Но есть ещё один вход, который обычно выделяется на фоне остальных и имеет надпись «WAN». WAN или Wide Area Network — это глобальная сеть. Обычно туда вставляют кабель от провайдера и подключение к интернету идёт именно с этого порта.

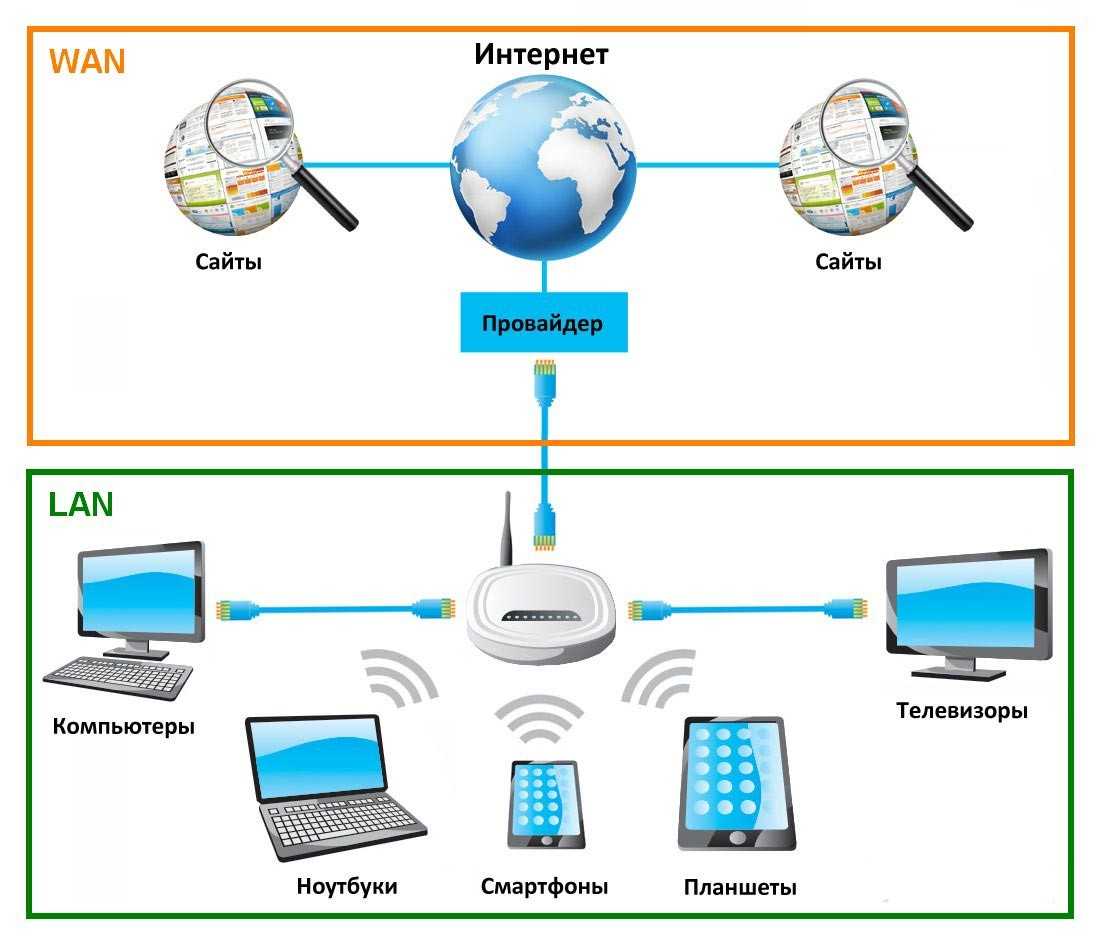

Общую схему вы можете наблюдать выше. Кабель от провайдера идёт в WAN порт. Далее после настройки интернета и подключения на маршрутизаторе, все подключенные устройства к локальной сети будут иметь доступ к глобальной сети. Какие-то основные вещи я рассказал, но если вы хотите поподробнее узнать про LAN и другие подключения, то смело идём сюда.

Что такое RJ45

RJ45 (Registered Jack ) – это специальный физический интерфейс определенного вида, который позволяет связывать между собой разные устройства по специальному кабелю – витая пара. По-другому еще называется как сетевой коннектор. Например, для связи компьютера и роутера. Скорее всего вы уже видели такое подключение на работе или у себя дома.

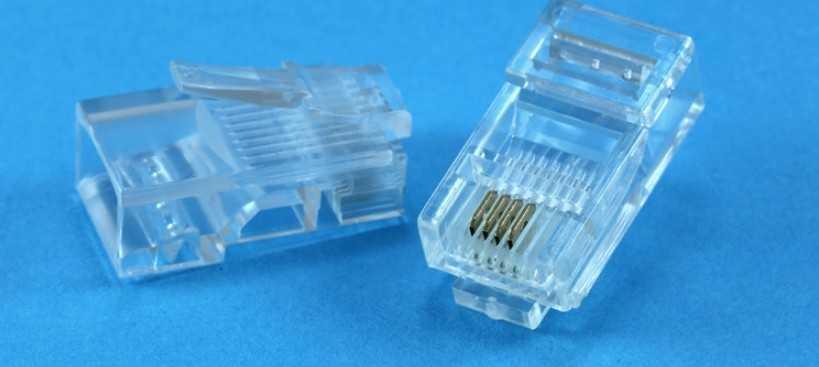

RJ45 как раз называют вот такие маленькие пластиковый штучки с металлическими жилами, который ровно 8 штук. При чем это название встречается в интернете и среди инженеров и системных администраторов. Если загуглить это название, то вы сразу же увидите восьми жильный коннектор. А что если я скажу, что на самом деле RJ45 вообще не существует.

Дело в том, что в интернете, а в частности в России и странах СНГ путают RJ45 с коннектором 8P8C. То есть на самом деле правильно называть именно 8P8C, а не RJ45. В частности, RJ 45 или правильнее RJ45S имеет совсем другой вид и всего лишь 4 жилы, а предназначен для подключения модемов.

В итоге у нас есть 8P8C и RJ45S (8P4C), которые и путают между собой. Скорее всего путать будут и дальше, так как название уже сильно прижилось среди IT инженеров, системных администраторов и других специалистов, которые занимаются сетевым оборудованием.

Проблема ещё в том, что в некоторых маршрутизаторах, коммутаторах входы имеют название «RJ45», но как вы понимаете, это в корне не верно. Но именно с помощью этого интерфейса и происходит подключение сетевых устройств. Например, роутера и всех домашних: компьютеров, ноутбуков, телевизоров и т.д.

Также для подключения подобных коннекторов используется специальный вида кабель – «Витая пара». Называется он так, потому что внутри кабеля есть ещё 4 пары (8 штук) проводков, который скручены между собой. Это необходимо, чтобы защитить передаваемые данные от электромагнитного воздействия. Советую почитать более подробную статью про витую пару тут.

Итог

Я постарался раскрыть полностью этот вопрос, но вы всегда можете обратиться ко мне через комментарии. Также можете писать свои дополнения или исправлять мои ошибки, если вы таковые найдете. В образовательных целях я бы ещё посоветовал прочесть ещё пару статей, который чуть полнее раскроют вам глаза на мир сетей и интернета:

Какие схемы обжима могут применяться

Существует две основных схемы обжима интернет-кабеля. Их использование зависит от того, какие устройства связываются между собой.

Прямое подключение (Straight)

Наиболее часто используемый вариант в сетях LAN (Local Area Network) или DSL (Digital Subscriber Line). Позволяет провести коммутацию разных приборов и устройств в различном сочетании.

Например:

• РС – Router (компьютер – маршрутизатор);
• РС – Switch (компьютер – коммутатор);
• Router – Switch (маршрутизатор – коммутатор);
• Router – SMART TV (маршрутизатор – телевизор)

и другие подобные варианты.

Характерная особенность этого типа подключения – совершенно идентичное расположение проводов в контактах обоих коннекторов.

Принята следующая цветовая схема расположения проводников:

Расположение проводов при прямом типе подключения. Схема одинакова для обоих концов LAN-кабеля.

Стоит сделать одно важное замечание. По большому счету, на скоростях передачи данных до 100 мегабит в секунду задействуются лишь четыре проводника – 1, 2, 3 и 6. Остальные – не используются

Так что нередко для удешевления общей стоимости локальной сети применяют кабель всего с двумя витыми парами. Коннектор, конечно, остается таким же, но в него заводится всего четыре проводника

Остальные – не используются. Так что нередко для удешевления общей стоимости локальной сети применяют кабель всего с двумя витыми парами. Коннектор, конечно, остается таким же, но в него заводится всего четыре проводника.

Это – такое же Straight подключение, но только с двумя витыми парами. Для скоростей до 100 мегабит – вполне достаточно.

Знание этого нюанса иногда позволяет обойтись «малой кровью» при необходимости ремонта линии. Например, кабель вышел из строя, и его контрольный прозвон показал, что обрыв на паре «оранжевый – бело-оранжевый». Ничего страшного. Вполне можно поменять ее, например, на незадействованную пару «коричневый – бело-коричневый». Но, естественно, с обоих концов кабеля одинаково. И работоспособность линии будет восстановлена.

Перекрестное подключение (Cross-Over)

Такое соединение порой приходится применять для подключения однотипных устройств Например, компьютер с компьютером, роутер с роутером и т.п.

Разница заключается в следующем. На одном конце кабеля применяется та же схема цветовой «распиновки», что показана выше. А вот на противоположном вносятся изменения. В принципе, они заключаются только в том, что пары «оранжевый – бело-оранжевый» и «зеленый – бело-зеленый» меняются местами.

Расположение проводов на противоположных концах интернет-кабеля при перекрёстном подключении.

Остальные провода своих позиций не меняют.

Эта несколько усложненная схема, кстати, постепенно выходит из употребления. Дело в том, что все больше современных цифровых устройств оснащены интерфейсом Auto MDI-X. Смысл в том, что система сама автоматически определяет тип подключения и переходит на оптимальный режим коммутации. То есть остается обжимать интернет-кабели по прямой схеме, и не морочить себе голову. Но пока еще частенько – приходится…

Итак, с теорией, можно сказать, закончено. Можно переходить к рассмотрению практического руководства – как обжать интернет-кабель.

Обжим витой пары без инструмента (кримпера)

Если все необходимое у вас есть, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

1 Снимаем внешнюю изоляцию с витой пары. Где-то два сантиметра. Легонько обрежьте изоляцию по кругу и стяните ее

Только смотрите осторожно, чтобы не повредить изоляцию самих проводов

2 Расправляем проводки и выставляем их по цвету. По той схеме, которую вы выбрали (фото выше). Желательно выставить их так, чтобы они не переплетались. У меня получилось вот так:

3 Дальше нам нужно подрезать проводки. Оставить примерно сантиметр. Я буду делать это с помощью специальных кусачек для кабеля. Как я уже писал выше, можно обрезать их с помощью ножниц, или ножа.

4 Проверяем правильно ли выставлены проводки по схеме, и вставляем их в коннектор. Сам коннектор RJ-45 держим защелкой от себя. Как на фото ниже.

Вставляем проводки до упора. Они должны зайти полностью, и упереться в переднюю стенку коннектора.

5 Еще раз проверяем правильно ли зашла витая пара в коннектор, и приступаем к обжиму. Берем нашу отвертку (может у вас что-то другое), и по очереди вдавливаем контакты. Смотрите аккуратно, не повредите руку!

Контакты нужно вдавливать сильно. Так, чтобы они пробили кабель. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. Я когда обжал кабель отверткой, то он с трудом вставлялся в LAN порт роутера (но уже работал) после чего я еще дожал контакты с помощью отвертки.

После того, как я обжал каждый контакт, я еще защелкнул фиксатор кабеля. Он просто вдавливается внутрь и прижимаем внешнюю изоляцию.

Все готово. Делаем все то же самое с другой стороны кабеля. У меня получилось вот так:

Как видите, сами контакты немного повреждены отверткой. При обжиме с помощью кримпера таких повреждений нет.

Я проверил кабель подключив с его помощью ноутбук к маршрутизатору. Интернет на ноутбуке появилась, а это значит, что все получилось и работает. У меня получилось изготовить сетевой кабель с первого раза. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, у вас так же все получилось.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

• Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
• Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
• Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
• Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

Что понадобится для обжимки

Для обжимки витой пары нам понадобиться сам провод. Тут ребята — решать вам какой, он должен быть, если для вас скорости 100 Mb/s достаточно, то берем 4 жилы, если нужно 1 Gb/s, то берем на 8 жил. Однако он должен быть специальный, для сетей и интернета. Однако они бывают двух типов:

Есть так называемые STP кабели – экранированные, большой минус очень дорогие и необязательные для применения в квартире. Просто незачем переплачивать!

И UTP – неэкранированная витая пара, наиболее часто применяемая везде и всюду! Дешевая и достаточно практичная.

В свою очередь UTP подразделяется на категории, это 3, 5, 6 и 7. Как вы поняли 3 самая дешевая и не такая качественная (тонкие жилы, тонкая оплетка, легко повредить и т.д.). А вот 7 категория самая стойкая и надежная – но опять же очень дорогая. Ссылаясь на свой многолетний опыт, скажу — применяйте 5 категорию, ее легко купить (стоит средне), качество на уровне, да и практически все организации применяют именно ее – «золотая середина».

Разъем RJ-45. Это стандартный коннектор, для подсоединения к сетевым устройствам, именно его мы будем одевать на зачищенные от изоляции жилы.

Инструмент для обжима – это обычный перочинный нож, и специальные ножницы, или как многие называют клещи.

Инструмент специфический и скажем прямо — не всегда он нужен (рядовому человеку)! Но если задумали качественно сделать витую пару, то иметь обязательно!

Зачастую слышу в интернете – да зачем они (клещи) нужны, можно все и ножницами обжать! В этом есть доля правды – обжать можно! Но вот как это будет потом работать? ДА и если взять самые простые клещи, стоять они будут не дороже 200 рублей (я же вам не говорю про профессиональные, которые и за 2000 купить можно). А это не такие большие деньги.

Схемы опрессовки сетевого кабеля

На сегодняшний день существуют две схемы опрессовки витой пары – прямой кабель и перекрёстный (кроссоверный).

Обычно техника прямо проходящего кабеля используется для соединения:

• Компьютера и коммутатора.
• Компьютера и роутера.
• Телевизора и роутера.
• Роутера и коммутатора.

Перекрёстный обжим кабеля сегодня встречается всё реже и реже, так как современная техника автоматически определяет тип сетевого провода и безотказно работает как с прямым, так и с кроссоверным кабелем. Перекрёстный тип используется для связи однотипных механизмов:

• Роутер и роутер.
• Коммутатор и коммутатор.
• ПК и ПК.

Схема прямого построения цветных жил на обоих концах кабеля выглядит следующим образом:

Левый конец кабеля	Правый конец кабеля
1) Бело-оранжевая	1) Бело-оранжевая
2) Оранжевая	2) Оранжевая
3) Бело-зелёная	3) Бело-зелёная
4) Голубая	4) Голубая
5) Бело-голубая	5) Бело-голубая
6) Зелёная	6) Зелёная
7) Бело-коричневая (бело-красная)	7) Бело-коричневая (бело-красная)
Коричневая (красная)	Коричневая (красная)

Что касается перекрестного кабеля, здесь оба конца витой пары будут разными, а схема распределения жил выглядит так:

Левый конец кабеля	Правый конец кабеля
1) Бело-оранжевая	1) Бело-зелёная
2) Оранжевая	2) Зелёная
3) Бело-зелёная	3) Бело-оранжевая
4) Голубая	4) Голубая
5) Бело-голубая	5) Бело-голубая
6) Зелёная	6) Оранжевая
7) Бело-коричневая (бело-красная)	7) Бело-коричневая (бело-красная)
Коричневая (красная)	Коричневая (красная)

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в  бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

Типы ножей в коннекторах RJ45 для разных проводов разные

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

Оптимальный вариант для обжима витой пары своими руками

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Процесс обжимания витой пары

Ну что, пора узнать как правильно можно обжать витую пару. Приступаем к этому этапу прямо сейчас. Делаем замер кабеля, отрезаем с запасом 0.5 метра. Чтобы не повредить внутренние жилы делайте следующим образом: выполните небольшой надрез на защитной оболочке, а потом просто в этом месте сгибайте. На месте надреза оболочка лопнет, провода откусите кусачками.

1. Замеряем от края 20 мм и удаляем изоляцию провода.
2. Все жилы раскручиваем, рассортировываем по схеме (с которой вы определились).
3. Зажимаем плотно пальцами все жилы, выложенные по цветам схемы и кусачками ровно откусываем.
4. Берем штекер RG 45, переворачиваем его, чтобы защелка смотрела вниз и не спеша засовываем все провода в коннектор. Они должны равномерно войти в желобки. Не получается с первого раза? Не беда, пробуем ещё раз.
5. Без фанатизма, продвигаем провода равномерно до конца, пока не почувствуете, что они уперлись. Посмотрите визуально все ли жилы дошли до конца. Защитная оболочка должна также войти в штекер, при обжиме её должно зажать.
6. Придерживая коннектор с вставленной витой парой, не спеша вставляем в клещи для зажима (кримпер). Сжимаем рукой. Все готово, у вас все замечательно получилось.

Выполняем обжимку без инструментов

Процесс отличаться будет, отсутствием специального инструмента, для обжима. Вам не придется делать ненужные затраты, покупать клещи, ради того чтобы пару раз обжать кабель с rj 45. Заключается метод в том, что функцию кримпера у нас выполнит отвертка или обычный нож. После того как все жилы будут вставлены, берем отвертку и прикладываем его к металлическим контактам на коннекторе, слегка придавливаем. Так нужно будет сделать с каждым контактом.

Обжимаем безынструментальный коннектор

Существуют коннекторы для которых клещи не нужны. Здесь необходимо просто пальцами хорошо нажать и все. Правда, цена на такой штекер совсем не маленькая. Поэтому стоим задуматься, стоит ли оно того. Принцип обжатия прост, каждую жилу заводим сверху в пазы, после того как все провода уложите, закройте плотно обе половинки корпуса. Производит такие коннекторы фирма «Nikomax», а в России «СУПР».

Видео по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.

Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

Инструмент для заделки кабеля

Прежде чем что-либо делать, нужно подготовить, а точнее подготовить инструмент. Минимум, который вам понадобится, – это специальный обжимной инструмент для заделки и обрезки кабелей витой пары. Его также называют обжимным инструментом, обжимным инструментом или обжимным инструментом.

На любых плоскогубцах есть лезвия для разрезания кабеля и лезвия для снятия оплетки с витой пары, поэтому человек, у которого уже есть полная рука, сделает это в одиночку. Но для тех, кто делает это время от времени или даже впервые в жизни, еще один инструмент для снятия изоляции – стриптизерша – будет большим подспорьем.

Иногда это может быть складка. Если не под рукой, подойдет обычный канцелярский или рифленый строительный нож

Действуйте с ними очень осторожно: пальцы отрезаются мгновенно, глубоко и очень болезненно

Также лично, когда я закрываю кабель, я предпочитаю отрезать его обычными кусачками, а не обжимным лезвием. Так я сразу к этому привык и мне так удобнее.

Схемы обжима сетевого кабеля LAN

Есть два способа сделать интернет-кабель. Скорее всего, вам нужен первый метод – прямая опрессовка. Разберемся поподробнее.

Если вам нужен кабель для подключения ноутбука, компьютера, телевизора или другой техники к роутеру или модему, то сделать кабель нужно по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с роутером.

Есть два метода опрессовки: T568A и T568B. Я сделал это по схеме T568B, которую вы можете увидеть ниже. Получается, что оба разъема обжимаем одинаково.

Второй метод – крест-накрест или крест-накрест. Этот кабель полезен для прямого подключения двух компьютеров (без маршрутизатора).

Думаю, вы определились с выкройкой. Подробнее об этом читайте в статье: Витая пара: что это такое? Схемы и методы опрессовки витой пары. Сделаю простой кабель (прямой обжим) по схеме T568B.

Цветовая схема раскладки проводов

Кабель UTP или так называемая витая пара состоит из четырех пар проводов. В сетях 10 / 100BASE-T Ethernet используются только две пары проводов (оранжевый и зеленый). Две другие цветовые пары (коричневый и синий) используются для сетей Gigabit Ethernet. В настоящее время существует два стандарта кабельной разводки с цветовой кодировкой для обжима от разъема к разъему: T568A и T568B.

Обычно обжим витой пары можно выполнить двумя способами:

1. Прямой. Это обычный коммутационный кабель, который сейчас широко используется. Для этого оба конца кабеля обжимаются по стандарту T568A или T568B. Главное, чтобы распиновка разъема на обоих концах была одинаковой. Этот патч-кабель подходит для подключения компьютера к маршрутизатору или коммутатору, а также для подключения двух маршрутизаторов или коммутаторов.
2. Кроссовер или Кроссовер. Этот стандарт использовался для подключения двух компьютеров напрямую друг к другу через Ethernet. Теперь, когда сетевые адаптеры уже достаточно умны и могут сами распознавать тип подключения, необходимость в кросс-коммутационных кабелях практически отпала, но я все равно учту это.

Витая пара 4 жилы

Как я уже сказал выше, для обычного 100-мегабитного сетевого подключения используются только 2 пары: оранжевая и зеленая, то есть только 4 из 8 проводов. Таким образом, сейчас на рынке доступен более дешевый кабель UTP для провайдеров, у которого есть всего 4 провода По моему опыту, он значительно ниже по качеству и хорошо работает для линий длиной до 90 метров. Но работать с ним также приходится достаточно часто. Распиновка RJ45 по цвету здесь точно такая же. Вам просто нужно «вычесть» оставшиеся 4 ядра из нормального макета.

Итак, получаем, что мы используем пины 1,2,3 и 6. Да, иногда бывает довольно сложно попасть в шестую дорожку разъема и придется по привычке мучиться. Но опыт – дело прибыльное, и после 10-го коннектора все становится намного проще.

Как проверить качество обжима интернет-кабеля

После того, как работы будут завершены, нужно заняться проверкой качества обжимки.

Кабельный тестер

Самостоятельный процесс тестирования можно выполнять с помощью кабельного тестера. С его помощью можно найти обрывы и оценить качество обжимки. Пользоваться спецсредством легко.

Мультиметр

Провести проверку качества можно и обычным мультиметром. Для этого выставляют опцию прозвона и приступают к тестированию каждого цвета с обеих сторон провода.

Подключение устройства, с другими устройствами

Когда процесс обжимки будет завершен, нужно выполнить прямое подключение. Одну сторону шнура потребуется присоединить к роутеру. При правильно выполненной распиновке красного крестика на сетевом адаптере не будет. При этом на маршрутизаторе загорится светодиод.

Как обжать кабель на 8 жил

Начнем с самого основного – обжим 8 проводов (для 1 Gb сети). C ростом скоростей интернета, сейчас это наиболее востребованный «обжим».

Нам нужно зачистить конец кабеля, примерно 3 см.

После этого расплетаем все жилы друг от друга, чтобы они были по отдельности.

Берем разъем RJ-45, именно в него мы будем вставлять провода, причем для начала нам нужно их «прикинуть», предварительно установить и посмотреть что все «канальчики» рабочие то есть провода доходят до конца, иногда бывает брак.

Вставлять нужно в следующие контакты (смотрим на контактную группу сверху, то есть она должна быть у вас перед лицом). Контакты и цвета располагаются так:

Первый – бело-оранжевый

Второй – оранжевый

Третий – бело-зеленый

Четвертый – Синий

Пятый – бело-синий

Шестой – зеленый

Седьмой – бело-коричневый

Восьмой – коричневый

Подставляем и смотрим, если все дошли до конца, то можно обжимать.

Витую пару, которая у нас зачищена на 3 см, нужно подрезать, обычно это делается для того, чтобы провод плотно сидел и не «трепыхался», ведь у RJ-45 есть специальный бугорок, который зажмет обмотку.

Подрезали, вставляем провода в коннектор и затем устанавливаем в клещи, там вы не перепутаете, у клещей есть специальный разъем, который позволяет установить только в одном положении. Далее просто нажимаем с силой и все готово!
