Адаптация рабочей среды

Как поменять фон в Автокаде

У многих возникает вопрос «Как поменять цвет фона в Автокаде?». В программе AutoCAD изменить фон не тяжело. При начальных настройках пространство модели имеет черный цвет. И не смотря на то, что яркость экрана при черном цвете рабочего пространства намного меньше, и тем самым меньше нагрузка на глаза, для многих белый фон в автокаде более привычный. Он ассоциируется с чертежным листом.

Как поменять фон в Автокаде с черного на белый?

Чтобы изменить цвет фона в Автокаде, нужно вызвать окно «Параметры». Существует несколько способов это сделать — изменить цвет фона в автокаде. Щелкните на пустом месте пространства чертежа правой кнопкой мыши (ПКМ) → «Параметры», как показано на рис.

Вызов параметров через контекстное меню в AutoCAD

Также можно выбрать меню «Приложение» (в левом верхнем углу программы).

Вызов параметров через меню-приложения в AutoCAD

Чтобы ответить на вопрос «Как поменять фон в автокаде?» — также можно использовать командную строку. Для этого необходимо ввести команду «НАСТРОЙКА» или ее псевдоним «НА…». Затем нажать Enter.

Использование командной строки для вызова параметров в AutoCAD

Какой бы из способов вы не выбрали, откроется диалоговое окно «Параметры». Чтобычерный фон в Автокад (который стоит по умолчанию) изменить на другой цвет фона, нужно перейти на вкладку «Экран» → «Цвета».

Диалоговое окно «Параметры» в AutoCAD

В открывшемся окне «Цветовая гамма окна чертежа» в первую очередь необходимо выбрать пространство, которое будем настраивать, а затем элемент интерфейса. Т.к. нас интересует вопрос, как сделать фон в Автокаде другого цвета и как поменять фон в Автокаде для начинающих, то оставим активным «Пространство 2D-модели», а элемент интерфейса «Однородный фон». Вам достаточно выбрать подходящий цвет (в нашем случае − белый).

Теперь на Образце можно посмотреть, как будет выглядеть вAutoCAD белый фон.

Обязательно нажмите кнопку «Принять», чтобы сохранить все настройки.

Диалоговое окно «Цветовая гамма окна чертежа» в AutoCAD

Теперь вы знаете, как в Автокаде изменить фон. Настоятельно советуем рассмотреть самостоятельно другие варианты цветовой гаммы для различных элементов интерфейса. Однако знайте, что цвета фона в Автокаде, подобранные по умолчанию, вполне приемлемы и удобны для работы в программе. Как сделать белый фон в Автокаде или любой другой − теперь для Вас не проблема!

Инструкция

1. Запустите Автокад и создайте новый  чертеж (или откройте один из своих чертежей).
2. Нажмите правой кнопкой мыши по рабочему пространству и в открывшемся окне выберите «Параметры» (в некоторых версиях Автокада кнопка называется «Настройка»).

   В окно «Параметры» также можно зайти несколькими способами:

   — через системную кнопку «А» в левом верхнем углу программы. Далее «Параметры».- через командную строку, набрав команду «Настройка».

3. Перейдите на вкладку «Экран» и нажмите кнопку «Цвета». В результате откроется диалоговое окно «Цветовая гамма окна чертежа». В колонке «Контекст» по умолчанию выбрано «Пространство 2D-модели». В колонке «Элемент интерфейса» — «Однородный фон». Данные параметры менять не требуется.

4. Перейдите на вкладку «Экран» и нажмите кнопку «Цвета». В результате откроется диалоговое окно «Цветовая гамма окна чертежа». В колонке «Контекст» по умолчанию выбрано «Пространство 2D-модели». В колонке «Элемент интерфейса» — «Однородный фон». Данные параметры менять не требуется.

5. В выпадающем списке «Цвет» выберите «Белый».

6. Нажмите «Принять» и далее «ОК».

7. В результате цвет фона рабочего пространства чертежа изменится на белый.

Вы можете также восстановить стандартные цвета, нажав на соответствующую кнопку в окне «Цветовая гамма окна чертежа».

Помимо фона рабочего пространства 2D модели вы можете устанавливать цвета для листа, 3D проекции, редактора блоков, предварительного просмотра. И менять цвет для элементов: перекрестьев, промежуточных/осевых линий сетки, маркеров автопривязки, фона подсказок и других элементов интерфейса.

Для повышения скорости и эффективности построения объектов можно включить прямоугольную сетку на экране и привязку к сетке. Шаг и ориентацию сетки можно изменять. Включить сетку можно щелчком левой кнопки мыши по кнопке GRID (Сетка) в строке состояния.

Мы рассмотрели настройку фона рабочего пространства чертежа и теперь знаем, как изменить фон в Автокаде по умолчанию с черного (темного) на белый.

Мнение автора: по личному опыту могу сказать, что черный (темный) фон более предпочтительный, и при длительной работе снимают нагрузку с глаз.

Как распечатать чертеж в AutoCAD

Печать области чертежа

Предположим, нам нужно отправить на печать какую-либо область нашего чертежа.

1. Зайдите в меню программы и выберите «Печать» или нажмите сочетание клавиш «Ctrl + P».

2. Перед вами откроется окно печати.

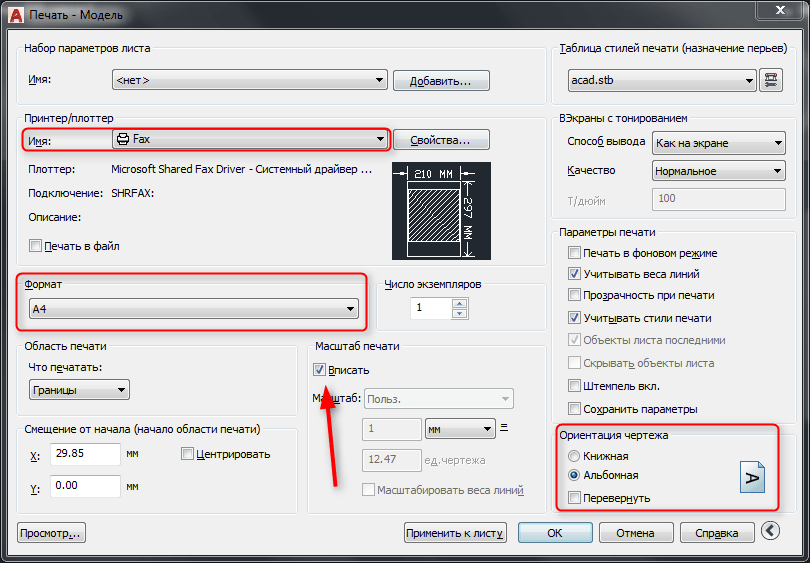

В выпадающем списке «Имя» области «Принтер/плоттер» выберите принтер, на котором вы хотите произвести печать.

В поле «Формат» выберите стандартный размер бумаги для печати.

Установите книжную или альбомную ориентацию листа.

Выберите масштаб для печатаемой области или поставьте галочку в чекбокс «Вписать», чтобы чертеж заполнил все пространство листа.

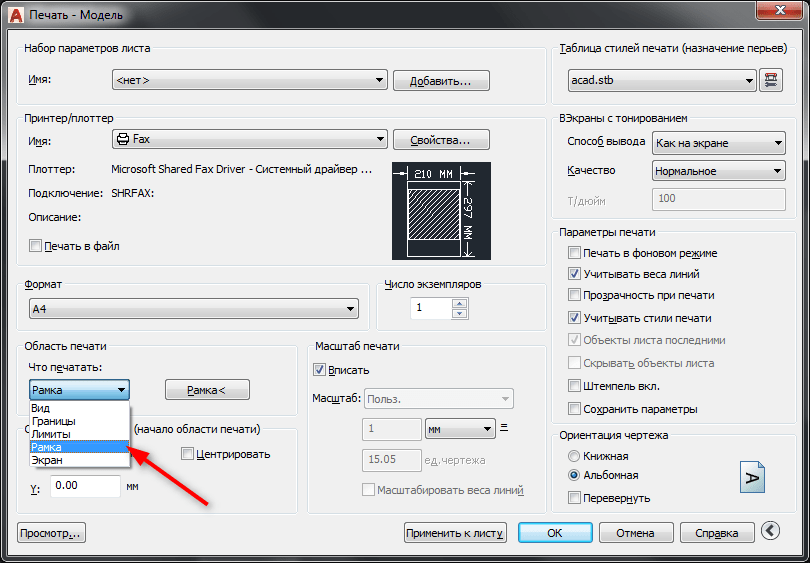

3. В выпадающем списке «Что печатать» выберите «Рамка».

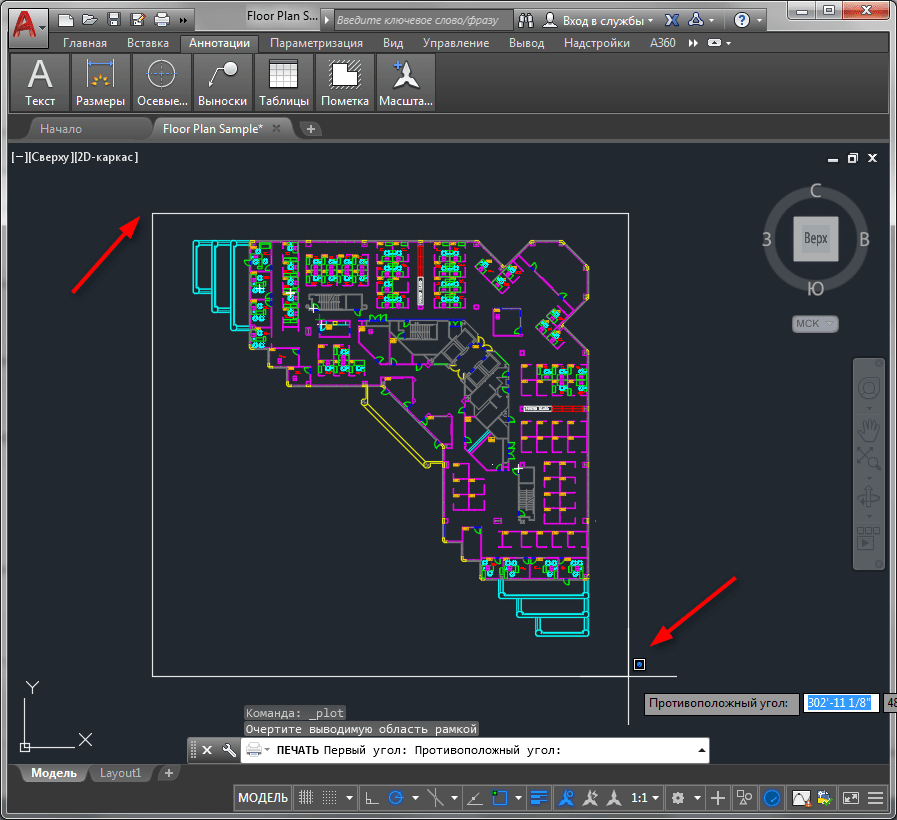

4. Откроется рабочее поле вашего чертежа. Обведите рамкой ту область, которую вы хотите напечатать.

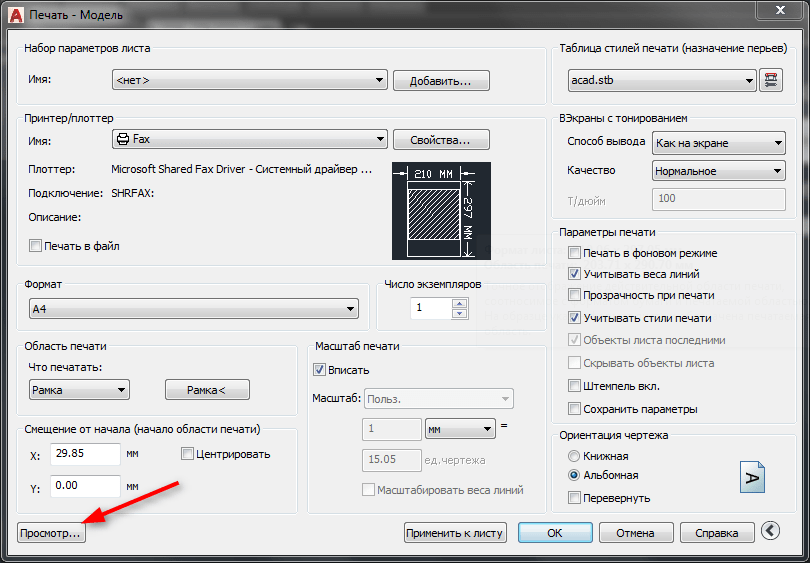

5. В открывшемся вновь окне печать нажмите «Просмотр» и оцените вид будущего напечатанного листа.

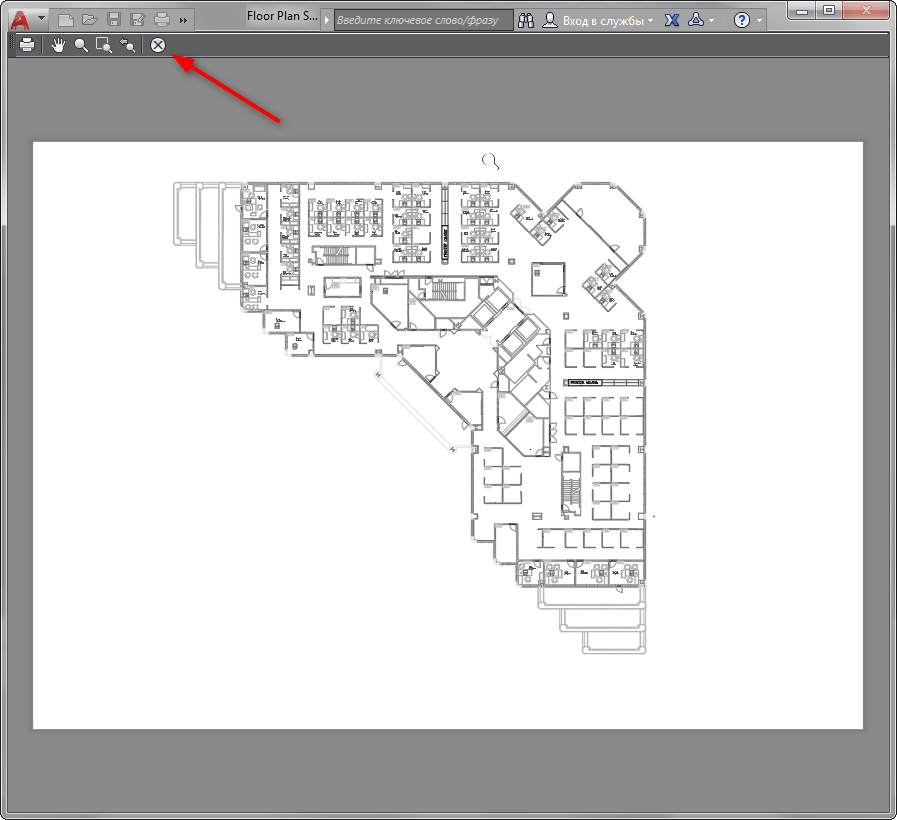

6. Закройте предпросмотр, нажав кнопку с крестиком.

7. Отправьте файл на печать, нажав «ОК».

Печать настроенного макета

Если вам нужно напечатать уже заполненный всеми чертежами макет листа, проделайте следующие операции:

1. Перейдите на вкладку layout и запустите с нее окно печати, как в пункте 1.

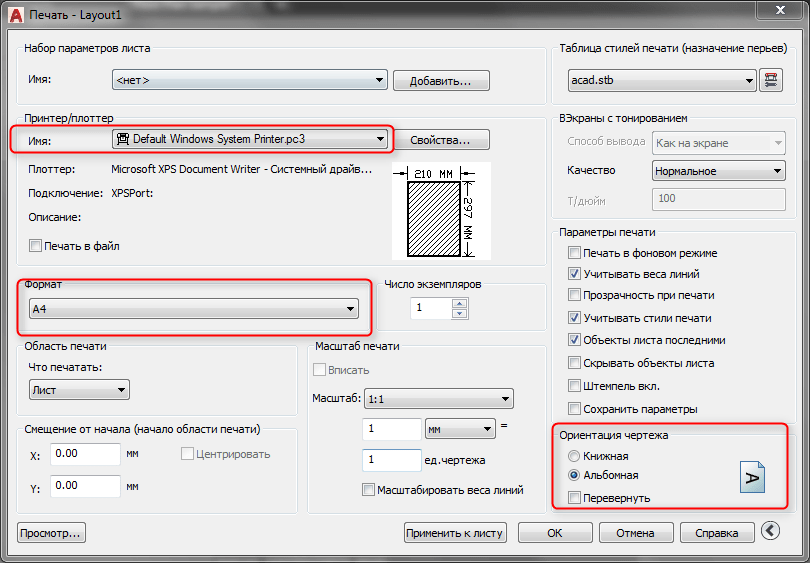

2. Выберите принтер, формат листа и ориентацию чертежа.

В области «Что печатать» выберите «Лист».

Обратите внимание, что в поле «Масштаб» не активен чекбокс «Вписать». Поэтому выберите масштаб чертежа вручную, открывая окно предварительного просмотра, чтобы видеть, насколько удачно чертеж вписался в лист

3. После того, как результат вас удовлетворит, закройте предпросмотр и нажмите «ОК», отправив лист на печать.

Теперь вы знаете, как осуществляется печать в Автокаде. Для того, чтобы документы распечатывались корректно, обновляйте драйвера для печати, следите за уровнем чернил и техническим состоянием принтера.

Autodesk AutoCAD позволяет печатать чертежи как на физических листах бумаги, так и в форматы электронных чертежей, таких как PDF, DWF и другие. В этой статье мы расскажем вам о том, как максимально быстро и просто печатать чертежи AutoCAD.

В AutoCAD печать чертежей можно производить как из пространства модели, так и из пространства листа. Несмотря на то, что последовательность действий для обоих случаев практически одинакова, рассмотрим оба варианта.

Как Поменять Фон в AutoCAD ► Как Сделать Белый Фон

37

1

00:04:02

29.01.2021

В этом видео показано, как поменять фон в автокаде.
+ Поддержите меня, поставьте лайк и подпишитесь на канал !
🤍

Вебинар «AutoCAD с нуля до профи» (Бесплатно):
🤍

Также Вы можете заказать у нас выполнение работ: Чертежи на заказ, презентации, таблицы.
Группа в Facebook: 🤍
Группа в ВК: 🤍
Твиттер: 🤍
Instagram: 🤍

★Рекомендуем посмотреть★
► Как в Эксель из Строки Сделать Столбец ► Поменять Местами Строки и Столбцы 🤍
► Секретный трюк Excel, что делать если файл долго фильтрует строки
🤍
► Как в Эксель Сравнить Значение Двух Столбцов
🤍
► Как Поставить Символ Собака без Клавиатуры
🤍
► Как Удалить Страницу в ВКонтакте в 2020
🤍
► Как Сделать Параметризованную 3д модель в Компасе
🤍
► Как Создать Сборку в Компас 3д 3д Сборка в Компасе
🤍
► Как включить панель свойств (нижнюю панель) 🤍
► Как подписаться на канал в Яндекс Эфире с телефона
🤍
► Как скачать приложение Яндекс Эфир на телефон
🤍
► Как Сделать Брошюру в Word
🤍

#КомпLive #автокад #AutoCAD #фон #поменять #цвет #windows

Возможно вы искали: как поменять фон в автокаде, как в автокаде сделать белый фон, как поменять фон в autocad

Зависимость от типа матрицы и графического адаптера

Еще одна загвоздка в решении вопроса о том, как настроить монитор для правильной цветопередачи, состоит в разнообразии современных типов матриц. Настройка одинаковых параметров на мониторах с матрицами CRT, TN или IPS – не одно и то же в плане получаемого изображения.

Например, IPS-матрицы можно запросто настроить без применения программных методов, поскольку они изготовлены по такой технологии, что при взгляде на экран под углом изображение практически не меняется. А вот остальные экраны могут выдавать блики или изменять цвета.

Точно так же по-разному могут настраиваться экраны в зависимости от того, какая установлена видеокарта. Обычно производители поставляют к ним специальные утилиты настройки уже в предустановленном виде, поэтому калибровку цвета лучше производить с их помощью. Кроме того, именно такие утилиты позволяют изменять параметры применительно к обычному режиму работы или для прохождения компьютерных игр. Как правило, доступ к настройкам цвета и другим параметрам осуществляется из меню, вызываемого кликом на иконке адаптера в системном трее. И, надо сказать, что они могут произвести установки в автоматическом режиме.

Печать из пространства модели

В общем виде последовательность печати чертежа из пространства модели выглядит следующим образом:

• Выбрать устройство печати
• Выбрать формат бумаги и ориентацию листа
• Определить ту часть чертежа, которую необходимо напечатать
• Определить масштаб печати и положение отпечатка на листе
• Назначить таблицу стилей печати (при необходимости)

Откройте чертеж, который необходимо напечатать. Для запуска команды «Печать» нажмите соответствующую кнопку на панели быстрого доступа или нажмите сочетание клавиш Ctrl+P на клавиатуре.

Обратите внимание, что открывшееся окно «Печать» может быть свернутым и развернутым (в нем появляются дополнительные параметры). Переключиться между разными представлениями окна можно с помощью круглой кнопки в правой нижней части экрана

Во-первых , необходимо выбрать устройство печати. Раскройте выпадающий список и выберите необходимое физическое устройство или виртуальный принтер.

Список доступных устройств зависит от установленных на компьютере программ и расширений. В стандартной поставке AutoCAD есть несколько предустановленных виртуальных принтеров, например, «AutoCAD PDF» и «DWG To PDF» служат для печати чертежей в формат PDF, а «DWF6 ePlot» для печати в DWF.

Во-вторых , выберите формат отпечатка.

Список доступных форматов зависит от выбранного устройства печати.

Для выбора ориентации листа воспользуйтесь соответствующими переключателями в правой части окна.

В-третьих , определите область печати, т.е. ту часть чертежа, которую необходимо напечатать.

Для выбора доступны «Вид» (печатается созданный вид чертежа), «Границы» (печатаются границы чертежа), «Лимиты» (печатаются лимиты чертежа), «Рамка» (печатается выбранная область) и «Экран» (печатается то, что в данный момент отображается на экране).

Выберите вариант «Рамка» и в открывшемся чертеже укажите с помощью курсора область печати (для повторного указания области нажмите кнопку «Рамка»).

Обратите внимание на изображение формата рядом с выпадающим списком принтеров. Красные границы сигнализируют о том, что в этих местах чертеж выходит за пределы границ печати

В-четвертых , определите масштаб печати. В AutoCAD чертежи создаются в относительных единицах – так называемых «единицах чертежа». При печати необходимо задать соотношение значений реальных физических единиц на листе к этим единицам.

Также можно указать конкретный масштаб увеличения или уменьшения для печати.

Если выбрать опцию «Вписать», то чертеж автоматически впишется в размеры выбранного листа.

При необходимости можно сместить изображение на листе или расположить его по центру с помощью специальных полей в левой части окна «Печать».

В-пятых , при необходимости, назначьте таблицу стилей печати. Таблица стилей печати задает соответствие между цветами электронного чертежа в AutoCAD и цветами, которые будут выведены на бумагу. С помощью таблиц стилей печати можно, например, вывести цветной чертеж как черно-белый и многое другое.

В AutoCAD есть целая группа предустановленных таблиц, например, таблица «monochrome.ctb» позволяет напечатать цветной чертеж в черно-белом формате, а «Grayscale.ctb» — в градациях серого.

Если планируется заданные настройки печати использовать многократно, то рекомендуется нажать кнопку «Применить к листу». Это позволит сохранить настройки печати в файле чертежа (включая выбранную область печати) и использовать их повторно.

Для предварительного просмотра печати нажмите кнопку «Просмотр», а для запуска печати нажмите кнопку «ОК». В зависимости от того, какое выбрано устройство печати, будет либо запущена печать на реальном устройстве, либо на диске будет создан чертеж в электронном виде.

Изменение настроек цвета для устройства всех пользователей

Любые изменения в настройках цвета влияют только на текущего пользователя. Однако, можно изменить системные настройки цвета по умолчанию для определенного устройства, чтобы настройки цвета использовались всеми пользователями на компьютере (не установили флажок Использовать мои параметры для этого устройства в окне «Управление цветом» для этого устройства).

Чтобы изменить системные настройки цвета по умолчанию, необходимо войти в систему с помощью учетной записи пользователя с правами администратора.

Изменение настроек цвета для всех пользователей

1. Откройте окно «Управление цветом».
2. Перейдите на вкладку Дополнительно и выберите Настройка по умолчанию.
3. В диалоговом окне Управление цветом – параметры по умолчанию в списке Устройство выберите устройство для связи с одним или несколькими цветовыми профилями для всех пользователей компьютера, которые используют настройки цвета по умолчанию для данного устройства.
4. Выполните одно или несколько из следующих действий.
   • Если для выбранного устройства нужно добавить новый цветовой профиль, нажмите кнопку Добавить и перейдите к шагу 5.
   • Для отмены связь цветового профиля с выбранным устройством, выберите цветовой профиль, нажмите кнопку Удалить, а затем нажмите кнопку Да. Для продолжения перейдите к шагу 6.
   • Если для устройства выбрано несколько цветовых профилей, выберите цветовой профиль, который нужно установить как профиль по умолчанию, и нажмите кнопку Сделать профилем по умолчанию. Для продолжения перейдите к шагу 6.
5. В диалоговом окне Сопоставление цветового профиля выполните одно из следующих действий (или оба):
   • Чтобы указать цветовой профиль, который уже установлен на компьютере, выберите нужный профиль в списке и нажмите кнопку ОК.
   • Чтобы указать собственный цветовой профиль, который не установлен на компьютере, нажмите кнопку Обзор, найдите нужный профиль и нажмите кнопку Добавить.

   Выбранный цветовой профиль (или профили) теперь связан с устройством. Он будет использоваться для описания цветовых характеристик устройства.

6. (Необязательно) Выполните одно из следующих действий:
   • Чтобы сохранить связь между выбранным устройством и текущим набором профилей, которые оно использует, последовательно щелкните Профили и Сохранить связи. В поле Имя файла введите имя связи с устройством и нажмите кнопку Сохранить.
   • Для загрузки файла связи с устройством (чтобы выбранное устройство могло использовать настройки цвета, указанные в этом файле) последовательно щелкните Профили и Скачать связи. Найдите и выберите сохраненный файл связи и нажмите кнопку Открыть.
7. В диалоговом окне Управление цветом – параметры по умолчанию нажмите кнопку Закрыть.
8. В диалоговом окне Управление цветом нажмите кнопку Закрыть.

Если настройки цвета по умолчанию еще не используются (при условии, что установлен флажок Использовать мои параметры для этого устройства), при открытии диалогового окна «Управление цветом Windows» вы получите уведомление, что системные настройки цвета по умолчанию изменены.

В этот момент можно объединить эти изменения с собственными настройками или сбросить свои настройки цвета, чтобы они совпадали с новыми системными настройками цвета по умолчанию для выбранного устройства.

Что такое цветовой профиль Windows

Цветовой профиль – это файл, который описывает характеристики цветопередачи определенного устройства в определенном состоянии. Профиль также может содержать дополнительные сведения, которые определяют условия просмотра или методы отображения цветовой гаммы. Цветовые профили, которые работают с системой управления цветом вашего компьютера, помогают обеспечить надлежащую цветопередачу независимо от устройства и условий просмотра.

В системе управления цветом цветовые профили используются для создания цветных преобразований, используемых программами для преобразования цвета с одного цветового пространства устройства на другое. (Цветовое пространство – это трехмерная модель, в которой графически представлены оттенок, яркость и насыщенность цветов, для представления возможностей цветопередачи устройства.) Когда к компьютеру подключен новое устройство, цветовой профиль для данного устройства установиться автоматически.

Существует два основных типа цветовых профилей, Windows продолжает поддерживать профили системы цветопередачи в Windows (WCS) и профили международного консорциума по цвету (ICC). Благодаря этому вы получаете множество возможностей для настройки параметров управления цветом и процессов цветопередачи.

WCS – расширенная система управления цветом, которая входит в состав последних версий Windows. Поддерживая управления цветом с помощью профиля ICC, WCS обеспечивает дополнительные возможности, которые не поддерживаются существующими системами управления цветом ICC.

Добавление цветового профиля для устройства

Цветовые профили обычно добавляются автоматически, когда устанавливаются новые цветовые устройства. Их можно добавлять с помощью средств управления цветом, в частности устройства для калибровки мониторов.

Вероятно, цветовые профили для ваших устройств уже установлены на компьютере. Но если вам нужно установить новый цветовой профиль, выполните следующие действия:

1. Откройте окно «Управление цветом»;
2. Перейдите на вкладку Все профили и нажмите кнопку Добавить;
3. Найдите и выберите новый цветовой профиль и нажмите кнопку Добавить;
4. Нажмите кнопку Закрыть.

Пакетная печать

Пакетная печать — это функция, позволяющая распечатывать более одного листа за один клик кнопки. Осуществляется данный метод следующим образом:

1. Откройте меню и перейдите в раздел «Публикация».
2. В блоке «Имя листа» выберите те, которые необходимо отправить на печать в Автокаде. Остальные удалите из списка, используя кнопку «Исключить».
3. После нажмите на кнопку «Публикация». В ответ на предложение сохранить список выбранных листов нажмите «Да».

Этими действиями вы преобразуете всё выбранное в один pdf файл, что и позволит в конечном итоге осуществить вывод на печать нескольких файлов. Именно поэтому «пакетная печать» — это лучший выбор для пользователей, работающих со множеством листов. При достаточном опыте работы в подобном программном обеспечении со временем элементарные вопросы, наподобие «как распечатать чертёж из Автокада на А4», исчерпают сами себя.

Как правильно настроить цвета на мониторе

По умолчанию на дорогих мониторах изображение уже очень достойное и не требует дополнительной настройки. Если же картинка не подходит для пользователя, тогда уже можно перейти к самостоятельной настройке в интерфейсе самого монитора. Дополнительно изменить цветовые параметры можно в самой операционной системе.

Рекомендуется настраивать картинку на мониторе так, чтобы она по цветам совпадала с листом чистой бумаги в комнате с нормальным освещением. Произвести такую точную настройку действительно сложно, а в некоторых случаях и вовсе не реально. В таком случае можно воспользоваться средствами самой операционной системе по калибровке цветов.

Как изменить размеры объекта в AutoCAD специальными способами

Мы рассмотрели как задать масштаб Автокад по умолчанию путем указания базовой точки и коэффициента масштабирования. Специальный способ позволяет изменить масштаб объекта AutoCAD путем указания базовой точки и отрезка, длина которого используется для вычисления коэффициента масштабирования в текущих единицах измерения чертежа.

Допустим, нам необходимо так изменить размеры объекта Автокад, чтобы они соответствовали размерам другого. Задать масштаб в AutoCAD, опираясь на размеры другого объекта, нам поможет опция «Опорный отрезок».

Дано: два прямоугольника произвольных размеров.

Требуется: не зная размеры первого прямоугольника, нам нужно отмасштабировать в AutoCAD второй таким образом, чтобы его размеры были как у первого. Команда Масштаб, как я уже писал выше, масштабирует объект прямопропорционально, поэтому достаточно изменить масштаб объекта в Автокад по длине.

Вызываем команду Масштаб и выбираем второй прямоугольник. На запрос в командной строке:

Базовая точка:

Выберем базовой точкой его левый нижний угол относительно которого будет производиться прямо пропорциональное масштабирование AutoCAD. Появится следующее приглашение:

Масштаб или [Копия/Опорный отрезок] <1.0000>:

Нажимаем на правую кнопку мыши и из контекстного меню команды Автокад Масштаб выбираем строку «Опорный отрезок». Система отобразит следующий запрос:

Длина опорного отрезка <1.0000>:

То есть нам необходимо задать две точки на чертеже, определяющие размер исходного объекта. Можете ввести это значение в командную строку. Укажем в качестве исходного опорного отрезка Автокад длину второго прямоугольника (используйте привязку Конточка (Endpoint). Система отобразит запрос:

Новая длина или <1.0000>:

Теперь необходимо указать новый размер (целевой опорный отрезок). Программа автоматически просчитает разницу длин (размеров) опорных отрезков, а также в Автокад масштабный коэффициент на который необходимо умножить размеры второго прямоугольника, чтобы они соответствовали масштабу (длине) первого.

Указать новую длину целевого опорного отрезка в Автокад можно:

• ввести значение второго размера в командную строку;
• с помощью мыши указать две точки на чертеже, расстояние между которыми будет целевым опорным отрезком AutoCAD (вторым размером)(опция «Точки»);
• либо указать одну точку на чертеже не используя опцию «Точки». В этом случае целевой опорный отрезок будет измеряться от базовой точки до указанной вами точки.

Выберем опцию «Точки» и укажем двумя точками длину первого прямоугольника. Как только вы укажете его длину, второй прямоугольник отмасштабируется в Автокад по длине первого (длины двух прямоугольников будут равны), а команда Scale завершит свое выполнение.

Масштабирование объекта Автокад по опорному отрезку довольно часто используется. Данный способ в AutoCAD изменить размеры объекта широко используется, когда необходимо выполнить масштабирование в дробное число 1/8, 1/12 и т.д. В видеоуроке я подробно рассмотрел этот способ «Как изменить масштаб объекта по опорному отрезку».

Стоить отметить, что командная строка воспринимает ввод масштабного коэффициента Автокад как в виде дроби (через клавишу Слеш — косая черта направленная вправо), так и в виде десятичного числа.

Совет
Для того чтобы одновременно выровнять и изменить размеры объекта AutoCAD (отмасштабировать), используйте команду Выровнять, которая довольно часто используется в 3D моделировании совместно с командой «3DВыровнять».

Заключение

Давайте еще раз повторим:

• Если нужно изменить шрифт в Автокаде у многострочного текста, то достаточно войти в редактор многострочного текста и выбрать нужный шрифт на ленте «Текстовый редактор».
• Если нужно добавить или изменить шрифт в Автокад у однострочного текста, то необходимо изменить текстовый стиль надписи.
• Если необходимо изменить шрифт в Автокаде у элементов аннотаций и оформления чертежа, таких как размеры, выноски или таблицы, то необходимо в соответствующих стилях размеров, выносок или таблиц изменить существующий или создать новый стиль текста с настроенным шрифтом.

В этом видео мы с Вами разберемся, как работать с текстом в Автокаде.

Урок ответит на такие вопросы:

— Как сделать текст в Автокаде;

— Как изменить текст в Автокаде;

— Как настроить стиль текста в AutoCAD;

— Что такое многострочный текст в Автокад;

— Как поменять, изменить текст;

— Как сделать шрифт текста по ГОСТ в AutoCAD;

— Как работает редактор текста;

— Как настроить фон текста.
