Разгон блока питания

Сколько потребляет процессор и видеокарта (Ватт)

В современных системах можно посмотреть данные с датчиков видеокарты или процессора по их потреблению

Обратите внимание, если же эти данные по графической карте отсутствуют, значит, видеокарта не имеет встроенного датчика энергопотребления

AIDA64 позволяет быстро снимать показатели со всех датчиков в системе. Ранее уже рассматривалось, как пользоваться программой AIDA64 Extreme. Достаточно перед использованием запустить программу от имени администратора Windows 10.

В открывшемся окне программы AIDA64 перейдите в раздел Компьютер > Датчики. При первом запуске будет выполнено получение данных с датчиков. После чего можно посмотреть значения потребления электроэнергии процессора — CPU Package и видеокарты — Графический процессор. Как указывалось нами ранее в нагрузке текущие значения увеличиваются в несколько раз.

Для проверки максимальных значений энергопотребления можно воспользоваться различными стресс тестами. Непосредственно в программе AIDA64 есть несколько стресс тестов. В процессе тестирования можно посмотреть реальные значения потребления процессора и видеокарты. Если же в играх процессор сложно нагрузить на максимум, то видеокарта работает в большинстве сцен в таком режиме.

Работает – не работает

Наверное, вы хоть раз сталкивались с ситуацией, когда при нажатии кнопки включения на системном блоке ничего не происходит. Компьютер попросту не включается. Одна из причин подобного – отсутствие питающих напряжений. Блок питания может не включаться в двух случаях: при неисправности его самого и при выходе из строя подсоединенных устройств. Если не знаете, как подключенные устройства (нагрузка) могут влиять на питатель, поясню: при коротком замыкании в нагрузке многократно увеличивается потребление тока. Когда это превышает возможности БП, он отключается – уходит в защиту, поскольку иначе попросту сгорит.

Это интересно: Как проверить б/у телефон перед покупкой: 4 важнейших момента

Внешне то и другое выглядит одинаково, но определить, в какой части проблема, довольно просто: нужно попытаться включить блок питания отдельно от материнской платы. Поскольку для этого не предусмотрено никаких кнопок, сделаем так:

Отключим компьютер от электросети, снимем крышку системного блока и отсоединим от платы колодку ATX – самый многожильный кабель с широким разъемом.

  • Отсоединим от БП остальные устройства и подключим к нему заведомо исправную нагрузку – без нее современные блоки питания, как правило, не включаются. В качестве нагрузки можно использовать обычную лампу накаливания или какой-нибудь энергоемкий девайс, например, привод оптических дисков. Последний вариант – на ваш страх и риск, так как нельзя гарантировать, что устройство не выйдет из строя.
  • Возьмем разогнутую металлическую скрепку или тонкий пинцет и замкнем на колодке ATX (которая идет от БП) контакты, отвечающие за включение. Один из контактов называется PS_ON и соответствует единственному зеленому проводу. Второй – COM или GND (земля), соответствует любому черному проводу. Эти же контакты замыкаются при нажатии кнопки включения на системнике.

Вот, как это показано на схеме:

Если после замыкания PS_ON на землю в блоке питания закрутится вентилятор, а также заработает устройство, подключенное в качестве нагрузки, питатель можно считать работоспособным.

Как узнать сколько электроэнергии потребляет компьютер

Покупая лампочку на 100 Ватт, мы заранее знаем, сколько она берет в час. С компьютером, как видно из примеров выше, все несколько сложнее. Потребление зависит от конфигурации вашей системы, графика, и даже того, чем вы занимаетесь.

Даже по ПК «из коробки», не всегда можно понять его мощность. Что уж говорить о собранных под заказ, где на корпусе вообще нет опознавательных знаков. Вы же не станете разбирать его и искать данные дисков, видеокарты… Как, в таком случае, узнать, сколько электроэнергии потребляет компьютер в час? Есть, как минимум, два способа.

Точный. Существуют специальные устройства для подсчета расхода электроэнергии. Весьма полезный девайс можно купить как в наших магазинах, так и в заграничных, через Интернет. Простой ваттметр обойдется в $15, более «навороченные» модели – от $30. Вставляете в розетку возле интересующего вас прибора, и получаете данные его потребления в режиме «онлайн».

Примерный. Выключаем все электричество в доме, оставляем работать одну 100-ваттную лампочку. Считаем количество оборотов счетчика, скажем, за 30 секунд. Выключаем лампочку, включаем комп, запускаем Дьяблу (или любое «тяжелое» приложение), опять считаем обороты, сравниваем. Если намного больше – можно повторить эксперимент с лампочкой на 200 Ватт.

На что еще обратить внимание при выборе блока питания для компьютера?

Также при выборе блока питания для персонального компьютера имейте в виду, что современные комплектующие работают с БП стандарта питания ATX 12V версии 2.х, а это означает, что если поставить старый блок питания в новый компьютер, то он работать не будет.

Наличие модуля PFC будет дополнительным плюсом к параметрам современного блока питания. PFC (Power Factor Correction) позволяет корректировать коэффициент мощности и тем самым защищает комплектующие от скачков напряжения в электросети. Он бывает пассивным или активным. Активный используется для мощных блоков, для средних и слабых будет достаточно пассивного.

Не последним параметром является количество и размер вентиляторов на блоке питания. Как правило это 1 большой вентилятор (120х120, 135х135 или 140х140 мм) снизу, но на мощных блоках может также иметься небольшой вентилятор (80х80 или 100х100 мм) на задней панели для дополнительного отвода теплого воздуха из корпуса. Чем больше вентилятор, тем меньше он будет создавать шума при работе. Модели без него или с одним маленьким лучше не приобретать.

Результат

После разгона блока питания
напряжение
стало ровно 5.00 (мультиметр может
иногда показать 5.01, что скорее всего
погрешность), почти не реагируя на
выполняемые задачи — при сильной нагрузке на
шине +12 вольт (одновременная работа двух CD и
двух винтов) — напряжение на шине +5В может
кратковременно снизиться 4.98.

Начали сильнее греться ключевые
транзисторы. Т.е. если  раньше радиатор
был слегка теплый, то теперь он сильно
теплый, но не горячий. Радиатор с
выпрямительными полумостами сильнее
греться не стал. Трансформатор также не
греется. С 18.09.2004 г. и по сегодняшний день
(15.01.05) к блоку питания нет никаких вопросов.
На данный момент следующая конфигурация:

Программы для проверки блока питания на Windows

Для тестирования БП есть несколько программ, позволяющих это сделать из под Windows. Рассмотрим пару из них.

AIDA64. Программа удобна, но для полнофункционального использования её необходимо приобрести. Впрочем, с некоторыми ограничениями можно использовать и пробную версию. Запускаем ярлык, в верхней панели выбираем «Сервис» — «Тест стабильности системы»

Далее ставим галочку на «Stress GPU(s)» и подтверждаем свое действия, нажав «Да» в появившемся окне. Тем самым во время нашего теста нагрузка на систему и блок питания будет увеличена за счет задействования в тесте графического процессора.

Запускаем тест, нажав на «Start»

Переходим на вкладку «Statistics»

В этом окне нас интересует «Voltage»

Здесь следует обратить внимание на линии напряжения центрального процессора, 5V, 3,3V и 12V. Чем стабильнее будут показатели столбцах «Minimum» и «Maximum», тем лучше

Явные просадки в показателях будут свидетельствовать о наличии проблем в работе блока питания.

Также стоит обратить внимание на «Cooling Fans» — «Power Supply» — этот параметр показывает скорость оборотов вентилятора блока питания под нагрузкой во время теста. Сама возможность автоматической регулировки оборотов является большим плюсом БП

Для пользователей ноутбуков — иногда во вкладке со статистикой можно увидеть только напряжение процессора. В некоторых случаях это абсолютно нормально, т.к. отображение линий питания в программе зависит от схемотехники материнской платы, наличия тех или иных датчиков и совместимости их с программой. Но на точность отображения динамики напряжения во время теста это не влияет.

OCCT. Рассмотрим вторую программу. У неё есть явное преимущество перед предыдущей — она полностью бесплатна. Открываем и переходим на вкладку, указанную стрелкой

В этой вкладке обращаем внимание на параметры:

  • Тип тестирования: Авто;
  • Длительность: от 30 минут до 1 часа;
  • Версия DirectX: выбираем доступную. Если есть возможность — 11, если нет — 9;
  • Разрешение: как правило, текущее. Выставляется автоматически, в зависимости от того, какое в данный момент используете;
  • Ставим галочку на «Полноэкранный режим»
  • Ставим галочку на «64 бит Linkpack», если у вас 64-разрядная система. Узнать разрядность своей системы можно в свойствах ОС;
  • Ставим галочку на «Использовать все логические ядра» (в некоторых случаях галочка недоступна, например, если в BIOS заблокированы одно или несколько ядер)

Всё. Можно запускать тест, нажав на кнопку «ON»

По окончании теста откроется окно со скриншотами, где будут подробные графики необходимых нам параметров системы. Проанализировав показания работы блока питания во время теста, мы можем сделать выводы о надежности и стабильности его работы.

Спящий режим и его потребительские числа

Большинство людей привыкли, что во время ночи необходимо не выключать полностью ПК, а ставить в спящий режим

. Это состояние компьютерной техники, когда большинство процессов не останавливаются, а работают с меньшим потреблением энергии.

Однако известно, что есть три основных режима ПК

, когда человек на нем не работает:

  • Спящий режим.
  • Гибернация.
  • Выключение.

Вопреки всему сказанному, эти режимы тоже потребляют определенное количество энергии.

Поставив спящий режим, компьютер будет употреблять до 10% электроэнергии по соотношению ко включенному. То есть все выведенные показатели сверху нужно разделить на 10.

Гибернация потребляет не более 10 ватт в час

, за счет чего и дольше возобновляет работу ПК. Зачем это нужно знать? Большинство людей не видят разницы в первых двух указанных режимах. А он есть и весомый. Даже в количестве употребляемой энергии. Гибернация позволяет сохранить все работы и данные, которые находятся в оперативной памяти в отдельный файл, поэтому и потребление электричества значительно меньше, чем в спящем режиме.

Полностью выключенный ПК тоже потребляет немного энергии

. Не более 3 Вт в час. Неожиданно правда?

Как узнать мощность блока питания на компьютере не разбирая

Как узнать мощность блока питания на компьютере не разбирая

Компьютерные блоки питания играют важную роль в обеспечении бесперебойной и равномерной электрической энергией всех узлов.

Основные потребители электричества в ПК – это видеокарта и процессор

Поэтому, выбирая БП следует прежде всего обратить внимание на величину мощности по линии 12 В

А именно, выбирая БП нужно исходить из необходимой величины энергопотребления видеокарты и процессора.

Мощность БП напрямую влияет на общую продуктивность работы компьютера.

От него зависит насколько надёжным, мощным будет весь ваш агрегат. Что он «потянет», а что ему будет не под силу.

По этой причине, практически каждому пользователю необходимо знать показания мощности. Вы спросите, как узнать, не разбирая сам корпус компьютера?

Наверняка потребуется вникать в технические вопросы, что-то высчитывать, измерять и так далее.

Однако, это не так, можно воспользоваться методом, который не требует больших познаний.

Как узнать рекомендуемую мощность блока питания

Ещё можете прочитать мой последний отчёт, в котором я рассказываю, о том, что купил для работы себе на 27 дюймов Аймак.

А сегодня мы узнаем, как определяется мощность блока питания на вашем устройстве, будь то компьютер или ноутбук.

Для этого есть онлайн калькуляторы расчёта мощности. Их достаточно много, на просторах Интернета.

Наверняка вы найдёте такой сайт без проблем. Я могу для примера указать на популярный в этом плане сервис — casemods.ru.

Кроме него есть ещё подобные площадки, например:

  • http://ru.msi.com/power-supply-calculator;
  • http://www.coolermaster.outervision.com/.

Технические характеристики комплектующих ПК Во первых, все технические характеристики можно взять из паспорта ПК, если он был куплен в сборе.

В случае, если у вас сборный агрегат, то все параметры указаны в документации к каждому элементу устройства.

Кроме того, можно просмотреть необходимые данные в сведениях о системе Windows.

Для того, чтобы открыть этот раздел, войдите в параметры. На десятке это круглый значок в меню «Пуск».

В окне параметров следует опуститься в самый низ, выбрать пункт – о системе.

И самый крайний случай – скачать и установить на компьютер специальную утилиту, которая проведёт анализ, выдаст результат.

Расчёт мощности блока питания

Заполнив на любом, выбранном сайте-калькуляторе необходимые графы, вы получите примерную мощность своего блока питания.

Основные параметры, необходимые для расчётов:

  • Тип процессора (ядра), его разгон, количество ядер на ПК и его кулер;
  • Количество жестких и оптических дисков;
  • Число вентиляторов;
  • Мощность, в ваттах, системной платы;
  • Число слотов и их объем.
  • Рекомендуется к полученной сумме прибавить 30%, так как производители часто завышают мощность устройства, в среднем на 30-40%.

Но, это я рассказал, как рассчитать рекомендуемую мощность. Однако, у вас на компьютере уже установлен блок питания.

А как узнать, какая мощность у него, подходит ли он вам?

Как узнать мощность блока питания на компьютере не разбирая

Узнать мощность БП, который установлен на ПК или ноутбуке, можно так же, как мы узнавали технические показатели других комплектующих устройства.

Если у вас сборный агрегат, то, соответственно есть в наличии упаковочные коробки. На внешней стороне, обязательно указывается мощность блока питания.

Также, технические характеристики устройства есть в документации, которая прилагается ко всем комплектующим.

Ещё один метод выяснить мощность – при помощи поиска в Интернете. Достаточно ввести в поиск установленную модель блока питания, и вы получите полную информацию о нём.

Узнать технические характеристики всех составляющих вашего ПК можете из сопутствующих документов. Думаю, что у каждого они имеются. В противном случае, чтобы узнать нужную информацию, вам всё таки придётся снять крышку корпуса и прочитать информацию на самом блоке.

Статьи для прочтения:

Как запустить БИОС на Windows 7;

P.S. Прикладываю скриншот моих заработков в партнёрских программах. Более того, напоминаю, что так зарабатывать может каждый, даже новичок! Главное — правильно это делать, а значит, научиться у тех, кто уже зарабатывает, то есть, у профессионалов Интернет бизнеса.

Заберите список проверенных, особенно актуальных, Партнёрских Программ 2018 года, которые платят деньги! Скачайте чек-лист и ценные бонусы бесплатно =>> «Лучшие партнёрки 2018 года»

  • Как добавить оперативной памяти в компьютер
  • Как собрать игровой компьютер недорогой, но хороший
  • Как выбрать бесперебойник для компьютера, советы
  • Как поменять термопасту на процессоре
  • Как выбрать планшет не дорогой, но хороший
  • Сколько стоит видеокарта GTX 1080

Расчет мощности блока питания для компьютера (вольтаж)

Основной характеристикой, на которую нужно обращать внимание при выборе блока питания, — его мощность, которая измеряется в ваттах — Вт (w). В данный момент есть блоки питания с разными показателями от 450w, 500w, 600w, 750w и более 1000 Вт

Для каждого компьютера мощность БП рассчитывается отдельно и складывается из потребляемой мощности каждого устройства. Приведу таблицу примерного потребления комплектующих среднего универсального компьютера.

  • Материнская плата ~ 40 Вт
  • Процессор ~ 140 Вт
  • Модуль оперативной памяти ~ 10 Вт
  • Видеокарта ~ 200 Вт
  • Жесткий диск ~ 10 Вт
  • Вентиляторы ~ 5 Вт
  • Иные комплектующие ~ 50 Вт
  • Запас мощности (~20%) ~ 70 Вт

Калькулятор от Bequiet

https://www.bequiet.com/ru/psucalculator

Онлайн калькулятор от известного производителя солидных блоков питания Bequiet.

Разработчики калькулятора не стали мудрить и предусмотрели в калькуляторе расчет только по четырем основным компонентам: процессор, видеокарта, система и охлаждение.

Мощность потребления процессора определяется по его TDP.

Мощность видеокарты в соответствии с характеристиками от производителя. Список моделей внушительный, но нужной GTX 1650 Super в списке нет. Выбрал GTX 1660, которая потребляет на 20 Вт больше.

В разделе «Система» можно указать количество модулей памяти, устройств SATA и даже устройств PATA. Каждый модуль памяти добавляет 4 Вт к рассчитываемой мощности, каждое устройство SATA или PATA — по 15 Вт. В качестве устройства SATA я укажу свой SSD М.2, так как в калькуляторе отсутствует отдельное поле для указания таких устройств.

В разделе «Охлаждение» можно указать дополнительные вентиляторы в системе и (или) систему водяного охлаждения. Каждый вентилятор добавляет 5 Вт.

В калькуляторе предусмотрены еще две установки — «Использование USB 3.1 Gen 2 для передачи энергии» и «Планируете ли вы разгонять компьютер или использовать разогнанные компоненты».

Спецификация USB 3.1 Gen 2 в теории подразумевает возможность передачи до 100 Вт мощности. И действительно, если установить здесь галочку, то рассчитанная потребляемая мощность компьютера увеличится на 100 Вт.

Если установить галочку в разделе «Планируете ли вы разгонять компьютер», то калькулятор добавит 15 % к данным.

Результаты

Конфигурация ПК Рассчитанная мощность калькулятором Bequiet Измеренная потребляемая мощность ПК
ПК1 198 Вт * 191 Вт
ПК2 107 Вт 78 Вт

*за вычетом 20 Вт на реально установленную GTX 1650 Super

Как узнать сколько потребляет компьютер

Как узнать, сколько ватт потребляет компьютер. Приветствую вас читатели сайта Coolinet. В общем, такое дело собрал я компьютер из б/у комплектующих, почистил жесткий диск, заставил нормально работать операционную систему и озадачился вопросом замены видеокарты.

Видеокарта сейчас стоит вот такое чудо, древнее самого древнего г…а мамонта, а именно INVIDIA Ge Force 8400 GS.

Как узнать, сколько Ватт потребляет компьютер.

Вот тут то и кроется подводный камень. Понятно, что видеокарта потребляет электроэнергию. Как понять хватит ли моего блока питания на 450 Вт? Нет теоретически понятно, что вроде как задел по мощности есть, но хочется узнать поточнее. Потому, что согласитесь купить видеокарту для которой не будет хватать мощности блока питания будет не очень хорошо, лучше уж повременить тогда с картой, а начать апгрейд ПК с блока питания. Тем более, что блок питания не самая дорогая комплектующая компьютера да еще и на фоне цены на видеокарты.

Как можно узнать, сколько Ватт потребляет компьютер без специальных приборов.

Да, никаких спец приборов для замера мощности потребления компьютера, конечно, не имеется и я отправился шириться по Интернету в поисках чего ни будь подходящего для наших целей, программки какой-нибудь или сервиса по замеру энергопотребления ПК. Вот, что удалось найти, по-моему, неплохой сервис, который хоть и приблизительно, но поможет рассчитать, сколько, же Ватт потребляет ваш компьютер и поможет сориентироваться надо менять блок питания на более мощный или нет.

Найти этот сервис расчета мощности через поисковик, наверное, получится с большим трудом я на него вышел совершенно, случайно, поэтому вот ссылка на калькулятор расчета сколько Ватт потребляет компьютер. Сайт этого сервиса www.outervision.com.

Итак переходим в калькулятор расчета. Тут представлена таблица которую необходимо заполнить, начинаем с самого начала. Сначала выбираем модель своей материнской платы. И указываем процессор. У меня процессор AMD Phenom II х 4 HDZ 965 FBK 3,4 Ггц соответственно в выпадающем меня я указываю свой ну, а вы конечно тот который стоит у вас.

Выбираем материнскую плату и процессор

Указываем процессор

Следующим пунктом предлагается указать на сколько процентов задействован процессор, по умолчанию стоит 90, можно оставить это значение, а если усть желание можно установит другое более близкое к вашей ситуации. Я пробовал и забивал как 90% так и 30%. За пунктом ЦП, заносим параметры оперативной памяти. У меня две плашки по 2 Гб и 4 ГБ, указываю их. Вы соответственно пишите сколько и какой оперативки установлено в вашем системном блоке.

Указываем загрузку ЦП и оперативную память

Вот тут мы дошли до наверное самого интересного пункта, необходимо указать свою модель видеокарты. Видеокарты в ПК являются самыми прожорливым компонентом всей компьютерной сборки. Я написал конечно INVIDIA Ge Force 8400 GS, потом можно будет вбить видеокарту которую планируется купить, что бы посмотреть потянет ее блок питания или его мощности окажется мало.

Указываем модель видеокарты

Теперь для полноты картины можно указать какие еще потребители электроэнергии установленные в вашем системнике. Прописываем их если есть.

Дополнительные источники потребления

Следующий пункт, все просто, указываем стандартные клавиатуру и мышь, тут я думаю у всех все одинаковое.

Указывае клавиатуру, мышь и дополнительные вентиляторы

Под ними идет слово Фанаты, это имеется виду вентиляторы, то есть нужно указать какие еще охлаждающие вентиляторы стоят у вас в корпусе компьютера.

Следующий пункт я пропустил так как в моем ПК системы жидкостного охлаждения нет, вы конечно укажите из перечня предлагаемых моделей какая стоит у вас если она имеется.

Указываем систему охолождения

Последнее что необходимо сделать это указать время работы компьютера.

Пишем сколько часов в сутки используется компьютер

Ну, а теперь смотрим получавшиеся результаты.

Результаты потребления

Результаты потребления

Что из этого следует и какой можно сделать вывод из данных сервиса проверки потребления электроэнергии ПК? В моем случаи с видеокартой INVIDIA Ge Force 8400 GS компьютер потребляет 211 Ватт и рекомендуемый блок питания должен быть на 261 Ватт у меня как я писал стоит на 450 Ватт поэтому пока бы все нормально. Даже с новой видеокартой более большого потребления электроэнергии его должно хватить.

Как узнать необходимую мощность блока питания?

Для того, что бы подобных проблем при работе ПК не наблюдалось, необходимо изначально позаботиться о покупке мощного БП, которого с лихвой хватит для работы. Как это сделать? Некоторые люди высчитывают примерную мощность самостоятельно, а можно воспользоваться каким-нибудь сервисом, который произведет подсчеты за вас.

Возьмем, например, сервис от известного сайта casemods.ru (https://www.casemods.ru/services/raschet_bloka_pitania.html). Для того, что бы произвести расчеты, вам понадобится ввести некоторые данные:

Тип ядра процессора

Разгон процессора (по желанию)

Количество процессоров

Мощность кулера

Количество оптических и жестких дисков

Мощность материнской платы

Количество слотов памяти

Модель видеокарты

Разгон видеокарты (по желанию)

После введения всех этих данных система покажет вам среднюю и пиковую мощность, исходя из которых вы можете увидеть примерную мощность вашего будущего БП.

Вы можете воспользоваться другим сервисом, коих в сети предостаточно, причем они преимущественно англоязычные. Особой роли это не играет, поскольку разницы между итоговыми данными если и будет, то совсем небольшая.

К слову, при выборе блока питания особое внимание стоит уделять фирме-производителю. Почему? Дело в том, что, как уверяют независимые специалисты, огромное количество компаний, производящих БП, слегка увеличивают реальную мощность БП на 10-20%

Как правило, на работоспособности это не сказывается, но о данном факте забывать не стоит. Менее известные компании нередко увеличивают реальную мощность на 30-50%, что, сами понимаете, может действительно привести к поломкам. Более того, БП от малоизвестных компаний зачастую славятся своим посредственным качеством, что в свою очередь может привести к быстрому выходу из строя самого блока питания.

Впрочем, даже именитый производитель не всегда может защитить своего покупателя, а все потому, что БП известных производителей очень часто подделывают. Что бы не купить подделку, приобретайте комплектующие только в известных и проверенных магазинах.

Что же касается фирм-производителей, то рекомендуется отдать свое предпочтение таким известным компаниям, как Zalman, Termaltake, CoolerMaster, PowerMan, Hiper. Это одни из лидеров на рынке, которым определенно стоит доверять, если, конечно, вам не попадется подделка.

Информация из обзоров

Ряд важных параметров, влияющих на выбор качественного БП, не указывается ни на коробке, ни на сайте производителя. Возможно, только кратко и не детально в виде маркетинговой рекламы – «использование японского конденсатора».

Данные характеристики можно узнать только из подробных обзоров конкретных моделей в сети, в том числе и на нашем ресурсе.

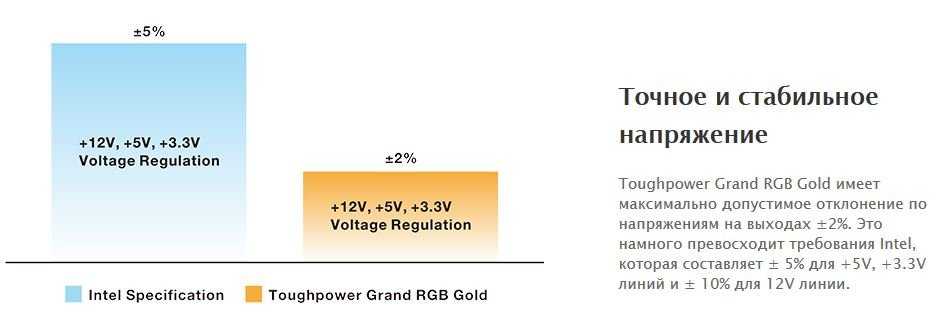

Стабильность напряжений

По требованиям стандарта ATX12V отклонение напряжений должно укладываться в 5%. Например, для линии +12 В стабильным считается напряжение при различных нагрузках в пределах от +11.4 до +12.6 В. У качественно выполненной схемотехники отклонения укладываются в 1-2%, и это значение иногда указывается на сайте производителя.

В последнее время даже в бюджетных БП отказываются от групповой стабилизации напряжений, применяя DC-DC преобразователи. Это положительно влияет на стабильность напряжений по всем линиям. Аббревиатура DC-DC на упаковке дает некую гарантию.

Схемотехника

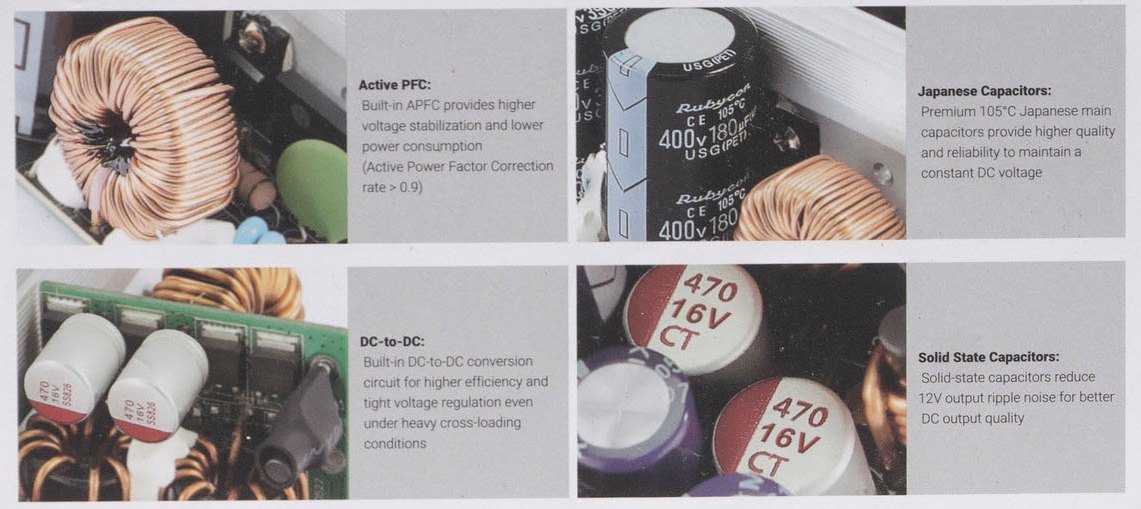

Фото вскрытого блока питания только в редких случаях можно увидеть на упаковке или на сайте производителя. В основном это фрагменты в виде упомянутой выше платы DC-DC преобразователя или японского конденсатора, который может быть единственным во всей схемотехнике.

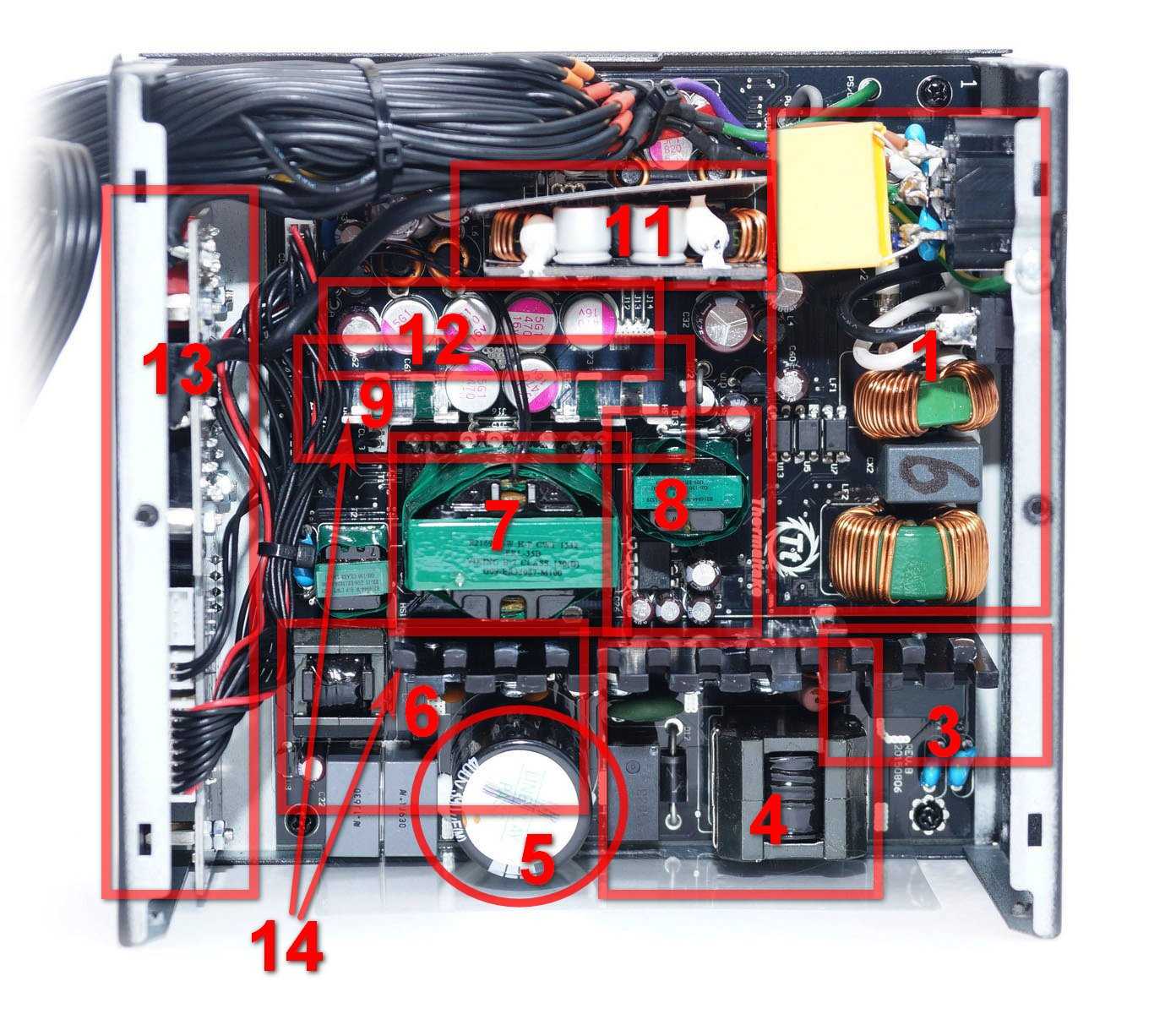

Давайте рассмотрим типичную схемотехнику:

Фильтр электромагнитных помех в виде конденсаторов и дросселей. Если он отсутствует, а такое возможно в очень бюджетных моделях, то такой БП не следует рассматривать к покупке. Часть фильтра распаивается непосредственно на розетке.
Для защиты БП от короткого замыкания или импульсов напряжения устанавливается варистор и плавкий предохранитель

Они также могут отсутствовать, часто экономят именно на варисторе.
Выпрямитель тока в виде одной или двух диодных сборок, могут быть на радиаторе или без.
Корректор мощности APFC присутствует во всех современных БП, его задача обеспечивать работу в широком диапазоне входных напряжений – от 100 до 250 В.
Высоковольтный конденсатор – именно его часто ставят японского производства, но это не столь важно, если прочие комплектующие низкого качества.
Главный преобразователь. Топологии различаются: это может быть прямоходовой преобразователь (Forward), мостовой преобразователь (Bridge)

В более дорогих БП используется LLC-преобразователь, о чем производитель непременно указывает на упаковке. Его можно распознать по дополнительному дросселю и конденсатору колебательного контура.
Основной трансформатор. С него снимается напряжение +12 В. При групповой стабилизации также и +5 В.
Трансформатор дежурного питания. К дежурному питанию относиться ШИМ-контроллер и конденсаторы. К ним повышенные требования, так как они работают при выключенном ПК и вентилятор при этом не крутится.
Выпрямитель вторичной цепи. Может быть на основе диодов Шоттки в бюджетных вариантах или на основе синхронных выпрямителей в виде мосфетов, что предпочтительнее.
Групповую стабилизацию можно определить по двум дросселям – групповой стабилизации и насыщаемого дросселя.
Как мы говорили выше, все чаще используют преобразователь DC-DC. В этом случае трансформатор имеет единственную вторичную обмотку с напряжением +12 В, а напряжения +5 В и +3,3 В получают, уже преобразуя постоянный ток. Такой способ наиболее благоприятен для стабильности напряжений.
Выходной фильтр. Его задача сглаживать пульсации напряжений. В состав выходного фильтра входит дроссель и конденсаторы, в том числе и твердотельные. Экономия на данном фильтре, уменьшение количества конденсаторов и их емкости меньше 2000 мкФ приводит к большей амплитуде пульсаций, что сказывается на качестве напряжений.
В модульных БП также имеется вертикальная плата с разъемами. В современных моделях питание на нее подается по шине, в бюджетных вариантах — по проводам.
Для охлаждения силовых элементов используются металлические радиаторы. Комплектующие с большими тепловыми потерями требуют крупных радиаторов, более эффективные могут охлаждаться и небольшими радиаторами.
Защита БП. За нее отвечает специальный контроллер – супервизор. Стандарт ATX12V предусматривает основные виды защиты, но на практике они не всегда реализованы. Важно наличие защиты от короткого замыкания по всем линиям. По спецификации установленного супервизора можно определить, какие виды защиты он поддерживает.

Обобщенные советы по выбору

И в конце, подытожу все, что тут было сказано (а было сказано тут немало, уж поверьте), чтобы у Вас все окончательно разместилось по полочкам. Итак, при покупке БП, Вы всегда должны помнить, что:

  • Достаточная мощность.  Выбирайте блок питания с запасом по мощности (на 10-30% больше суммарного потребления всех компонентов);
  • Кпд не менее 80-85%;
  • Достаточная мощность по линиям 12 В, для мощных потребителей;
  • Соотношение мощности линий +5В +3.3В к общей мощности не должно быть больше, чем 3 к 10 (30%);
  • Сертификация «80 PLUS», желательно выше Bronze;
  • Активный модуль PFC (Power Factor Correction);
  • Соответствие стандарту ATX 2.X.;
  • Система Cable-managment — модульное подключение кабелей;
  • Система защиты  от скачков напряжения;
  • Известный производитель (Cooler Master, Enermax, Chieftec, FSP, OCZ, Zalman);
  • Большой вес;
  • Хорошее охлаждение.

Следуйте этим простым советам и Вам не понадобится огнетушитель :-)

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
DS-сервис
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
