Как к одной антенне подключить два или несколько телевизоров

Как подключить несколько телевизоров к одной антенне?

Сегодня почти в каждом доме или квартире два, а то и больше телевизоров. Антенна или кабельное телевидение заведено одним кабелем. Как правильно развести этот кабель на два и более телевизоров рассмотрено в этой статье.

Самый простой способ – сделать в кабеле разветвление, соединив центральные жилы между собой и экраны соответственно между собой. Но при таком соединении мы нарушаем согласование в антенном кабеле, что приводит к падению уровня сигнала. Вторым недостатком такого соединения является взаимное влияние телевизоров, на изображении появляются помехи в виде «муара» или «сетки», что вызвано влиянием гетеродинов телевизоров.

Широко распространены пассивные антенные разветвители, которые иногда решают проблему разводки кабеля на два и более телевизора. Некоторые их модели приведены на фото ниже.

Схемы пассивных разветвителей выполняются на резисторах:

Или на трансформаторах:

Но и те, и другие ослабляют антенный сигнал. Если это антенный разветвитель на два телевизора, то сигнал ослабляется вдвое. Если разветвитель на три телевизора, то в каждый приходит только 1/3 от уровня сигнала антенны или кабельного телевидения и т.д.

При достаточно высоком уровне сигнала с антенны или кабельной сети это допустимо, но в большинстве случаев при таком подключении сигнал на экране телевизора становится зашумленным, качество изображения плохое.

Какие выходы из этой ситуации? Конечно, в первую очередь нужно проверить качество всех кабельных соединителей, отсутствие повреждений в самом кабеле.

Если вы только собираетесь разводить кабель – то необходимо покупать качественный кабель с небольшим затуханием (оно указывается в децибелах на метр, чем меньше – тем лучше), обязательно для телевидения применять кабель (РК-75) с волновым сопротивлением 75 Ом, так как антенный вход телевизора имеет именно такое значение входного сопротивления. Важен так же и частотный диапазон кабеля, для антенны и кабельного достаточно до 1000 мГц.

При низком уровне сигнала с антенны или кабельного можно применять антенные усилители сигнала или активные антенные разветвители. При установке антенного усилителя его нужно устанавливать у самой антенны. Именно такая установка обеспечивает наилучшее отношение сигнал-шум и соответственно качество изображения.

Если уровень сигнала достаточный для работы одного телевизора, а при установке пассивного разветвителя даже на два телевизора качество изображения заметно хуже, то можно применить активный антенный разветвитель.

Применяются два типа активных разветвителей:

— с отдельным выводом для питания:

— с питанием по тому же высокочастотному кабелю (РК-75), по которому передается антенный сигнал:

Наибольшее распространение получили активные антенные разветвители с питанием по высокочастотному кабелю. В этом случае можно активный антенный разветвитель установить вместо пассивного в любом месте. Вывод активного разветвителя, по которому поступает питание подключить к одному из телевизоров, рядом с которым расположен блок питания с фильтром. Все остальные телевизоры подключены к остальным выводам активного разветвителя, как и в случае с пассивным разветвителем.

Уровень сигнала на всех выходах активного антенного разветвителя, как правило, одинаковый и составляет 1,1 -1,3 от уровня его входного сигнала.

Фото блоков питания для антенных усилителей и активных разветвителей с фильтрами, регулируемый и нерегулируемый.

Регулируемый позволяет изменять напряжение на выходе и таким образом изменять усиление активного разветвителя. При чрезмерном усилении так же возможны искажения изображения.

Пример схемы подключения активного разветвителя на два телевизора:

Активный разветвитель с проходным питанием. Используется для питания антенного усилителя, установленного на самой антенне, нельзя применять при разводке кабельного телевидения и сигнала антенны на которой не установлен усилитель.

И еще одна важная особенность применения активных антенных разветвителей.

Бывают случаи, когда в кабельной сети, одновременно с сигналами телевизионных каналов передается сигнал интернет провайдера и вы его используете.

В этом случае на входе в квартиру необходимо установить качественный пассивный антенный разветвитель. Один его выход пустить на модем для интернета, а другой, на активный антенный разветвитель и далее на все ваши телевизоры.

Если сразу поставить активный антенный разветвитель, то интернет работать на будет, так как у него двухсторонняя связь, прием-передача, а через активный разветвитель это невозможно.

Материал статьи продублирован на видео:

Какие могут возникнуть проблемы?

Важно. При подключении «Триколор ТВ», обычно не возникает серьезных проблем

Но есть несколько затруднений, которые возникают чаще всего, и абоненты, которые решились подключать и настраивать сеть самостоятельно, должны быть готовы к их решению:

  • низкое качество трансляции;
  • на втором ТВ отсутствуют платные каналы.

Если семья большая, а настройка произведена так, что оба ТВ показывают одинаковые каналы, то возникают дополнительные затруднения с выбором актуальной и приемлемой передачи для всей семьи.

Именно поэтому специалисты все же советуют приобрести комплект «Триколор ТВ» на два телевизора. При его настройке не ухудшается качество трансляции, а каждый ТВ показывает каналы независимо от другого.

Это очень удобно в большой семье, с проживанием вместе различных поколений. Даже небольшая переплата не станет проблемой, поскольку быстро окупится удобством и комфортом.

Телевизор давно стал центром сбора всей семьи. Вне зависимости от возраста и предпочтений, каждый хочет посмотреть свою любимую передачу. Если в семье живет больше двух человек, то могут возникнуть конфликты. Кто-то хочет футбол, кто-то политические дебаты, а детям интересны мультики. Поэтому подключение спутникового ТВ к двум различным телевизорам — идеальное решение.

Какой усилитель использовать

В старых моделях телеприёмников нет опции «питание антенны», в этом случае допустимо применять усилитель с собственным блоком питания. Новые модели и телевизоры СМАРТ ТV, а также ресиверы имеют возможность подачи напряжения 5 В на плату усилителя. При таком варианте устанавливают усилитель с дистанционным питанием. Его крепят на антенне, питание подаётся по кабелю.

Несмотря на большое количество и разнообразие приёмных устройств, можно подобрать решения для любой комбинации приборов. Схема подключения даст положительный результат тогда, когда учтены и согласованы между собой все параметры элементов, входящих в её состав.

Антенный кабель

Прежде чем его обжимать, нам нужно его выбрать. Для антенн используют так называемые коаксиальные провода, которые обеспечивают стабильный сигнал, благодаря своему экрану. Если разложить этот кабель на составляющие то он состоит:

  • Центральный медный провод, первый проводник, самый важный
  • Плотная изоляция.
  • Алюминиевая фольга, это второй проводник
  • Алюминиевая оплетка – «экран», препятствует электромагнитным помехам, ее использование улучшает телевизионный сигнал.
  • Финальная пластиковая изоляция, защищает всю конструкцию, от механических и погодных повреждений.

Сразу хочу ответить на вопрос – а можно ли использоваться обычный медный или алюминиевый провод? В теории конечно можно, но он не защищен от помех, то есть у него нет «экрана», и качество телевизионного сигнала будет падать, причем значительно! Поэтому не мудрим, а покупаем специальный антенный кабель.

Сейчас на Российском рынке достаточно широкий выбор – есть как зарубежные варианты, так и отечественные (маркированные по Европейским стандартам и по Российским).

Если брать Россию (и наши стандарты), то это варианты вида: — PK – 75 – х – х. Если немного углубиться в технические характеристики то цифра 75 означает волновое сопротивление, для нашего коаксиального кабеля.

Если брать зарубежные варианты (или Россию, но по ЕВРО стандартам), то сейчас это виды: — RG «Х». Обычно идут — RG 59, RG 6, RG 11 и так далее. Все они отличаются и по сопротивлению, и по максимальной длине передачи сигнала, например RG11 применяется на промышленных объектах, он может передавать телевизионный сигнал на расстояние до 600 метров, практически без потери качества. Но стоит он дорого и для простой квартиры, где таких длин нет, его применять нецелесообразно!

С антенной проводкой разобрались, переходим к разъемам.

Ход работ

Мы постараемся рассказать о подключении так, чтобы справиться с задачей смог даже тот, кто совсем не разбирается в радиотехнике. Пошагово это делается так:

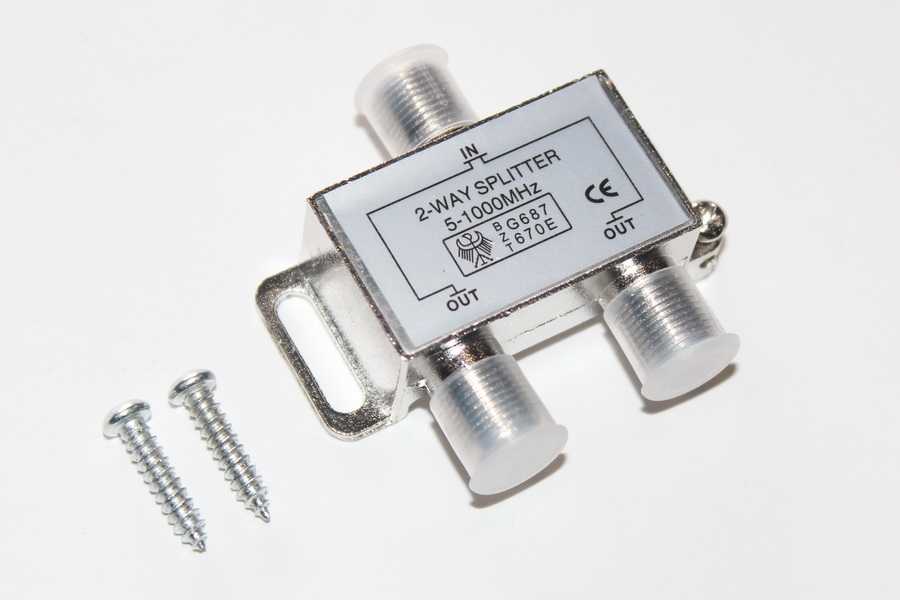

Выбираем детали. Первым делом нужно купить сплиттер. Они бывают разными, в том числе такими, которые нуждаются в пайке, и такими, которым она не требуется. Если вы умеете паять, то лучше взять те, которые предполагают пайку. Это соединение всегда надежнее любого другого, оно дает меньшие потери сигнала, сохраняет его качество.

Если же вы не обладаете навыками пайки, то разветвитель выбирать надо соответствующий, а также подходящий для определенного типа кабеля. Беспроигрышным вариантом будет сплиттер со встроенными гнездами для коаксиальных кабелей.

Выбрав разветвитель, подберите соответствующие разъемы. Сейчас большой популярностью пользуются F-разъемы в связи с тем, что они надежны, просты в установке.

  • Выбираем место для сплиттера. Оптимально так расположить устройство, чтобы к нему свободно доходил антенный кабель и по возможности было кратчайшее расстояние до обоих телевизоров.
  • Обрезаем существующий кабель антенны. Резать надо так, чтобы кабель свободно доставал до разветвителя. Вместе с куском кабеля отрезается старый штекер.
  • Разделка кабеля и установкаF–разъема.

Для тех, кто умеет паять, нет смысла рассказывать, как разделать кабель и припаять его к сплиттеру, — они это сами знают. Дальнейшее написано для среднестатистического пользователя, не знакомого с радиоделом.

Итак, обрезанный конец провода разделываем, как показано на рисунке: зачищаем край, заворачиваем оплетку. Изолятор средней жилы должен немного выступать, а сама средняя жила выступать должна не менее чем на 5 мм. Инструментом для демонтажа изоляции с коаксиального кабеля в домашних условиях служит обычный кухонный нож.

Устанавливаем F-разъем. Его еще называют накруткой, потому что разъем накручивается на мягкий провод. Разъем для соединения кабеля и сплиттера готов.

  • Отрезаем два куска провода с расчетом, чтобы длины хватило до каждого телевизора.
  • МонтируемF-разъемы аналогичным образом для соединения телевизионных кабелей и выходов разветвителя. На других концах кабелей делаем то же самое.

В итоге у нас задействованы все пять разъемов, в том числе:

  1. один от антенны, для входа в разветвитель;
  2. два телевизионных, для выходов из него;
  3. два телевизионных свободных.

Соединяем разъемы с разветвителем.

  • Соединяем два свободных разъема с переходниками. Переходник — это устройство, на одном конце которого крепится F-разъем, а на другом — коаксиальный штекер для подключения к телеприемникам. Обычно это устройство называют в целом штекером.
  • Включаем телеприемники. Проверяем, как работают оба приемника. Если все сделано правильно, то изображение должно быть нормальным. Теперь можно без проблем наслаждаться отличной картинкой сразу на двух приемниках, не мешая друг другу.

По приведенной ниже схеме можно посмотреть путь, по которому нужно подсоединить 2 телевизора к одной антенне:

  • Как подключить к телевизору антенну: комнатную, спутниковую, лучевую и массивную. Подробная инструкция для новичков.
  • Как подключить цифровой ресивер к телевизору через HDMI, USB, SCART и RCA. На каком остановить свой выбор?
  • Самостоятельная установка и настройка спутниковой антенны: https://sovetexpert.ru/sputnikovaya-antenna.html

Достоинства цифрового TV

Если ассоциировать цифровое с аналоговым телевидением, то все факты молвят в пользу первого типа передачи данных. В базе этого TV лежит передача сигнала методом кодировки не только лишь изображения, да и звука. Для передачи обработанного сигнала употребляются телеканалы в формате MPEG (это принятый эталон).

Данное TV обеспечивает последующее:

  • Точное, качественное изображение с близким к реальности отображением палитры цветов;
  • Высочайшее качество звука;
  • Большая картина;
  • Один частотный спектр способен задерживать несколько телеканалов;
  • Сигнал, который передается по такому телеканалу, защищен от наружных помех;
  • Передача сигнала устойчива к помехам – в итоге отсутствует белоснежный сне (либо песок), также белоснежные горизонтальные полосы.

Из нашей статьи читатель вызнал, как настроить кабельное и цифровое телевидение, а так же, как произвести поиск в формате Smart TV.

Видео-инструкция по настройке каналов на телеке Самсунг

Практически каждому жителю нашей страны доступно кабельное телевидение. Это один из самых распространённых методов передачи сигнала от телецентра в каждый дом. Не считая кабельного, для телезрителей доступно цифровое и спутниковое телевидение, которое предоставляет более широкий перечень доступных каналов, но кабельное, в свою очередь, намного дешевле.

Для отображения каналов на дисплее телека, для начала, нужна настройка приёма сигнала. Каждый канал вещает на определённой частоте, и процедура опции — это сохранение в памяти телека инфы о том, на какой конкретно частоте находятся определённые каналы. Мы поведаем для вас в этой статье, как самым обычным методом настроить каналы. Если для вас нужна проф помощь либо консультация профессионалов, обратитесь в сервисный центр Самсунг.

Как подключить и настроить вторую приставку Ростелеком

Если нужно подключить вторую приставку Ростелеком и иметь раздельные наборы каналов на 2 телевизора, стоит обратиться в ближайший офис обслуживания абонентов провайдера. Здесь можно:

  • заказать оборудование;
  • оставить заявку на визит мастера для монтажа и настройки;
  • изменить условия договора на подключение.

Визит в офис провайдера нужно сделать обязательно именно из-за последнего пункта. Абоненту, чтобы сделать подключение второй приставки, необходимы данные для ее идентификации в системе — они вносятся в измененный договор. После этого, если есть достаточный уровень знаний, можно подключить и настроить оборудование самостоятельно. Для этого потребуется установить группу портов IPTV на роутере, а также провести настройки второго приемника согласно инструкции и типу соединения.

Что нужно для подключения

Чтобы подключить одну антенну на два телевизора, потребуется наличие нескольких деталей:

  1. Специальный сплиттер или разветвитель на несколько выходов. Используя это устройство, получится разделить сигнал таким образом, чтобы получилось несколько стабильных потоков. В магазинах есть несколько разновидностей устройства, и выбирать следует в зависимости от параметров принимаемого сигнала. Оборудование оснащено несколькими входами. Один предназначен для соединения с антенной, два других – с ТВ.
  2. 5 разъемов, которые будут присоединяться к сплиттеру. Они должны быть совместимы с разветвителем.
  3. Несколько переходников-штекеров.
  4. Антенный кабель.

Придя в магазин за покупкой оборудования, чтобы соединить два телевизора, нельзя путать количество выходов на сплиттере. В продаже можно найти трехполосный агрегат, который применяют для соединения больше двух ТВ приемников.

Он не подходит для связи пары ТВ. В том случае, если придётся использовать тройной сплиттер, то в свободное отверстие нужно подсоединить балластный резистор, с сопротивлением в 75 Ом.

Выбор тюнера

Если пользователь хочет просматривать цифровое ТВ, ему необходимо подключиться к одному тюнеру, который принимает видеосигнал. В современных телевизорах оборудование установлено производителями заранее и цифровая приставка не понадобится.

В магазинах можно найти разнообразные модели.

Среди них следует выбрать подходящий вариант в зависимости от конкретных условий:

  1. Спутниковый тюнер подключают напрямую к «тарелке».
  2. Кабельный ресивер принимает сигнал по телевизионному проводу.
  3. Тюнер для эфирного телевизора получает сигнал от близкорасположенных телецентров через компактные аппаратуры.
  4. Wi-Fi ресивер предназначен для подключения по беспроводной сети к интерактивному цифровому телевидению посредством интернета.

При покупке тюнера, следует обращать внимание на:

  1. Применяемый вид вещания в зависимости от месторасположения дома.
  2. Стандарт телевизионного сигнала.
  3. Количество телевизоров, которые может поддерживать ресивер.
  4. Дополнительные возможности оборудования.
  5. Наличие ПДУ.
  6. Органы управления на корпусе. Они пригодятся, если пульт дистанционного управления выйдет из строя.
  7. Наличие интуитивного меню для простого управления устройством.
  8. Необходимые разъёмы для подключения, в том числе HDMI.

Кстати, присмотритесь к Билайн ТВ (не реклама). Я пользуюсь и всем доволен. При покупке всегда нужно спрашивать у продавца наличие гарантии и обслуживания, а также сведения о компании изготовителе. Так можно рассчитывать на качество продукции, через которое получится соединить с антенной два телевизора.

Выбор сплиттера

Сплиттер необходим, если возникло желание к одной антенне подключить два телевизора. Устройство состоит из металлического корпуса с несколькими разъемами. Внутри установлена микросхема.

Чтобы подобрать подходящую модель, необходимо:

  1. Подобрать канал с наибольшей частотой и выбрать такой разделитель, чтобы верхняя граница частотного диапазона у него была больше полученного показателя.
  2. Определить, сколько телевизоров нужно подключить к одной антенне.
  3. Выяснить величину затухания сигнала телевизора. Чем меньше будет показатель, тем стабильнее пользователь получит качество передачи изображения.

Описание, плюсы и минусы коллективного устройства для приема ТВ

Коллективная антенна – это устройства, где раздача сигнала происходит на большое количество абонентов. Коллективная антенна устанавливается в каждом жилом доме.

Главная задача заключается в том, чтобы обеспечить жильцов дома телевизионными каналами. За такую антенну необходимо ежемесячно платить. В разных регионах установлена своя цена.

Данная антенна состоит из следующих частей:

  • Приемника. Устройство, которое помогает принимать цифру.
  • Усилитель. Он позволяет усиливать сигнал системы.
  • Распределительная система. Это приспособление, с помощью которого настраивается телевидение.

Существуют некоторые преимущества этого устройства:

  1. Функция бесплатного обслуживания. Жилищная компания отвечает за ремонт и установку антенны.
  2. Хорошее качество. Установкой антенной занимаются специалисты, а не жильцы дома. Они рассчитывают расположение района и выбирают оптимальную точку для установки.
  3. Настроить телевещание можно сразу же после переезда в дома. Никакого дополнительного оборудования не требуется.
  4. Клиенты могут одновременно настроить вещание аналогового и цифровового телевидения.

Что касается отрицательных моментов, то он только один – ежемесячная абонентская плата за использование. Она уже раннее включена в оплату коммунальных услуг.

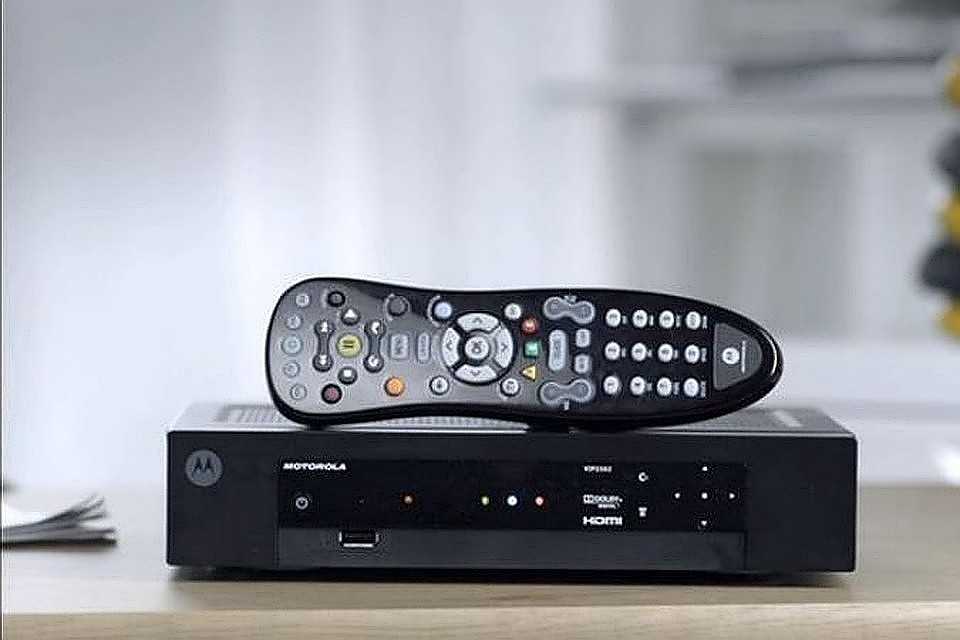

Выбор цифровой приставки

На современном рынке радиоэлектронной техники цифровые приставки для телевизоров представлены в широком ассортименте. Условно ресиверы можно поделить на несколько групп, отталкиваясь от типа вещания:

  • Спутниковые приставки – особые ресиверы, которые нужно подключать к спутниковой тарелке. За ранее нужно избрать соответственного провайдера, к примеру, НТВ плюс либо Триколор TV;
  • Кабельные устройства – приборы, обеспечивающие прием сигнала (пакетов телеканалов). Организацией трансляции занимаются региональные провайдеры. Более известным и масштабным оператором кабельного TV считается компания Ростелеком;

Каждый тип приставок представлен в широком ассортименте. Цена оборудования меняется в согласовании с многофункциональными способностями и аппаратной комплектацией устройства. Главные аспекты выбора цифровой приставки:

  • Эталон цифрового телевещания;
  • Возможность дистанционного управления техникой при помощи пульта;
  • Наличие дополнительных многофункциональных способностей;
  • Список читаемых форматов видео и аудио;
  • Оснащенность ручной системой управления, на случай если сломается пульт;
  • Интуитивное обычный и понятный интерфейс;
  • На задней панели должны находиться все нужные интерфейсы.

Очевидно, что необходимо всегда учесть приоритетный тип цифрового вещания в регионе абонента. К примеру, модель экономного сектора GS-8306 HD поддерживает только 1 формат. Уровень популярности бренда может также свидетельствовать о качестве работы устройства. Потому не стоит брать технику от малоизвестных производителей. Непременно поинтересуйтесь о наличии гарантии.

Максимально возможное количество подключений

К цифровой приставке можно подключить и поболее 3-х телевизоров. Схема подключения остается параллельной, вне зависимости от количества задействованных TV. Но необходимо учесть, что каждый новый телек будет приметно снижать качество трансляции. Хорошим вариантом станет установка новейшей антенны и внедрение нескольких ресиверов для подключения огромного количества TV.

Если слабенький уровень приема юзера не стращает, тогда необходимо просто обзавестись сплиттером с наибольшим количеством разъемов. Помните, что их должно быть больше, чем присоединенных телевизоров.

Перед приобретением сплиттера необходимо уточнить, для какого частотного спектра предназначено это устройство. Метод стопроцентно соответствует схеме с несколькими TV. Но есть и другие варианты. К примеру, если в планах юзера параллельное подключение ресивера к двум телекам, то стандартная схема станет хорошим вариантом. Если остался один свободный разъем сплиттера, то в него можно подключить дополнительный КРАБ, через который обеспечивается подключение дополнительных устройств.

Как к одной антенне подключить 2 телевизора

То, каким способом будет разделятся сигнал на несколько телевизоров, зависит от того с усилителем применяется антенна или без него. Рассмотрим по очереди оба варианта:

Самый простой вариант когда применяется  антенна без усилителя

В этом варианте просто коммутируются антенна с телевизорами через делитель сигнала. Делитель может быть на два, три и более точек подключения. В принципе можно использовать и обычный тройник, в нём нет никакого согласования, всё напрямую, но при хорошем сигнале работать будет не хуже.

Тройник который поможет разделить сигнал выглядит так.

Тройник

При этом не важно в какой из выводов вы подключите антенну, а в какие  телевизоры. В нём, всё напрямую!

Делители телевизионного сигнала с согласованием

Такие делители в свою очередь различаются по полосе пропускания, так для эфирного телевидения полоса пропускания  5 – 1000 мНz, а для спутникового, полоса пропускания нужна больше, например 5 – 2400 мНz. Соответственно делитель для Спутникового Тв можно использовать для Эфирного Тв, а вот наоборот нет.

Если сигнал в вашей местности достаточно хорош, чтобы не пользоваться усилителем – не пользуйтесь им, примените пассивную антенну! Это избавит вас в последующем от различных проблем. (Сгоревший усилитель, проблемы с блоком питания, переусиление сигнала и т.д.)

Рассмотрим вариант подключения нескольких телевизоров к одной активной антенне (с усилителем)

Активная антенна это антенна в которой имеется усилитель, а он нуждается в питании.

При использовании антенного усилителя,  важно что бы напряжение питания на него не обрывалось. Но при использовании схемы указанной выше, именно так и произойдёт

Потому как, через качественный делитель питание на усилитель не попадёт, поскольку там применяется трансформаторная или емкостная развязка.

Но есть несколько вариантов.  Один из них, очень похож на то, что изображено выше. Но, есть одно НО.

В этой схеме применён делитель с проходом по питанию – Обозначено надписью Power Pass, через такой делитель питание на антенну будет проходить. Достаточно одного блока питания. Применение такого делителя очень удобно и с применением цифровых приставок, когда питание на усилитель подаётся прямо с неё и нет необходимости в дополнительном блоке питания.  Одна беда, такого типа делитель не всегда можно найти в провинциальных магазинах.

На помощь приходит вариант номер три. В нём используется обычный делитель, но другая схема подключения. Задача в следующем, нужно подать питание на антенну, но сделать это нужно на промежутке кабеля между антенной и делителем. Для этого понадобится ещё один, вот такой элемент.

Как видите с одной стороны у него игла и резьба, вкручиваем этот разъём во вход делителя. А другая сторона разъёма является антенным гнездом, соединяем туда сепаратор блока питания. Должно получится вот так.

Таким образом  антенна будет обеспечена питанием даже при использовании обычного делителя, без прохода по питанию.

Этот вариант также подходит для применения с цифровыми приставками. В этом случае нет необходимости в меню приставок включать питание антенны, его обеспечит блок питания, который лучше использовать регулируемый, это позволит снижать коэффициент усиления в тех случаях когда сигнал будет слишком сильным.

Дело в том что с активными антеннами часто бывает так, что цифровое телевидение или не показывает совсем, или только часть каналов, или периодически сигнал зависает. Проблема может быть в переусилении сигнала, но стоит на усилитель уменьшить напряжение питания и всё приходит в норму. Вот это и позволяет сделать регулируемый блок питания.

В режиме ручной настройки по уровню шкалы на настраиваемом канале выставляем то напряжение на блоке питания, которое даст максимальный уровень. Учтите что изменения на шкале, после ваших действий отражаются через несколько секунд, не сразу.

На этом пожалуй всё, не посчитайте пожалуйста за труд поделится этой статьёй с вашими друзьями кликнув на кнопки соц сетей. Спасибо!

Необходимое оборудование для подключения

Само подключение телевизионного кабеля к антенне и самому приёмнику не настолько сложно в выполнении, чтобы обращаться за помощью к телемастеру. Изначально вам понадобится правильно подобрать коаксиальный кабель и антенный штекер.

Кабель

Существует множество производителей кабелей. Продукты их производства в свою очередь также имеют отличия как между моделями одной марки, так и, естественно, между моделями разных.

Основные же две категории кабелей можно выделить по типу материала центральной жилы:

  • Чистая медь. Применяют для спутниковых телевизоров. Сигнал, поступающий из пространства вне земной атмосферы, имеет минимальную мощность, поэтому даже мизерные потери здесь неприемлемы. А медь обладает низким сопротивлением, поэтому и используется в этих целях.
  • С омеднением. В таких кабелях сама жила из стали, а сверху покрыта тончайшим медным слоем. Этот вариант используют для приёма эфирного вещания. Имеет место потеря какой-то части сигнала, но совсем незначительная, зато стоимость омеднённой стали определённо ниже.

Выбирая кабель, учтите следующие моменты:

  • Зависимость от типа сигнала. Если у вас спутниковая антенна, лучше использовать марки кабелей известных производителей. Для эфирного или кабельного телевидения подойдут модели и российских производителей.
  • Длина трассы. Чем большее расстояние сигналу приходится проходить до цели (приёмника), тем с большими потерями он до туда добирается. Учитывайте это, ведь даже самые дорогие кабели обладают внутренним сопротивлением. Если расстояние более 5 м, это будет сказываться на качестве передачи.
  • Обхват главной жилы кабеля. Обычно кабельные центральные жилы бывают в 1 мм толщиной. Попадаются и такие, жила которых равна всего 0,5 мм.
    Хотя тонкие провода и удобны для монтажа, они сложнее присоединяются к устройствам, при этом потери по причине сопротивления зачастую больше.
  • Проблемы с предполагаемым путём прокладки. Заранее узнайте о наличии таких источников помех, как нагромождение проводов и электроприборов. В таком случае лучше отдайте предпочтение кабелю с максимально возможным экранированием.
  • Из чего состоит оболочка? Её материал тоже учитывайте при выборе. Снаружи кабель изолирован такими материалами, как ПВХ (чёрный) или полиэтилен (белый). Для уличных антенн лучше выбрать кабель, изолированный более прочным и качественным ПВХ.

Штекер

Подключение вашего телевизора к внешнему источнику сигнала невозможно без применения штекера.

К гнезду на панели присоединяется кабель именно при помощи этого маленького устройства.

Изготавливаются они для телеаппаратуры согласно международным F-стандартам. Современный F-штекер подойдёт как для антенн передачи цифрового ТВ, так и для тех, которые передают аналоговое.

Фактически это шайба, накрученная на кончик кабеля, зачищенная от внутреннего изоляционного материала, с загнутой оплёткой и экраном. Элементы экранирования обжимаются штекером, центральная же жила подсоединяется к слоту приёмника.

Существует три основных и наиболее распространённых вида штекеров.

Накрутный.

Модель имеет усилитель (специальную напрессованную гайку)

Пользователи особенно ценят именно этот вид штекеров за лёгкость их подключения.

Но и свои недостатки у такого штекера тоже имеются:

  • слишком узкое обжимное кольцо провоцирует поломку штекера во время монтажа;
  • короткая резьба изнутри не даёт возможности для плотной фиксации штекера в разъёме;
  • во время прикручивания зачастую случается разрыв оплётных проводников, скручивается защитный слой.

Обжимной. Такие F-штекеры также характеризуются достаточно высокой степенью лёгкости установки:

  • Подготовленный базовым образом кабель (описано далее) вставьте в отверстие конвектора.
  • Прорежьте фольгу с обмоткой.
  • Распределите отогнутый слой по всему диаметру провода.
  • Зафиксируйте к стенке снаружи обжимной подвижной втулкой.

Обжимной штекер

Компрессионный.

Такие штекеры считают наиболее надёжными

Чтобы произвести монтаж и крепление такой модели, нужно не только иметь набор инструментов, предназначенных для проведения таких работ, но и понимать всю специфику процесса подсоединения кабеля к этому штекеру.

Кабель, предварительно подготовленный, вставляют в коннектор специальными щипчиками, а сама гильза подтягивается к торцу.

Подключение и настройка антенны

Разъём для антенны обычно находится сзади телевизора, на нём можно найти маркировку, например, «ANT IN», «ANT».

Если маркировки такой нет, то разъём этот можно легко отличить по его внешнему виду. Это округлая форма, внутри которой находится металлическое более мелкое отверстие для присоединения центральной жилы:

Если ваш телевизор способен принимать и эфирный сигнал, и спутниковый, типа DVB-S , разъёма сзади будет расположено два.

Под тем, куда подключается спутниковая антенна, можно найти маркировки, вроде «ANT SAT» и «IN SATELLITE». В середине разъёма также находится отверстие в центре, которое обрамлено резьбой для привинчивания штекера:

Обыкновенный кабель подключить легко. Штекер поместите в гнездо таким образом, чтобы выступ в его центре попал в отверстие, а кольцевое обрамление покрыло окантовку. Подключая спутниковый кабель, прикрутите штекер с резьбой, чтобы упрочнить соединение.

Общедомовая антенна

Для подключения общедомовой телеантенны обратитесь в управляющую компанию для заключения договора. За доступ к общедомовой используемой антенне взимается определённая вашей управляющей компанией плата. Тарифы зависят от региона.

После подписания бумаги вам присоединят ответвление кабеля из вашей квартиры в общую разводку. Проложите шнур по вашей квартире, а после этого присоедините к нему штекер.

Общедомовая антенна отлично подойдёт тем, кто не хочет терять своё время на выбор, покупку, подключение и установку своей антенны. Но качество работы коллективного оборудование будет зависеть исключительно от компании, предоставляющей услугу.

Перед тем как принять решение о подключении, выясните у соседей, довольны ли они качеством принимаемого их телевизорами сигнала.

Особенности подключения антенны к ТВ

Разница в подключении к разным моделям телевизоров зависит от того, встроен ли у модели тюнер. Возможно, ваш телевизор предназначен только для передачи цифрового эфира. В каких-то случаях необходимо докупать оборудование. В целом, подход к настройке отличается незначительно.

Рассмотрим особенности подключения ТВ от самых распространённых производителей:

Присоединение кабеля без штекера

Бывают случаи, когда в срочном порядке требуется примонтировать к ТВ-приёмнику антенну, а штекера у вас нет. На небольшой промежуток времени можно осуществить подключение без его использования.

Делайте это в такой последовательности:

Помните, что это только временная мера, как можно скорее обзаведитесь штекером и установите его.

Как подключить сразу несколько телевизоров к единой антенне?

При необходимости подключения не одного телевизора, подготовьте специальные для этого устройства – сплиттеры и разветвители. Далее следуйте инструкции:

При использовании активной антенны позаботьтесь о том, чтобы ваш сплиттер имел проход по питанию или подключите дополнительный блок питания.

Сплиттеры могут иметь от двух до восьми выходов. При подключении более значительного количества ТВ-приёмников придётся производить расчёты и продумывать построение цепочки из сплиттеров.

Разный контент на каждый телевизор

Все описанные выше способы дают возможность транслировать на телевизоры синхронный контент. Это значит, что члены семьи не смогут одновременно подключиться каждый к своему любимому каналу.

Для решения этой задачи придется приобретать отдельные приставки для каждого ТВ. При этом роутер можно оставить в единственном экземпляре. Главное, чтобы у него было нужное количество свободных LAN-портов. Более того, придется изменить договор с Ростелеком, чтобы подключить новое устройство к услуге интерактивного телевидения.

Подключить вторую приставку Ростелеком можно по следующей схеме

В-принципе, все работает точно также, как и в случае с одним ТВ.

Источник

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
DS-сервис
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
