Антенна своими руками для телевизора комнатная: 6 вариантов изготовления с пошаговыми инструкциями

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора — от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
Несколько хомутов или металлических полос для закрепления труб на держателе.
Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

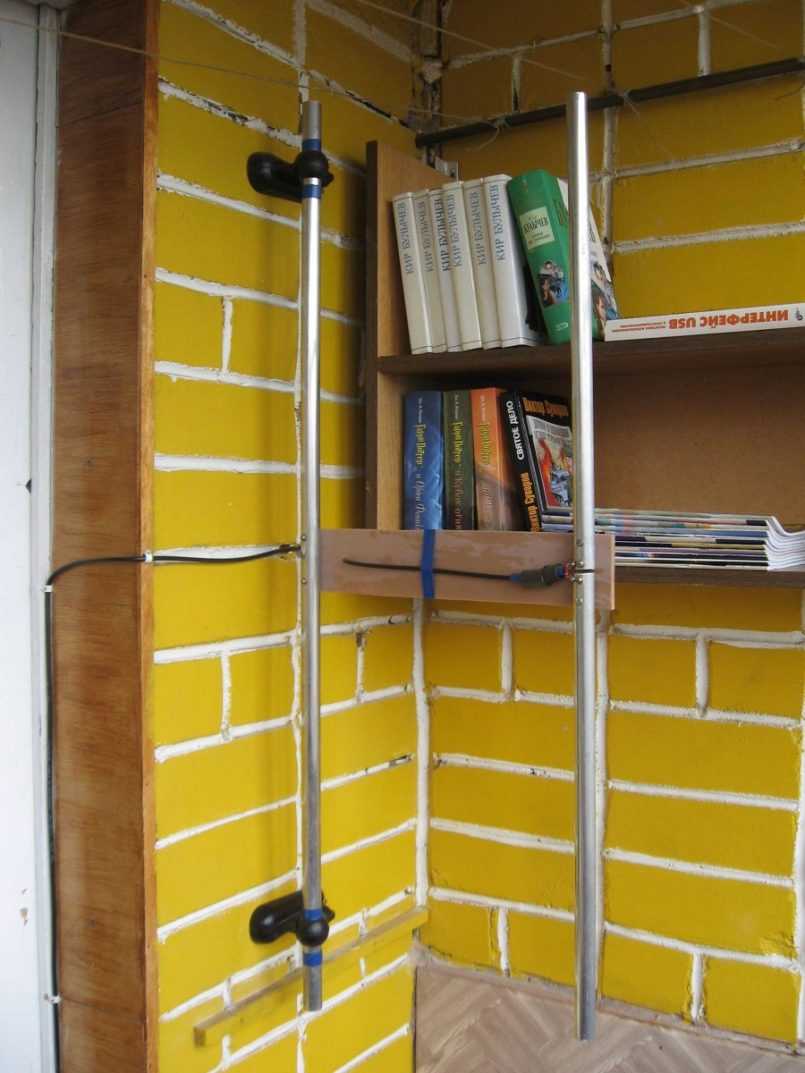

Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

Антенна Харченко для цифрового ТВ

Сборка антенны Харченко для приема цифры выполняется так:

Определение поляризации и волновой частоты.
Изготовление медной биквадратной антенны в форме зигзага. Расчет стороны квадрата осуществляется путем деления длины волны на 4.
Конструкция должна иметь форму овала, быть стянутой посередине. Боковые части не соприкасаются, однако располагаются очень близко друг к другу.
Подведение провода антенны к точкам сближения с 2 сторон. Нужно осуществить блокировку одного направления диаграммы. Для этого устанавливается плотный экран, сделанный из меди. Его нужно разместить на кабельной оплетке.

Настройка и поиск каналов

Таблица частот и тематик цифровых телеканалов, вещание которых ведется во всех регионах Российской Федерации:

Канал	Частота, МГц	Тематика
Первый	546	Федеральный
Россия-1	Федеральный
Матч	Спорт
НТВ	Федеральный
Пятый	Федеральный
Культура	Федеральный
Россия-24	Новостной
Карусель	Детский
ОТР	Социальный
ТВЦ	Федеральный
РЕН ТВ	498	Федеральный
Спас	Религия
СТС	Развлекательный
Домашний	Развлекательный
ТВ3	Развлекательный
Пятница	Развлекательный
Звезда	История
Мир	Универсальный
ТНТ	Сериалы и кинофильмы
Муз-ТВ	Музыка

Возьмите пульт (если вы подключили ресивер к телевизору, используйте пульт от приставки, а также активируйте режим AV), зайдите в меню, выберите пункт «Каналы». Начните автоматический поиск телеканалов. Можно искать каналы и вручную, однако это займет гораздо больше времени. Плюс цифрового ТВ в том, что вам не нужно тонко регулировать частоту найденного канала для устранения помех. Если телеканал найден, то изображение в любом случае будет четким, с отличным качеством звука.

Используем пивные банки

Сегодня доступно множество схем, по которым можно собрать хорошую домашнюю антенну. Конструкция из пивных банок собирается очень быстро, причем все необходимые материалы есть под рукой. Конечно, такая антенна сверхустойчивый сигнал не гарантирует, но для дачи или дома в деревни — рабочее решение.

Что требуется для сборки:

банки алюминиевые из-под любого напитка, но одинакового объема;
антенный провод, длина определяется индивидуально;
штекеры;
изоляция или скотч;
деревянная или пластиковая планка для основания.

Если все эти элементы есть, пора выяснить, как быстро сделать антенну для телевизора:

Подготавливаем провод. Отмеряем 10 см от конца кабеля. Делаем надрез и устраняем изоляционный слой. Скручиваем экран в единую жилу. Убираем изоляцию с медного провода. На другой конец провода необходимо надеть антенный штекер.
Фиксируем контакты. К одной банке с помощью небольшого болта крепим медную проволоку, а к другой — скрученный экран. Для стабильного сигнала провода лучше припаять.
Применяя скотч или изоляцию, фиксируем банки к подготовленной планке. Располагаться они должны строго по прямой. Любое отклонение приведет к тому, что самодельная конструкция работать не будет.

Остается только экспериментировать с расположением антенны и расстоянием между банками. Оптимальным считается 7.5 см между краями банок. Хотя в определенных ситуациях дистанция может быть уменьшена или увеличена.

Расчет

В зависимости от конструкции самому можно изготовить всеволновую антенну или с работой в конкретном частотном диапазоне. Между ними есть одна принципиальная разница — всеволновые устройства не способны принимать слабый сигнал, особенно заглушенный фоном более сильного излучения. Другие самодельные антенны не охватывают все частоты цифрового вещания.

Чтобы правильно сделать рабочую антенну для цифрового ТВ, к ее расчету нужно подходить ответственно еще по одной причине — на практике невозможно проверить качество приема цифрового сигнала.

Если при низком уровне сигнала аналоговое телевидение работает с помехами, но показывает, то в цифре никакого изображения нет и непонятно, в устройстве проблема или в другом (кабель, слабый сигнал на приеме). В этом случае опытно-конструкторские работы с уже включенной антенной не получатся.

Современные Smart телевизоры и ресиверы отображают уровень регистрируемого на приемнике сигнала, но большинство обычных цифровых устройств данную функцию не поддерживают. Самому сделать даже простую дециметровую антенну без расчета невозможно, если только она не всеволновая.

Правила расчета

Цифровое ТВ вещает с разных мультиплексов на разных частотах, что соответствует разной длине волны. Чтобы принимать качественный сигнал, излучаемая волна должна полностью «лечь» на активную область приемника.

Следовательно, расчет антенны для цифрового телевидения своими руками нужно выполнить по следующей схеме:

рассчитать для антенны длину волны DVB-T2, излучаемой при вещании каждого мультиплекса;
выбрать волну наибольшей длины;
вычислить полудлину поперечного сечения волны, т.к. она перпендикулярно проецируется на приемник.

Ниже будет рассмотрен порядок расчета активной области для цифровой антенны своими руками, а в качестве примера берется расчет частоты вещания в Москве.

Практический пример

Сегодня в Москве работают три пакета каналов эфирного ЦТВ:

1-й мультиплекс (32 ТВК, 546 МГц);
2-й мультиплекс (24 ТВК, 498 МГц);
3-й мультиплекс (34 ТВК, 578 МГц).

Расчет длины волны выполняется по формуле ƛ = 300/F, где F — частота в мегагерцах (МГц). В результате каждый мультиплекс отправляет волну:

ƛ1 = 300/546 = 0.55 м;
ƛ2 = 300/498 = 0.60 м;
ƛ3 = 300/578 = 0.52 м.

Получается, ретрансляторы второго мультиплекса московского телевидения излучает волну наибольшей длины, которая в дальнейшем и будет использована для расчета.

Важно! Для удобства расчета полученное значение можно округлить, но только в большую сторону!

Осталось дело за малым — рассчитать длину активной области будущего приемника, которая и будет принимать сигнал. Т.к. излучаемая волна имеет синусоидную форму, то ее поперечное сечение составит ½ длины, а полудлина — ¼. Итого получается 0.60/4 = 0.15 м = 15 см для телевидения в цифре.

Совет! В качестве примера показан расчет для всех мультиплексов, но его можно упростить, вычисляя значение только для одного пакета каналов. Наибольшая длина электромагнитной волны всегда будет у излучения более низкой частоты.

Расчет антенны Харченко

Рассчитывать можно в ручном режиме, используя простые формулы и параметры ретрансляторов с карты цифрового телевидения. Или же воспользоваться калькулятором для расчета. В последнем случае итоговые значения для соблюдения размеров будут намного точнее. К тому же получить размеры с калькулятором намного быстрее и легче. Калькулятор находится в следующем разделе статьи.

Чтобы рассчитать длину проволоки и понять, где нужно делать загибы, следуйте пошаговому алгоритму ниже.

Сначала нужно узнать частоту, на которой передает телесигнал вышка в вашем регионе или там, где нужно настроить каналы. Для этого откройте карту ЦЭТВ.
В строке «Адрес или объект» напишите полный адрес, обязательно укажите номер дома. Нажмите на кнопку «Найти».
Картографический сервис стрелкой покажет, где находится указанный дом. Кликните по нему, после чего отобразятся характеристики телевизионных вышек. Это две ближайшие вышки, которые вещают в указанной местности.
Выберите вышку, желательно ту, которая установлена ближе. Смотрите на строку «Направление».
Теперь нужно взять частоты обоих мультиплексов и вычесть среднее значение.

Используем формулу для вычисления длины волны (λ):

λ = c/F,где

λ — длина волны;
C – скорость света (3*108 м/с);
F – средняя частота, рассчитанная несколькими строками раньше (500 МГц).

Получаем, что длина проволоки для изготовления одного квадрата (ромба) λ = 300/500 ≈ 0,6 м ≈ 60 см.

Так как полученное значение является длиной проводника одной части Харченко, то общая длина проволоки будет вдвое больше, то есть 60*2 = 120 см.

А сторона квадрата в четыре раза меньше длины всего квадрата, т. е. L = 60/4 = 15 см.

Теперь мы четко понимаем, на каком расстоянии нужно делать загибы и какой длины необходима проволока.

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

найти в интернете ближайшие мультиплексоры в регионе или городе;
определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны, f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

λ = 300/500 = 0,6 м;
λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
Телевизионный кабель для передачи видеосигнала.
Линейка для измерений, карандаш или маркер для нанесения отметок.
Пассатижи или тиски с молотком для придания проволоке нужной формы.
Отражатель из фольги или металлической сетки.
Паяльник с припоем и канифолью.

Для кольцевой антенны вам понадобится:

Кусок коаксиального кабеля.
Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Логопериодическая

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

Главная особенности конструкции:

вибраторы переменной длинны крепятся на общей оси;
длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.

Читайте подробнее о конструкции и методах изготовления логопериодической антенны.

Здесь лишь напомним ключевые моменты:

Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
Стержни соединяются перемычкой.
Подключается коаксиальный кабель.
Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.

Преимущества:

Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.

Недостатки:

Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.

Народный рейтинг самодельных антенн для цифрового ТВ

Самый честный рейтинг — это тот, который сформирован людьми, уже сделавшими одну или несколько самоделок. У вас есть 2 голоса. Выберите наилучший (+) и наихудший (-) по вашему мнению вариант самодельной антенны:

Общий балл
386

46
–

432

Общий балл
128

49
–

177

Общий балл
60

26
–

Общий балл
43

20
–

Волновой канал

Общий балл
37

21
–

Общий балл
22

39
–

Общий балл
21

12
–

Предыдущая
АнтеннаРасчет и сборка антенны «тройной квадрат» для DVB-T2
Следующая

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
Антенный штекер, соответствующий вашему телевизору.
Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
Крепежные элементы: изолента, скотч, или пластиковые хомуты.
Паяльник, стандартный припой, флюс для пайки алюминия.
Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

Что относят к исходным данным для расчёта антенны

Чтобы изображение на экране телевизора при использовании цифрового ТВ было качественным, важно правильно рассчитать искомую длину электромагнитной волны. Только при помощи точных данных можно рассчитывать на идеальный результат. Найти длину можно при помощи специальной формулы:

Найти длину можно при помощи специальной формулы:

λ = 300 / F, где

F − это частота принимаемого сигнала в МГц.

Определить данный параметр можно, уточнив частоту вещания в вашем населённом пункте. Это можно сделать прямо в поисковике либо оформить запрос в соответствующую телерадиостанцию. Полученный результат делим пополам и получаем нужную нам величину. Приведём пример: предположим, телевышка передаёт сигнал в Московскую область с частотой 714 МГц. Подставляем это значение в нашу формулу:

λ = 300 / 714 = 0,42 / 2 = 0,21 м = 21 см

это длина электромагнитной волны, которую будет принимать антенна.

ВНИМАНИЕ!

В вашем случае параметры будут совершенно другими, выше предложенные вычисления выполнены в качестве примера для ориентировки.

Варианты антенн

Все виды радиоантенн можно поделить на мобильные и стационарные, также они могут быть направленными и ненаправленными.

Для направленных характерна ориентация на определенную точку (источник сигнала) в пространстве, они действуют на небольших расстояниях (50-100 м). Ненаправленные ориентированы на сигнал по всей окружающей площади.

Антенна также может быть стержневой, проволочной и телескопической. Последняя представляет собой складывающуюся конструкцию, напоминающую многоколенную рыбацкую удочку. Такие модели часто встречаются на магнитофонах, музыкальных центрах, на автомобилях.

Как можно сделать самостоятельно антенну для цифрового ТВ

Любой ТВ-сигнал передается в пространстве от трансляторов телевышки к приемнику телевизора электромагнитной волной в форме синусоиды, которая имеет большую частоту. Когда волна проходит через поверхность антенных лучей, в ней устанавливается напряжение V. Каждая синусоидальная полуволна создает разность потенциалов с определенным знаком.

Под воздействием установленного напряжения, которое приложено к замкнутому антенному контуру входного сигнала с сопротивлением R, в сигнале протекает электроток. Схема телевизора осуществляет его усиление и обработку, в результате чего на экран выводится картинка, а в динамики – аудио.

Конструкция приемника должна соответствовать следующим требованиям:

Сделана аккуратно, с высокой степенью точностью, которая исключает потери сигнальной электромощности.
Направленность строго по оси электромагнитной волны, которая идет от передатчика.
Ориентация по типу поляризации.
Защита от внешних помех такой же частоты. Помехи могут поступать от генераторов, радиовышек, электрических двигателей, иного аналогичного оборудования.

Усиливаем сигнал без усилителя

Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.

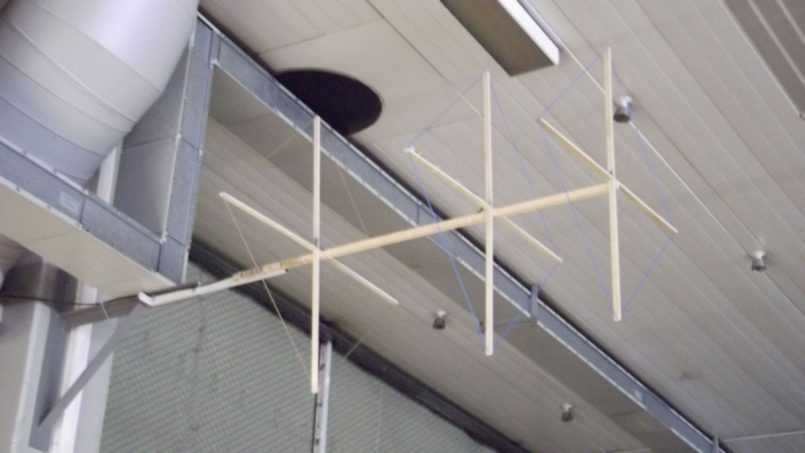

Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.
