Ips и другие типы панелей мониторов

Сравнить несравнимое

LCD vs LED

LCD, TFT, LED, AMOLED и прочие «леды» – всего лишь сокращенные обозначения, а различий между ними –пропасть. Тем более что некоторые из этих понятий несопоставимы. Так, никто вам не скажет, какой телевизор лучше: LCD или LED, поскольку LCD (Liquid Crystal Display) – это дисплей на жидких кристаллах или просто ЖК, а LED (Light Emitting Diode) – один из видов его подсветки (светодиодный). То есть телевизор может быть LCD и LED одновременно.

Структурная схема LCD-экрана с LED-подсветкой показана на рисунке ниже:

LED-подсветка, в отличие от устаревшей люминесцентной (CCFL), обеспечивает равномерное распределение света по поверхности экрана и более высокий уровень яркости. Кроме того, она потребляет меньше энергии и дольше служит.

TFT vs LCD

«А как насчет телевизора с экраном TFT? Он лучше LCD или хуже?» Ни то, ни другое, ведь TFT (Thin Film Transistor) – это ЖК-дисплей с активной матрицей, разновидность LCD. Активная матрица – это система управления цветопередачей дисплея, где каждый пиксель регулируется собственной группой тонкопленочных микротранзисторов.

В отличие от пассивной матрицы, где оттенок пикселей регулируется линейно (по строчкам и столбцам), активная в 5-6 раз быстрее реагирует на смену картинки, имеет более высокую яркость, контрастность и углы обзора, а также потребляет меньше энергии.

Жидкокристаллические экраны всех современных TV, мониторов, смартфонов и планшетов имеют активную матрицу, поэтому сравнивать LCD и TFT в отношении этих устройств неуместно.

TFT vs IPS. Свойства и версии IPS

«Но ведь экраны IPS определенно лучше TFT, не зря об этом пишут на форумах!?» И снова те, кто так пишет, не угадали. IPS – это разновидность TFT. Такая же, как TN, PLS, VA, MVA, PVA и прочие. TFT-шками иногда ошибочно называют дисплеи TN (Twisted Nematic), которые действительно не блещут качеством картинки – из всех вариантов TFT у них наихудшая передача цвета, самые малые яркость и контраст и очень ограниченные углы обзора. Зато экраны TN отличаются низкой стоимостью, быстрым откликом и высокой частотой обновления.

Сравнение дисплеев IPS и TN.

IPS (In Plane Switching) – это следующий шаг в развитии технологии активных матриц, который устранил основные недостатки TN. Изменение положения кристаллов и точек подачи напряжения на ячейку привело к тому, что черный цвет стал действительно черным, а при взгляде на экран сбоку цвета остаются такими же, как если смотреть на него спереди. Кроме того, в экранах IPS заметно улучшилась цветопередача и увеличилась общая яркость и контрастность, но скорость отклика в сравнении с TN, наоборот, уменьшилась.

Сегодня IPS параллельно развивают 3 компании – Panasonic (принял «эстафетную палочку» от разработчика первой версии – Hitachi), NEC и LG. Каждая версия и поколение этой технологии имеют свои особенности и наименования.

• К линейке Hitachi и Panasonic относятся: IPS (Super TFT), S-IPS (Super-IPS), AS-IPS (Advanced super-IPS), IPS-Pro (IPS-provectus, IPS alpha, IPS alpha next gen).
• Разработки NEC носят названия: SFT (Super fine TFT), A-SFT (Advanced SFT), SA-SFT (Super-advanced SFT), UA-SFT (Ultra-advanced SFT).
• Продукция LG называется: S-IPS (Super-IPS), AS-IPS (Advanced super-IPS), H-IPS (Horizontal IPS), E-IPS (Enhanced IPS), P-IPS (Professional IPS), AH-IPS (Advanced high performance IPS).

Собственную версию IPS, которая получила название PLS (Plane to Line Switching), развивает и компания Samsung.

Матрица светодиодов.

Все разработчики совершенствуют технологию в одних и тех же направлениях. Это уменьшение времени отклика, увеличение контрастности, глубины и естественности цвета, улучшение углов обзора, устранение цветовых искажений, снижение энергопотребления, а главное – удешевление производства матриц. Компьютерные мониторы с экранами IPS последних лет по скорости отклика уже «наступают на пятки» TN и могут использоваться не только для профессиональной графики, но и для динамичных игр.

Большинство пользователей, кроме, пожалуй, профессионалов в области графики и дизайна, не заметят различий картинки на IPS-дисплеях разных марок, но отличия между их бюджетными и топовыми версиями есть и довольно существенные. Наивысшее качество изображения воспроизводят матрицы P-IPS и AH-IPS производства LG. Они же самые дорогие.

Динамика движений

Читая все вышеизложенное, вы, вероятно, уже могли подумать, что VA матрицы однозначно превосходят IPS по всем показателям. Это не совсем так. Как уже сказано выше, из-за особенностей структуры, а именно горизонтального выравнивания пикселей, последний тип имеет больший угол обзора.

При отклонении, уже на 25 градусов, картинка на VA дисплее существенно теряет в плане контрастности и цветопередачи, тогда как IPS экран, даже при повороте на 50 градусов не теряет в качестве.

Кроме того, последний тип дисплеев потребляет существенно меньше электроэнергии из-за низких пиковых уровней яркости. При сегодняшних ценах на коммунальные услуги, это также может оказаться важным.

При обработке движущихся картинок, существенной разницы в качестве у обеих типов матриц нет.

Качество цвета

Качество цветов является ещё одним отличием между панелями TN и другими типами. Можно выделить в мониторах два параметра: глубина цвета (или битовая глубина) и цветовой диапазон.

По этим двум параметрам панели TN являются аутсайдерами. Особенно мониторы начального уровня поддерживают только 6-битный цвет и используют управление частотой кадров, которое также называется FRC или имитация полутонов, чтобы достичь стандартного 8-битного цвета.

6-битные панели обычно отображают цветовые полосы, тогда как панели с естественной поддержкой 8-битного света демонстрируют более плавные цветовые переходы и результат в плане цвета у них более качественный.

При этом не все панели TN являются 8-битными. Мониторы верхней ценовой категории такого типа 8-битные, но всё же большинство этих мониторов 6-битные даже в наши дни. Если вам нужен 8-битный монитор, лучше выбирать тип IPS или VA, где много нативных 8-битных моделей.

Что касается нативных 10-битных мониторов, обычно это IPS. Также встречаются подобные панели VA, но довольно редко. Большинство якобы 10-битных мониторов на самом деле 8-bit+FRC и лишь дорогостоящие мониторы профессионального уровня предлагают нативный 10-битный цвет.

Бюджетник не сдаёт позиций

Тип матрицы монитора TN (Twisted Nematic) считается на рынке долгожителем среди конкурентов. Благодаря низкой цене и доступности мониторы с этой матрицей установлены во всех государственных и учебных заведениях, офисах многих компаний мира и на больших предприятиях. По статистике, 90% всех мониторов в мире имеют TN-матрицу. Наряду с ценой ещё одним достоинством такого монитора является малое время отклика матрицы. Данный параметр очень важен в динамических играх, где скорость прорисовки играет первостепенную роль.

А вот с цветопередачей и углом обзора у таких мониторов не сложилось. Даже модернизация TN-матрицы путём добавления дополнительного слоя для увеличения углов обзора не дала нужных результатов, лишь добавила к названию типа экрана «+film». Нельзя забывать и про энергопотребление, которое значительно превышает в режиме работы всех конкурентов.

IPS матрицы разновидности

IPS — одна из первых технологий производства TFT экранов, была придумана в 1996 году  (Hitachi) как альтернатива TN дисплеям, имеет широкие углы обзора, более глубокий чёрный цвет, хорошая цветопередача, недостаток  большое время отклика, что делало их не пригодными для игр.

PLS матрицы

PLS — (Plane-к-Line Switching)  быстрое переключение, PLS это по сути матрица IPS только изготавливается другой компанией которая придумала своё обозначение и свою технологию производства. К плюсам относится:

• время отклика составляет 4 мили секунды  (GTG). GTG это время необходимое для изменения яркости пикселя с минимальной яркости к максимальной.
•  Широкие углы обзора без потери яркости картинки.
• Увеличенная яркость дисплея

AD-PLS матрицы

AD-PLS — та же  панель PLS но как заявляет samsung немного изменена технология производства, как говорят многие эксперты, это просто пиар.

S-IPS матрицы

S-IPS — усовершенствованная технология IPS в этом направлении проводят разработки компании NEC   A-SFT, A-AFT, SA-SFT,  SA-AFT, а также LG.Display (S-IPS, e-IPS, H-IPS,  p-IPS). Благодаря усовершенствованию технологий удалось достичь уменьшения времени отклика до 5 мили секунд, что сделало эти дисплеи пригодными для игр.

E-IPS, AS-IPS матрицы

E-IPS, AS-IPS — Enhanced and Advanced Super IPS, разработки (Hitachi) одно из улучшений IPS технологий увеличение яркости и уменьшение времени отклика

H-IPS матрицы

H-IPS — Horizontal IPS, (LG.Display) в этом типе матрицы пиксели размещены горизонтально. улучшена цветопередача и контрастность. Большая половина современных IPS панелей имеет горизонтальное расположение пикселей.

e-IPS матрицы

e-IPS — (LG.Display) следующее усовершенствование производства матрицы дешевле в производстве но имеют недостаток немного меньшие углы обзора.

AHVA матрицы

AHVA — Advanced Hyper-Viewing Angle такое обозначение получили дисплеи компании (AU Optronics), компания образована от слияния Acer Display Technology и подразделения по производству экранов корпорации BenQ.

Жидкокристаллическая матрица

Представляет собой стеклянную пластину с жидкими кристалликами внутри. Как же работают ЖК-мониторы? Кристаллики меняют оттенки по схеме RGB: красный, зеленый, синий. Пассивная ЖК-матрица реагирует на электрические сигналы и отображает инфо на дисплее, активная (TFT) – имеет элементы управления оттенком и яркостью.

А как устроен ЖК-монитор? Он сконструирован из:

• жидкокристаллической матрицы;
• источника света для подсветки;
• контактных проводков;
• оболочки с рамкой из металла для придания жесткости изделию.

Далее подробнее о том, какие бывают ЖК-мониторы, а также о технологиях IPS и TN.

Как и что будем тестировать?

Для чистоты эксперимента и наиболее корректного сравнения 2 типов экранов будем испытывать смартфоны. Именно они используют наиболее качественные матрицы: маленькие дисплеи проще сделать, чем огромные ТВ-панели.

В роли испытуемых выступят 2 смартфона Xiaomi: в левом углу ринга Mi 8 с AMOLED-матрицей, в правом – упрощенный Mi 8 Lite с IPS-экраном.

Принадлежность устройств одному производителю и поколению даёт примерное представление о развитии технологий в срезе.

Более доступный Mi 8 Lite дешевле не в последнюю очередь благодаря экрану, но для сохранения позиции субфлагман должен оснащаться максимально качественной матрицей. Не хуже, чем у флагмана.

Конструктивные особенности

На конструктивные особенности часто обращают внимание в последнюю очередь, хотя стоит сразу определиться с наличием обязательных функций:

• порты;
• встроенные колонки;
• вход для наушников;
• регулировка угла наклона;
• поворотный механизм;
• выдвижная ножка.

Наличие портов

Монитор может оснащаться следующими разъемами:

• VGA — устаревает с каждым годом и его наличие можно считать плюсом только если в системном блоке нет других видео интерфейсов.
• HDMI — в современных моделях является обязательным элементом. Если он отсутствует, значит перед вами бюджетная или устаревшая модель монитора.
• DVI — приветствуется в качестве дополнительного входа на случай, если планируется подключать к монитору дополнительное устройство, например, ноутбук.
• USB — встраивают для удобства использования USB-гаджетов (фонарики, вентиляторы и.т.п.) и как дополнительные разъемы для флешек.
• DisplayPort — создан как конкурент HDMI, но пока не получил широкого распространения. Значительных преимуществ не имеет.

Колонки и наушники

Некоторые мониторы могут оснащаться колонками и входом для наушников. Колонки, в большинстве случаев, используются маломощные и не блещут качеством звука. Но бывают исключения. Например, модели от Asus выдают хороший звук.

Регулировки положения дисплея

Конструкция дисплея должна иметь возможность регулировки угла наклона. То есть, возможность отклонения назад и вперед.

Дорогие модели имеют функцию изменения положения дисплея по высоте за счет выдвижной ножки. Эта функция полезна, так как экран должен располагаться точно напротив глаз. Такая регулировка избавляет от необходимости что-то подкладывать под монитор.

Для дизайнеров и фотографов отличной конструктивной особенностью будет поворотный экран. Он позволит перевернуть дисплей в вертикальное положение для просмотра фотографии или сайта во всю высоту.

Технология IPS

К 1996 году гегемония TN-матриц подошла к концу. Компании Hitachi и NFC успешно завершили совместную разработку инновационной технологии. IPS-матрицы были выпущены в свет и презентованы широким массам.

Основная цель, ради которой создавался этот продукт, — замена устаревшего TN-предшественника. Столь привычные на тот момент недуги, как скудная цветопередача, низкая контрастность и малые углы обзора, остались в прошлом. Новые мониторы закономерно пришли к лидерству на рынке.

«In-Plane Switching» дословно переводится как «внутриплощадочное переключение». Высокое качество картинки этой матрицы достигается за счёт принципиально иного расположения жидких кристаллов. Если в TN они были выстроены по спирали, то в IPS — параллельно друг другу.

Если вдруг Вы еще не знали, то советуем прочитать о том, что такое картридер.

Совершенная картинка

Новое решение предлагает сразу несколько преимуществ, с учетом этого их предшественники попросту не выдерживают конкуренции:

Качественная цветопередача	Полная глубина цвета RGB выдаёт максимально реалистичное изображение без каких-либо отклонений или искажений. Свыше одного миллиарда цветов и их оттенков. Фотографы и дизайнеры оценят это по достоинству.
Высокая яркость и контрастность	Улучшенные показатели яркости и контрастности существенно повышают качество картинки. TN остаётся в проигрыше. Скудность, серость и невзрачность изображения невозможно полностью исправить даже профессиональной настройкой монитора.
Увеличенные углы обзора	Углы обзора у IPS-матрицы также разительно шире её предшественницы — до 178°. Цвет изображения не искажается даже при столь большом отклонении взгляда от центра монитора. На различных TN-матрицах этот параметр составляет от 90° до 150°.
Безопасность при работе	Приход IPS-матриц стал настоящим подарком для пользовательских глаз. Офтальмологи утверждают, что этот вариант более удобен при длительной работе за монитором, нежели TN .

Не обошлось ещё и без маленькой, но приятной мелочи. Реакция на физическое воздействие исключена. Если ткнуть пальцем в TN-монитор, то на месте прикосновения возникнут отчётливо заметные «волны», искажающие изображение. В «In-Plane Switching» эта проблема отсутствует.

Не без изъянов

Однако даже столь инновационную технологию нельзя назвать идеалом. IPS-матрицы всё-таки обладают очевидными недостатками:

Высокое время отклика	У TN-матрицы этот параметр составляет 1 миллисекунду. В случае с IPS — от 10 и выше. Поэтому во время динамичных сцен в играх и фильмах пользователь заметит шлейфы от объектов на экране. Это приводит к эффекту «смазывания» изображения, что негативно сказывается на комфорте восприятия.
Дороговизна	Прорывные технические характеристики не могли не отразиться на стоимости продукта. Даже сегодня, когда цена IPS-матриц существенно снизилась, варианты на TN всё равно остаются дешевле.

Современные матрицы также не лишены вышеперечисленных минусов. Однако было бы несправедливо заявлять, что технология осталась на месте в сравнении с былыми вариациями.

Что бы я выбрал?

Если вы пытаетесь выбрать между S-IPS или *VA матрицами и не знаете, что выбрать, то я советую *VA, которым вы будете очень довольны. *VA отлично подходит для работы с цветом — переплачивать в 2 раза больше за название матрицы и большие углы обзора S-IPS, по сравнению *VA не стоит — разница в качестве не стоит этих денег. Для игр, офисных/интернет дел, просмотра фотографий, простейшего редактирования картинок, фотографий и видео, и просмотра фильмов в одиночку — отлично подойдёт TN. Даже при необходимой сноровке + специфических режимов SuperBright (Video) можно смотреть фильмы на TN на диване при незначительных, незаметных искажениях цветов (а, да зачем они фильму

Для обработки фотографий, работы с цветом в видео (в нужных местах смонтировать можно и на TN, ага?), рисованием на планшете, лучше подойдёт *VA. В бонус — на нём отлично можно смотреть фильмы, развалившись в кресле (высокая яркость в помощь). А играть и заниматься интернет/офисными делами на нём так же удобно, как и на TN.

p.s. После покупки *VA, я сразу заметил на «Welcome screen» в Windows XP слева снизу фиолетовый градиент :), чего не замечал на старых TN.

IPS (In-Plane Switching)

1. IPS – полная противоположность TN-матрице. Имеет огромное множество вариаций, которые направлены на улучшение тех или иных параметров. Например:
2. S-IPS (Super IPS) – самая первая модификация стандартной IPS матрицы. В продаже уже найти практически нереально. Из-за того, что кардинальных улучшений не было, в мире дисплеев быстро появились более продвинутые аналоги. Вся разница с IPS заключалась лишь в увеличенных углах обзора с более высокой скоростью реакции пикселя.
3. H-IPS (Horizontal IPS) – отличается от предыдущей версии лишь увеличенной контрастностью. И поэтому тоже уже практически не встречается в продаже.
4. P-IPS (Professional IPS) – из расшифровки аббревиатуры становится ясно, что предназначен данный тип матрицы для профессиональных задач. Потребности в таких матрицах у среднестатистического пользователя, даже если он работает с фотографиями – нет. А потому встретить на рынке представителей данной разработки можно очень редко. Ключевая особенность – великолепная цветопередача (глубина цвета 30 бит и 1.07 миллиарда цветов).
5. AH-IPS (Advanced High Performance IPS) – самая новая разработка IPS матриц. Здесь немного улучшены все параметры в сравнении с обычной IPS. Увеличена яркость, улучшена цветопередача, снижено энергопотребление и время отклика. На данный момент – это самая распространенная матрица IPS на рынке.

В зависимости от типа технологии производства, IPS матрицы могут различаться пиксельной структурой, контрастностью панелей, цветовыми фильтрами и так далее. Но если обобщить, то все IPS в производстве очень дорогие относительно той же простой TN, имеют большее время отклика, а также отличаются повышенным энергопотреблением. Связано это с конструктивными особенностями матрицы, в которые мы не будем углубляться.

На другой стороне весов, напротив вышеперечисленных недостатков, лежат весомые плюсы – хорошая цветопередача, высокая контрастность и большие углы обзора (значения могут достигать 178 градусов по горизонтали). Сегодня можно найти различные виды данной матрицы, которые будут иметь низкое время отклика (вплоть до 1 мс) и обладать высокой энергоэффективностью – но такие дисплеи будут стоить в разы дороже TN.

Вам стоит присмотреться к IPS, если вы профессионально работаете с изображениями. Например, если вы фотограф или монтажер видео. В этих профессиях естественные цвета – неотъемлемая часть качественно выполненной работы. Также такой тип матрицы будет лучшим выбором для тех, кто проводит много времени за компьютером – высокая контрастность и правильная цветопередача снижают нагрузку на глаза при долгой работе.

Кстати, матрицы IPS используются не только в мониторах и дисплеях ноутбуков, но и в телевизорах. Как выбрать хороший ТВ, мы рассказывали в отдельной статье.

Недостатки матриц TFT

TFT-дисплеи, в отличии от ЭЛТ, могут показывать четкое изображение лишь в одном «родном» разрешении. Остальные разрешения достигаются интерполяцией. Также существенным минусом является сильная зависимость контраста от угла обзора. По сути, если смотреть на такие дисплеи сбоку, сверху или снизу — изображение будет сильно искажаться. В ЭЛТ дисплеях этой проблемы никогда и не существовало.

Кроме того, транзисторы любого пикселя могут выйти из строя, что приведет к появлению битых пикселей. Такие точки, как правило, ремонту не подлежат. И получится так, что где-то посредине экрана (или в углу) может быть маленькая, но заметная точка, которая сильно раздражает во время работы за компьютером. Также у TFT-дисплеев матрица не защищена стеклом, и возможна необратимая деградация при сильном нажатии на дисплей.

ТОП лучших мониторов в ассортименте COMFY

В качестве популярных брендов, производящих мониторы, можно выделить:

LG, Samsung, Acer, Asus, Dell, HP и Apple. Если не вдаваться в подробности кто, для кого и у кого покупает матрицы, кто производит другие составляющие для мониторов, то каждый из производителей заслуживает внимания и уже многолетним опытом заслужил наш интерес к ним. Кто-то использует глянцевые поверхности, кто-то матовые, у кого-то экран темнее или светлее и яркий, где-то встречается даже сенсорный. Каждый бренд умеет выгодно преподнести именно его улучшения в каждом из типов уже известных нам матриц. Мы составили некий рейтинг мониторов для вас, с учетом используемых технологий производства и конечной стоимости устройства.

Среди IPS-устройств, внимания заслуживают эти варианты:

• Dell P2717H
• Dell P2418D
• Philips 243V7QJABF/01
• Philips 273V7QDAB/00
• LG 29WK600-W

Как видите, у каждой из представителей матриц существуют свои неоспоримые преимущества и недостатки, что позволяет им конкурировать друг с другом и существовать уже не один десяток лет. В каждой модификации той или иной матрицы, производители старались уменьшить все недостатки, присущие технологическим особенностям матриц, а также внести какие-то улучшения.

Не забывайте также обращать внимание при покупке на наличие необходимый кабелей и интерфейсов, для соединения вашего компьютера с монитором. Основные варианты – это DVI и HDMI

1.1. Понятие монитора

Мониторы являются устройствами, служащими для обеспечения работы с компьютером пользователя в диалоговом режиме за счет вывода на экран символьной и графической информации, которая передается точками, получающимися разбиением экрана на строки и столбцы.

Современный монитор состоит из экрана (дисплея), блока питания, плат управления и корпуса. Информация для отображения на мониторе поступает с электронного устройства, формирующего видеосигнал. В компьютере этим устройством является видеокарта. В некоторых случаях в качестве монитора может применяться и телевизор .

Количество точек, называемых пикселями, на экране представляет разрешающую способность монитора. В настоящее время компьютерные мониторы работают в режимах различных комбинаций 4х3 и 16х9 соотношений количества пикселей по вертикали и горизонтали .

Современные мониторы делятся по принципу действия на:

• плазменные мониторы;
• жидкокристаллические дисплеи;
• мониторы, базирующиеся на электронно-лучевой трубке.

Самыми распространенными сегодня являются жидкокристаллические дисплеи, но самым высоким качеством изображения обладают плазменные панели .

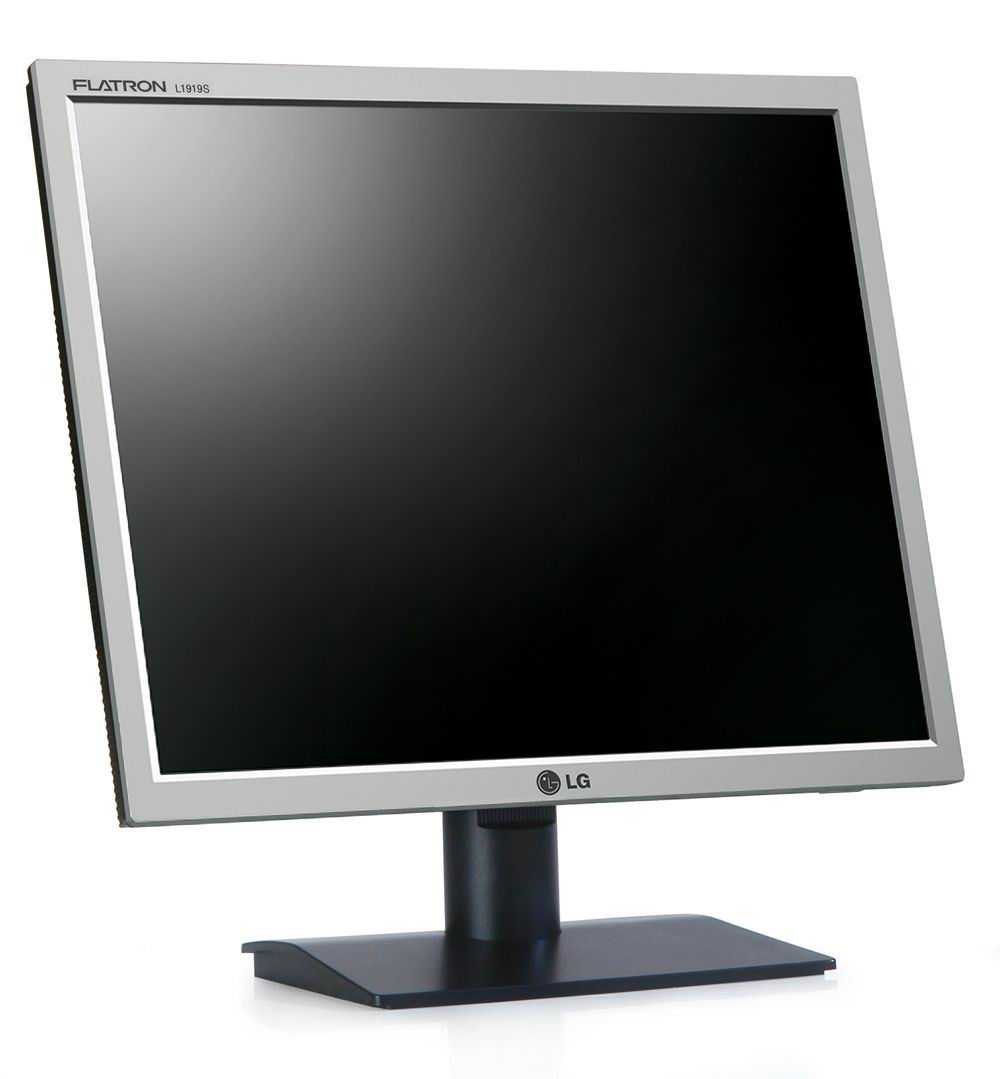

Внешний вид жидкокристаллического монитора представлен на рисунке 1.

Рис. 1. Внешний вид жидкокристаллического монитора

Попробуйте, прежде чем купить

Как Вы, наверное, знаете, обычно в Интернете можно купить монитор дешевле, чем в обычном магазине. К сожалению, покупка онлайн также обычно означает покупку наугад. А с телевизором или монитором это может привести к разочарованию.

Если Вы можете, проверьте монитор, который Вам интересен лично, прежде чем купить его. Вы можете выполнить несколько простых тестов на двоение изображения и размытость изображения, схватив окно мышью и быстро перемещая его по экрану. Вы также можете проверить яркость, посмотреть несколько видеороликов и поиграть на экране, чтобы почувствовать его.

Если Вы не можете ничего из этого сделать, онлайн-обзоры Вам помогут, но остерегайтесь поддельных обзоров.

Таблица преимуществ и недостатков современных матриц мониторов

Тип матрицы	Достоинства	Недостатки
TN	Низкое время отклика (до 1 мс), дешевизна	Маленькие углы обзора, низкая контрастность, плохая цветопередача, инерционность, энергопотребление
IPS	Большие углы обзора, очень хорошая цветопередача (DCI-P3 и Rec. 2020)	Высокая цена, высокое время отклика (5-15 мс), плохие оттенки черного
VA	Низкое время отклика (до 2-3 мс), высокая частота обновления (до 200 hz), хорошая цветопередача, лучшая контрастность (3000:1)	Урезанные углы обзора
OLED	Низкое энергопотребление, большие углы обзора (до 180 гр), мгновенный отклик, высокая контрастность	Маленький срок службы диодов, высокая цена по сравнению с IPS, невозможность создания долговечного дисплея

Ну что же, рассмотрим теперь эволюционный процесс, пройденный дисплеями при становлении на службу человечеству.

Что лучше: IPS или TN матрица?

В экранах ноутбуков, ультрабуков, планшетов и других портативных компьютеров обычно используются жидкокристаллические панели двух типов:

• IPS (In-Plane Switching)
• TN (Twisted Nematic)

У каждого типа есть свои преимущества и недостатки, но стоит учесть, что и предназначены они для разных групп потребителей. Давайте узнаем, какой тип матрицы подойдет именно вам.

IPS-дисплеи: отличная цветопередача

Дисплеи на основе матриц стандарта IPS
обладают следующими преимуществами
:

• большие углы обзора — вне зависимости от стороны и угла человеческого взгляда, изображение не будет блеклым и не потеряет насыщенности цветов
• великолепная цветопередача — IPS-дисплеи передают цвета диапазона RGB без искажений
• отличаются довольно высокой контрастностью.

Если вы собираетесь с предварительной или заниматься видеомонтажом, вам понадобится устройство с экраном данного типа.

Недостатки технологии IPS по сравнению с TN:

• длительное время отклика пикселей (по этой причине дисплеи этого типа в меньшей степени подходят для динамичных 3D-игр).
• мониторы и мобильные компьютеры с IPS-панелями как правило стоят дороже, чем модели с экранами на основе матриц TN.

TN-дисплеи: недорогие и быстрые

Наибольшее распространение в настоящее время получили жидкокристаллические матрицы, изготовленные по технологии TN
. К их преимуществам относятся:

• низкая стоимость
• небольшая потребляемая мощность
• время отклика.

TN-экраны хорошо проявляют себя в динамичных играх — например, шутерах от первого лица (FPS) с быстрой сменой сцен. Для подобных приложений требуется экран со временем отклика не более 5 мс (у IPS-матриц оно обычно больше). В противном случае на дисплее могут наблюдаться различного рода визуальные артефакты, такие как шлейфы у быстро движущихся объектов.

В том случае, если вы желаете использовать на мониторе или ноутбуке со стереоэкраном, вам также лучше отдать предпочтение TN-матрице. Некоторые дисплеи данного стандарта способны обновлять изображение со скоростью 120 Гц, что является необходимым условием для работы стереоочков активного типа.

Из недостатков TN дисплеев
стоит выделить следущие:

• панели стандарта TN имеют ограниченные углы обзора
• посредственную контрастность
• не способны отображать все цвета пространства RGB, поэтому они непригодны для профессионального редактирования изображений и видео.

Очень дорогие TN-панели, однако, лишены некоторых характерных недостатков и по качеству приближаются к хорошим IPS-экранам. Например, в Apple MacBook Pro с Retina используется TN-матрица, почти не уступающая дисплеям IPS в плане цветопередачи, углов обзора и контрастности.

Если на электроды не подается напряжение, жидкие кристаллы, выстроенные в линию, не меняют плоскость поляризации света, и он не проходит через передний поляризационный фильтр. При подаче напряжения кристаллы поворачиваются на 90°, плоскость поляризации света меняется, и он начинает проходить.

Когда на электроды не подается напряжение, молекулы жидких кристаллов выстраиваются в винтовую структуру и меняют плоскость поляризации света таким образом, чтобы он проходил через передний поляризационный фильтр. Если напряжение подать, кристаллы расположатся линейно и свет проходить не будет.

Как отличить IPS от TN

Если вам понравился монитор или ноутбук, а технические характеристики дисплея не известны, то следует посмотреть на его экран под различными углами. В том случае, если изображение при этом тускнеет, а его цвета сильно искажаются, перед вами монитор или мобильный компьютер с посредственным TN-дисплеем. Если же, несмотря на все ваши старания, картинка не потеряла своих красок — данный монитор с матрицей, изготовленной по технологии IPS, либо с TN высокого качества.

Устройство матрицы VA

Разработанная Fujitsu технология предусматривает размещение выключенных кристаллов перпендикулярно поверхности экрана. Это даёт максимальную глубину и чистоту чёрного цвета.

Под разными углами обзора кристаллы видны неравномерно, поэтому была разработана мельтидоменная структура. Она предусматривает выступы на обкладках, определяющие для кристаллов направление поворота. В результате удаётся компенсировать отклонения.

Чтобы снизить время отклика, ведущие производители (Sony, Samsung, CMO) предлагают мониторы и телевизоры с VA матрицей, оснащённые системой Overdrive. Она предусматривает динамическое увеличение напряжения на отдельных участках. Это техническое решение позволяет существенно увеличить угол обзора, а в модификации Advanced MVA ещё и контрастность изображения.
