Как подключить камеру к телевизору

Какие государственные организации и в каких случаях могут заниматься видеонаблюдением?

Наблюдение, предполагающее использование видеосистем и прочих технических средств, включено в перечень оперативно-розыскных мероприятий. Данная норма содержится в ст. 6 ФЗ «Об оперативно-розыскной деятельности».

Право на осуществление данного вида деятельности согласно ст. 13 этого же закона предоставлено ФСБ, МВД, ФСО, федеральным органам госохраны, органам по контролю за оборотом психотропных и наркотических средств, таможенным органам, службе внешней разведке, федеральной службе исполнения наказаний. Кроме того, сотрудники данных органов могут на законных основаниях использовать аппаратуру, предназначенную для скрытой съемки.

Распространённые схемы

Стоит рассмотреть несколько схем системы видеонаблюдения.

Самый простой вариант – USB-конвертер. Он лёгок в установке, размером не больше флешки, совмещается практически с любым ПК и обладает отдельными видеовходами для подключения сразу нескольких камер. Однако качество (разрешение) картинки ниже среднего – по сегодняшним меркам – поэтому он применяется в основном для аналоговых видеокамер. Это расплата за такую простоту и миниатюрность.

В случае с платой видеоввода встраивание данного узла ограничено в рамках внутреннего пространства системного блока. Здесь применяют разъём интерфейса PCI Express. Устройство видеозахвата позволяет следить за происходящим на 16 видеокамерах одновременно.

Наконец, видеокамеры подключаются и напрямую к монитору. На мониторе или телевизоре должен быть композитный видеовход. Для переключения на него имеется как специальная кнопка «Source» на самом видеоустройстве и пульте от него, так и соответствующий пункт в меню настроек.

Задачи, которые можно решить с помощью видеоаналитики

Есть два класса задач, которые успешно решаются с помощью видеоаналитики. Первый класс — задачи, связанные с распознаванием. Чаще всего распознаются лица людей и номера автомобилей или вагонов. Второй класс — задачи, связанные с анализом поведения человека, автомобиля или другого движущегося объекта. Эти задачи более сложные и не так однозначно сформулированы, как, например, задачи распознавания лиц, потому что в распознавании лица необходимо четко сказать, конкретно этот человек, или нет.

Когда же речь идет об анализе поведения человека, очень часто в техническом задании на создание систем видеонаблюдения задача формируется как «выявление неадекватного поведения». Возникает вопрос, что считать неадекватным поведением в каждом конкретном случае? Ведь нигде не указано, что есть «адекватное поведение», и определение это сильно зависит от контекста, поскольку человек ведет себя по-разному в разных местах и разное время. Получается очень много привходящих факторов, которые не специфицируются ТЗ, поэтому формулировки получаются размытые и предлагаемые решения соответствующие.

Специфика работы на объектах транспортной инфраструктуры заключается в том, что системы видеонаблюдения, как правило, следят за движущимися объектами, поскольку именно они представляют какой-то интерес или опасность. В случае транспортных узлов основными объектами интереса являются люди, и их, как правило, очень много. Они постоянно перемещаются, и это серьезно усложняет задачи видеоанализа.

Для примера возьмем детектор движения. Отследить перемещения человека в пустой комнате — это одно, и такая задача решается успешно. Другое дело, когда нам нужно отследить перемещение человека в зале ожидания, где таких людей сотни, и все они перемещаются. На первый взгляд, задачи выглядят примерно одинаково, но с точки зрения сложности технического решения они совершенно несопоставимы. Отследить перемещение человека в переполненном зале ожидания крайне сложно. И задачи, которые необходимо решать на объектах транспортной инфраструктуры, всегда на порядок сложнее.

Вторая большая проблема: на объектах транспортной инфраструктуры, как правило, плохие условия освещенности. Для работы обзорного видеонаблюдения освещенности может быть достаточно, но, например, в зоне, где устанавливаются системы дистанционного распознавания лиц, освещенность должна быть 300-400 лк. Удобнее всего распознавать человека в переходе, поскольку обычно люди двигаются там по определенным траекториям. Но там, как правило, освещенность всего около 100 лк, этого не достаточно. Для работы систем это создает большие проблемы. Приходится в каждом конкретном случае искать новое нестандартное решение.

Подключение камеры видеонаблюдения к монитору

Чтобы транслировать видеокартинку с камеры наблюдения на монитор нужно осуществить их коммутацию.


Специальный видеорегистратор для подключения камеры к монитору

Это можно реализовать тремя способами:

  1. через специальный видеорегистратор;
  2. через персональный компьютер;
  3. прямое подключение.

Для реализации первого способа потребуется приобретение специального видеорегистратора.

Такое решение будет оправданным при создании масштабных систем видеонаблюдения, которые включают большое количество камер.

Для простых систем из одной камеры это будет нерентабельно, поскольку стоимость регистратора достаточно высока.

Подключение камеры видеонаблюдения к монитору через персональный компьютер может реализоваться только при условии наличия специальной платы видеозахвата.

Вместо нее также может использоваться специальный USB-преобразователь, который выполняет функцию платы видеозахвата.


Схема подключения видеокамеры к монитору с помощью компьютера

Стоимость таких устройств также достаточно высока и не всегда оправдывает свое приобретение.

Такое соединение возможно только в том случае, когда монитор имеет соответствующий вход для композитного сигнала – это как правило дорогие специализированные устройства для систем видеонаблюдения. Но, кроме них может использоваться и обычный монитор.

Разъемы

Чтобы решить задачу как подключить камеру видеонаблюдения к монитору напрямую, не приобретая специализированный монитор, а используя обычный компьютерный, следует использовать специальный преобразователь BNC-VGA.

С его помощью можно будет передавать сигнал от композитного выхода камеры BNC к обычному входу монитора VGA.


Преобразователь BNC-VGA для подключения камеры видеонаблюдения к монитору

Использование такого рода переходников позволит осуществить преобразование аналогового композитного сигнала в цифровой, который воспринимает компьютерный монитор.

В качестве монитора для наблюдения также может использоваться и обычный домашний телевизор

Важно, чтобы он имел в наличии разъемы для подключения композитного сигнала через RCA кабель

Схема подключения

Исходя из вышеизложенной информации, можно предложить следующие схемы подключения монитора к камере видеонаблюдения:

  • камеравидеорегистратормонитор;
  • камераплата видеозахвата ПКмонитор;
  • камераUSB-преобразовательмонитор;
  • камераспециализированный монитор с композитным входом BNC;
  • камерапреобразователь BNC-VGAмонитор;
  • камерателевизор с RCAвходом.

Заключение

Если планируется использовать монитор для проверки камер видеонаблюдения и только, то нужно выбирать 5-й или 6-й вариант – они являются самыми бюджетными и не требуют существенных финансовых затрат.

При создании постоянных систем видеонаблюдения, которые планируется длительное время использовать на объекте, можно приобрести и более дорогое оборудование, использовав для подключения одну из первых 4-х схем подключения.

Как просматривать и транслировать?

Между аналоговой и IP-камерой существует ряд отличий. Последние транслируют более качественную картинку и оснащены дополнительными интеллектуальными функциями. Для подключения камер к телевизору требуется выполнить всего 4 шага:

  1. подключить устройства видеонаблюдения к NVR с помощью кабелей Ethernet Cat 5/6;
  2. подключить камеру безопасности NVR к телевизору с помощью кабеля HDMI;
  3. включить сетевой видеорегистратор с помощью адаптера питания;
  4. включить телевизор, после чего на экране появится изображение в реальном времени.

В итоге отпадает необходимость загружать приложение и не нужно подключаться к маршрутизатору. Все аксессуары, необходимые для подключения камер безопасности к телевизору, включены в стандартный пакет NVR.

Существует 5 основных причин, по которым пользователю следует выбрать систему NVR для подключения системы безопасности к телевизору:

  1. простое подключение;
  2. большое пространство для хранения и круглосуточная запись;
  3. работа без сети (без подключения к роутеру);
  4. стабильный сигнал;
  5. простое управление.

Чтобы подключить систему видеонаблюдения к транслирующему оборудованию, понадобится либо физическое кабельное соединение HDML, либо определенное программное обеспечение, которое транслирует видеопотоки с камеры из другого места (ПК или телефона) на телевизор.

Попробовав и протестировав всевозможные методы подключения системы безопасности к телевизору напрямую, пользователи определили самые популярные способы, которые выгоднее всего использовать. Наиболее удобный – система NVR.

Если выбирать другие методы подключения, важно учитывать марку телевизора, который используется для трансляции видео, а также модель самой камеры. Преимущества

Большое пространство для хранения – это самый большой бонус от подключения системы видеонаблюдения к телевизору

При этом не нужно беспокоиться о том, что сохраненное видео в скором времени может быть перезаписано

Большое пространство для хранения – это самый большой бонус от подключения системы видеонаблюдения к телевизору. При этом не нужно беспокоиться о том, что сохраненное видео в скором времени может быть перезаписано

Преимущества. Большое пространство для хранения – это самый большой бонус от подключения системы видеонаблюдения к телевизору. При этом не нужно беспокоиться о том, что сохраненное видео в скором времени может быть перезаписано.

После подключения оборудования видеонаблюдения к телевизору с NVR можно как просматривать картинку с камер в режиме онлайн, так и осуществлять запись изображения. Например, Reolink RLK8-410B4 может вести непрерывную запись в течение нескольких недель при разрешении 4MP Super HD. Но можно выбрать меньшее разрешение – тогда запись может длиться дольше.

После подключения камер видеонаблюдения к телевизору и сетевому видеорегистратору устройство готово к прямой трансляции картинки и сохранению ее в сетевой видеомагнитофон (NVR). При этом маршрутизатор не используется.

Часто бывают ситуации, когда пользователь пытается подключить оборудование безопасности к телевизору, но получает предупреждение о том, что нет сигнала. В основном это происходит при подключении систем безопасности к телевизору с помощью стороннего программного обеспечения. При подключении оборудования видеонаблюдения к телевизору с NVR такой вариант исключается. Как только пользователь подключит все устройства с помощью правильного и простого проводного соединения, на экране появится онлайн-картинка с хорошим качеством сигнала.

Проще управлять камерами безопасности в рамках всей системы. Например, после подключения к телевизору (ПК или другому монитору) можно легко обновить все IP-камеры одновременно с помощью операционной системы NVR.

Виды камер и особенности их коммутации

Современный рынок предлагает несколько технологий видеонаблюдения. Каждая из них имеет не только свои особенности передачи изображения, но и подключения к телевизору.

Коммутация аналоговых камер

Аналоговые камеры хороши дешевизной и простотой оборудования. Их, в отличие от всех остальных камер, можно напрямую подключить к телевизору. В то же время они дают картинку низкого разрешения, которая чаще всего не позволяет рассмотреть мелкие детали объекта. Аналоговые регистраторы (DVR) имеют ряд стандартных функций. Данная технология считается устаревшей, и в большинстве случаев поставщики отказываются от нее в пользу других решений.

Аналоговая камера видеонаблюдения

Коммутация IP-камер

IP-видеокамеры считаются одной из самых старых технологий. Они развивались параллельно с аналоговыми камерами, но всегда были намного сложнее и дороже. В первую очередь нужно понимать, что IP-камера – это сетевое устройство, для работы которого нужна компьютерная сеть. Подключаются к сети посредством компьютерного разъема RJ45, а некоторые оснащены и WiFi интерфейсом. Камера имеет свою прошивку, можно даже сказать операционную систему.

При установке IP-камеры недостаточно просто подключить ее к видеорегистратору. В большинстве случаев необходимо ее настроить, что простому пользователю сложно. В то же время IP-камеры позволяют получать картинку высокого разрешения (до 4 мегапикселей), имеют встроенные цифровые фильтры, позволяющие улучшать качество изображения, а также много других полезных функций. Бывают камеры со встроенным микрофоном и даже динамиком для двухсторонней связи. Кроме того, IP-камеру можно использовать без видеорегистратора: его можно заменить компьютером или планшетом/смартфоном со специальным программным обеспечением.

IP-камера

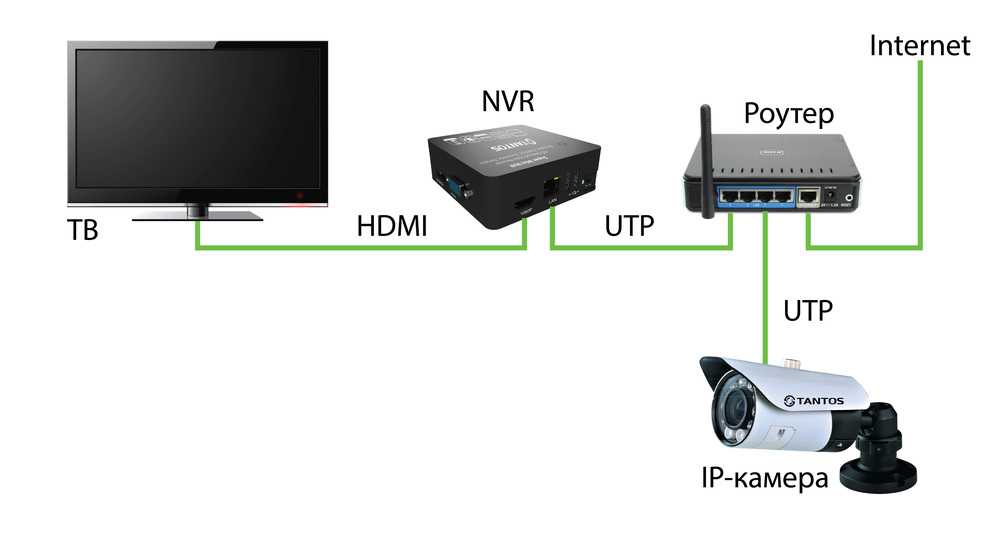

Схема подключения IP-видеокамер

Камеры TVI / HDCVI / AHD

TVI / HDCVI / AHD пришли на замену аналоговым камерам. В большинстве случаев это простые устройства, выдающие картинку высокого разрешения (от 1 до 3 мегапикселей). Некоторые, более дорогие решения, оснащены встроенными дополнительными функциями.

Стоят они дешевле IP-камер, но дороже аналоговых. Эти камеры можно использовать только с видеорегистраторами. По качеству изображения они уступают технологии IP, но одним из их плюсов считается отсутствие задержки получаемого изображения. В IP-камерах задержка есть, и иногда может быть довольно чувствительной.

Подключение подобной системы такое же, как и у обычных аналоговых камер, но к ТВ напрямую подключить их невозможно, так как сигналы несовместимы. Существуют модели, в которых есть кнопка переключения режима работы видео в высоком разрешении в режим аналогового видео – такие камеры подключаются как и аналоговые, все разъемы одинаковы. Картинка на телевизор поступит при переключении на аналоговый режим.

Схема подключения к телевизору HD-камер

Подключение веб-камеры

Перед покупкой веб-камеры нужно учитывать тип телевизора и цель использования.

Подсоединить камеру к телевизору можно лишь при наличии возможности загрузки приложений из интернета. Если ТВ осуществляет лишь приём аналоговых сигналов, требуется подключение дополнительных систем.

Купив аксессуар, нужно выполнить такие действия:

  1. Установите драйвер с помощью компьютера.
  2. Соединив через кабель или переходник телевизор и ПК, настройте возможность использования экрана в качестве монитора.
  3. Измените параметры для корректной работы на панели управления. При необходимости можно дополнительно приобрести USB-удлинитель.

Смарт ТВ

Камеры для подключения к Smart TV имеют ряд функциональных особенностей. Подсоединив устройства между собой через USB кабель, можно пользоваться преимуществами технологии. Таким способом все конфигурации обнаруживаются автоматически. Для совершения видеозвонков достаточно открыть одну из специализированных программ, к примеру, Skype или Viber.

SmartTV предоставляет новый уровень возможностей.

К преимуществам использования можно отнести:

  • увеличенный размер экрана;
  • возможность использовать большой компанией людей одновременно;
  • лёгкое подключение веб камеры и её небольшие размеры;
  • лучшее качество изображения;
  • современный внешний вид.

Процесс подключения Смарт ТВ у разных производителей схожий. Давайте рассмотрим более подробно.

Samsung Smart TV

Устройства от Samsung универсальные и подходят для различных моделей ТВ. Для ответа на вопрос, как подключить веб-камеру к телевизору, нужно точно следовать инструкции:

  1. Выключаем телевизор Самсунг и присоединяем внешнюю камеру с помощью магнитного устройства, которое поможет не повредить корпус.
  2. Соединяем устройство с ТВ через Шнур-проводник передаёт снятое видео на экран.
  3. Включаем телевизор и запускаем нужную программу. Далее можно свободно делать снимки, снимать видео и осуществлять видеозвонки без любых ограничений.

Технология избавляет от надобности производить настройки вручную и подключает всё автоматически.

Самой востребованной моделью веб-камеры среди продукции Самсунг называют VG-STC3000/RU. Современная матрица обеспечивает изображение HD 720p, а скорость передачи 30 кадров/сек. Модель гарантирует отличное качество звука благодаря функции шумоподавления и встроенным четырём микрофонам.

Камеры Samsung Smart TV поддерживает функцию управления жестами.

LG Смарт ТВ

Принцип подключения камеры к телевизору LG схожий с Samsung. Для соединения нужно выполнить такой порядок действий:

  1. На выключенный экран устанавливаем модуль видеосвязи с помощью магнитной установки.
  2. Подсоединяемся к порту USB с помощью длинного шнура-переходника на нужное расстояние.
  3. Включаем одну из программ видеосвязи. Все настройки проходят автоматически.

Выполнив все шаги правильно, можно по максимуму использовать функционал веб-камеры.

LG предлагает собственные веб-камеры. Наибольшим спросом на рынке пользуется самая оптимальная по характеристикам и цене модель AN-VC400. Частота передачи составляет 30 кадров за одну секунду. Матрица, оснащённая двумя мегапикселями, поддерживает расширение экрана 1200×780. В камеру встроен микрофон, а масса устройства составляет лишь 78 грамм. Есть возможность получения стереозвука.

Большой популярностью среди продукции южнокорейского производителя также пользуется веб-камера CY-STC1100.

Sony Bravia

Товары от компании Sony в последние годы становятся особо популярными. Производитель за приемлемую цену предлагает высокое качество, передовые технологии и широкие функциональные возможности.

Отличительных особенностей при подсоединении техники этого японского производителя нет. Общая схема выглядит так: выключаем телевизор, монтируем внешнее устройство. Следом подсоединяем USB кабель к веб-камере и телевизору. Включаем ТВ и пользуемся всеми возможностями Sony Bravia.

Если внимательно следовать инструкции, проблем с настройками и подключением не возникнет.

На рынке также предлагаются универсальные веб-камеры, которые могут подсоединяться к ТВ разных производителей. Компания Logitech, лидер в данном сегменте, использует технологию подсоединения через HDMI кабель. В комплекте предоставлены специальный пульт управления и блок питания. Большинство из них имеют широкоугольные объективы и оснащены несколькими микрофонами.

Подключаем камеры видеонаблюдения к компьютеру или телевизору

Видеонаблюдение для дома, квартиры, дачи или подъезда давно стало повседневностью. Камеры видеонаблюдения сегодня достаточно доступны, а для домашней охранной сети не потребуется даже видеорегистратор, достаточно дома иметь компьютер, ноутбук или же телевизор.

Нас часто спрашивают, как подключить камеры к ПК или TV? Ничего сложного здесь нет. В этой статье мы расскажем Вам, как это проще всего сделать.

Итак, вы купили видеокамеры и у вас есть персональный компьютер. Что дальше? Начнем с того, какого типа камеры Вы купили — аналоговые или цифровые. Если первые, тогда вам еще понадобится прикупить плату ввода видео, либо видеокарту оснащенную TV входом, либо ТВ тюнер, либо преобразователь USB. Все они выполняют одни и те же функции.

Плату видеозахвата, видеокарту или тюнер устанавливают в материнскую плату в слоты PCI- или PCI-е. Они позволяют подключать к компьютеру от 4 до 20 аналоговых камер.

Устройства настраиваются с помощью специального программного обеспечения. С помощью него вы сможете настроить режим записи видеоизображения, включать записи по сигналу детектора движения, создавать видеоархив и даже иметь удаленный доступ к видео через интернет.

Что касается USB-преобразователя, то он гораздо дешевле, компактнее и проще в использовании

Так что если с финансами у вас туго, можно обратить внимание на подобный преобразователь, хотя он немного уступает по техническим параметрам платам видеозахвата и видеокартам с ТВ входом

Перейдем теперь к рассмотрению, как подключить цифровые или, как их еще называют IP-камеры. Если вы собираетесь подключить всего одну камеру видеонаблюдения, то соединение с ней можно установить с помощью Интернета напрямую с помощью сетевой платы. Если камер больше больше то, чтобы не покупать видеорегистратор, можно организовать видеонаблюдение через облачный сервис.

Чтобы подключиться к облачному сервису вам понадобится:

  1. Сетевой кабель «витая пара», который подключается к LAN разъему камеры;
  2. Определить IP адрес камеры;
  3. Выполнить вход на прошивку устройства посредством интернет браузера;
  4. Активировать переключатель поддержки облачного сервиса производителя;
  5. Выяснить ID устройства с помощью программного обеспечения;
  6. Выполнить вход на сайт выбранного вами облачного сервиса;
  7. Внести уникальный код устройства.

Если вы не знаете, как выполнить один или несколько из этих шагов, на облачных сервисах есть инструкции. На каждом сервисе они могут быть различными. Поэтому мы не приводим конкретики по подключению.

Можно подключить цифровую камеру к компьютеру и с помощью специальных программ. Обычно используются утилиты, которые идут в комплекте с камерами.

Для подключения к ПК необходимо камеру через LAN выход подключить к коммутатору, куда подключен и компьютер. Причем, можно напрямую к сетевой плате ПК. После этого в окне любого браузера набрать IP адрес, установленный по умолчанию.

Для каждой фирмы-производителя он свой. Поэтому советуем определить нужный вам по этой табличке:

Ну и в заключении хотим напомнить, что проводной интернет обеспечивает более устойчивое соединение, что исключает зависания картинки, поступающей с видеокамер.

Теперь перейдем к вопросу подключения камер видеонаблюдения к телевизору. Это возможно только в том случае, если у него есть вход для композитного сигнала или, по простому — «тюльпан».

Осуществить подключение поможет расцветка RCA кабеля и разъема. Разъемы типа «тюльпан» имеет установленную цветовую комбинацию, состоящую из трех цветов – красного, желтого и белого.

В системах видеонаблюдения по желтому кабелю передается видеосигнал, а красный и черный (белый) кабели передают питание (12 Вольт) на камеру видеонаблюдения и звук.

В аналоговой камере предусмотрено только два кабеля, то они предназначаются для передачи видеосигнала и питания камеры.

Если камера имеет BNC разъем, то придется оснастить им кабель посредством обжимки или пайки.

BNC подключается к видеокамере, тюльпан – к телевизору. При этом сопротивление коаксиального кабеля, то бишь обычного телевизионного, должно быть не менее 75 Ом.

2021-02-12T17:12:32+03:0018, Сентябрь, 2018|Выбор системы|

Можно ли собрать видеоглазок самостоятельно

Часто чтобы сэкономить человек желает сделать что-то самостоятельно. Поэтому люди хотят сделать такое устройство самостоятельно. Но для сборки видеоглазка необходимо иметь небольшие навыки и некоторые сведения о процессе сборки.

Для сборки видеоглазка необходимо иметь небольшие навыки и некоторые сведения о процессе сборки

Если имеются необходимые составляющие, то можно собрать видеоглазок, который в последующем установите на лестничной площадке

Но в этом варианте есть немаловажный аспект, на который обращают внимание. Если для сборки использовано устройство, которое лежало без дела из-за непригодности, то нужно быть готовым к большим размерам готового оборудования

Что же касается последующего монтажа, то он тоже весьма трудоёмкий.

Для таких целей специально приобретают новомодную видеокамеру, но оборудование такого типа хорошего качества имеет высокую стоимость. Но и это не единственная часть, которая необходима для полной комплектации и в дальнейшем плодотворного функционирования.

У многих в настоящее время возникает вопрос: как сделать видеоглазок из камеры сотового телефона? Можно сказать, что камера от телефона не будет функционально работать как глазок. Всё это происходит из-за того, что части из телефона не работают на других устройствах и отдельно от базовых комплектующих.

  •  http://dvervdome.ru/furnitura/vybor-i-ustanovka-videoglazka.html
  • https://umniedoma.ru/videoglazok-dlya-vxodnoj-dveri-svoimi-rukami/
  • https://bezopasnostin.ru/ohrannaya-signalizatsiya/videoglazok-svoimi-rukami.html
  • http://ohranivdome.net/videonablyudenie/tipy-sistem-videonablyudeniya/dvernojj-videoglazok-pokupnojj-i-samodelnyjj.html
  • http://mezhdveri.ru/18114-videoglazka-svoimi-rukami.html

Схема подключения устройства

Среди всех возможных способов именно аналоговый называют самым простым.

Для создания прямого подключения нужно выполнить такую последовательность действий:

  • соединить плюсовой вывод БП с красным проводом камеры;
  • соединить «минус» и «тюльпан»;
  • жёлтый сигнальный кабель соединяем с центральным контактом.

Для осуществления такой схемы не нужно особых навыков

Чтобы схема подключения стабильно работала важно приобрести высокого качества БП и максимально уменьшить протяжённость кабелей

SCART-подключение осуществляется таким образом:

  • подсоединяем к 12-вольтному БП;
  • подключаем камеру через низкочастотный вход;
  • режим приёмника меняем на AV.

Цифровая камера подключается к телевизору по аналогичной схеме через кабель HDMI: сначала присоединяем питание, а потом порт выхода к камере.

Наиболее востребованными камерами в сфере защиты называют IP-технологии. Для организации такого типа подключения нужно присоединить все IP камеры к регистратору (сетевому или гибридному). При подключении камеры изображение сразу появляется на экране. Управление происходит клавиатурой или мышью. Устройства могут отличаться наличием микрофона и воспроизведением звука.

Технология Смарт ТВ пользуется спросом для такого типа подключения. Smart TV – это телевизоры, оснащённые минимизированной ОС и отдельными приложениями. Некоторые технологии имеют доступ к сети.

Получить соединение можно с помощью любого браузера или программы трансляции видеоряда. Используя сервис Ivideon или осуществив подключение напрямую, можно наслаждаться хорошим изображением.

Подключение аналоговой камеры

Аналоговые камеры видеонаблюдения до сих пор остаются популярными, благодаря многим положительным качествам. Их стоимость в несколько раз ниже по сравнению с цифровыми устройствами. Использование коаксиального кабеля позволяет передавать сигналы практически без помех на расстояние до 300 метров, тогда как предел для витой пары составляет 100 м.

Аналоговые матрицы обладают большей светочувствительностью по сравнению с цифровыми. Однако, при подключении таких камер к компьютеру, возникает серьезная проблема, существенно снижающая все имеющиеся плюсы. Она заключается в дополнительном оборудовании, которое требуется для оцифровки видеосигнала.

Одним из вариантов подключения аналоговой камеры является использование облачного сервиса. Фактически он представляет собой стандартный сервер с развернутым специализированным программным обеспечением, с помощью которого осуществляется обработка и хранение информации, поступающей с видеокамер. Каждый такой сервер находится в собственности компании, выпускающей данное оборудование и не поддерживает устройства других производителей.

Для подключения можно воспользоваться гибридным или аналоговым видеорегистратором. В этом случае соблюдается следующий порядок действий:

  • Регистратор через LAN-выход подключается к интернету.
  • Уникальный ID-код можно узнать в прошивке регистратора: МЕНЮ – Сведения – Версия – Номер устройства.
  • После этого нужно войти на сайт облачного сервиса и зарегистрировать устройство.
  • Далее на регистратор поступает запрос на активацию облачного сервиса. После подтверждения можно приступать к работе. Аналоговые камеры будут функционировать по той же схеме, что и цифровые.

Камера «бытовая» или видеонаблюдения

С целью качественного выполнения соединения и отладки аппаратуры для осуществления видеонаблюдения, достаточно чтобы модель телевизора обладала RCA-разъемом («тюльпан»). А сама подсказка заложена в окраске соединительного кабеля, которая состоит из желтого, красного и черного (или белого) цветов, где каждый из них имеет свое предназначение.

Так, в системах общего использования цветами обозначены определенные функции:

  • желтый – трансляция видеосигнала;
  • красный – передача стерео/моносигнала на левый канал;
  • черный/белый – передача аналогичного сигнала на правый канал.

В концепции аналогового видеонаблюдения последние оба кабеля предназначены для «подпитки» самой аппаратуры. То есть, при подключении такого типа приспособления, зачастую имеющего в наличии только два кабеля – для видео и электропитания (звук необязателен в этом случае), в схему дополнительно включается источник электроэнергии (блок) на 12 В.

Если на экране телевизора после выбора специально предназначенного AV-канала и включения бытовой камеры (или подачи питания на видеонаблюдение) появилась картинка в реальном времени, то можете быть уверены, что все сделано правильно.

Подключение нескольких камер к нескольким телевизорам

Для вывода картинки с нескольких IP-камер на большое число телевизоров одного модулятора будет не достаточно. Здесь потребуется специальный медийный сервер. Подключить его можно, соблюдая следующую последовательность действий:

  • при помощи порта HDMI подключить к телевизору медиасервер;
  • зарегистрировать для медиасервера учётную запись в Google Play;
  • скачать и установить на медиасервер специальную программу, предложенную изготовителем регистратора или камеры;
  • зайти в программу и подключиться к устройству;
  • произвести поиск канала передачи на телевизоре, войти на него и получить доступ к программе.

Указанный метод обладает некоторыми недостатками. Главным из них можно назвать достаточно не простую установку. Ведь настроить устройство по всем правилам будет сложно обычному пользователю телевизора. Тем не менее, есть и достоинства – например, недокументированные опции медиасервера. Там, где есть возможность подключиться к сети по Wi-Fi, данное устройство сможет передавать картинку с IP-камеры на смартфон или планшетный компьютер. Для этого на мобильном устройстве нужно будет установить специальную программу, которая называется IVMS-4500.

Другие статьи:

    • Производство профессиональных воздушных компрессоров
    • Какие бывают пылесосы и как их выбирать
    • 3g 4g ip камера видеонаблюдения
    • Настройка ip wifi камеры

Схема подключения (способы соединения)

Подключить камеру к телевизионной аппаратуре можно разными способами, в зависимости от наличия интерфейса в той или иной модели телевизора.

Интерфейсы могут быть следующие:

  • SCART.
  • RCA.
  • HDMI.

Первый является наиболее старым, некоторые современные производители видеокамер от него уже отказались, но в телевизоры с ним еще попадаются.

Подключение осуществляют при помощи SCART-кабеля, затем в функции телевизионного меню находим соответствующий этому интерфейсу режим и на экране должна появиться картинка видеоизображения. В ламповом телевизоре выбирается функция AV. Сигнал передачи аналоговый.

Второй вариант интерфейса имеет наибольшее распространение. Сигнал передается с использованием трех проводов: по белому и красному – звук, по желтому – видео. Подсоединение производят по цвету разъемов. Как и в первом случае, производят поиск соответствующего режима в телевизионном меню.

В случае ламповой модели включаем функцию AV. Многие используют RCA-разъем, называемый также композитным, для присоединения к TV не только камеры, но и других устройств: музыкальные колонки, DVD-проигрывателя и т. д. Следует помнить, что дешевый RCA-кабель плохого качества может быстро переламываться и выходить из строя.

Третьим вариантом оборудуются модели последнего поколения. Способ подключения аналогичен вышеописанным, но через данный интерфейс происходит передача цифрового сигнала. Качество картинки при этом значительно выше.

Таким образом, для подключения к телевизору видеокамеры, может быть использована обычная аналоговая видеокамера, стоимость которой значительно меньше, по сравнению с IP-камерой. Для запитки камеры видеонаблюдения используется блок питания на 12 вольт.

Созданная таким образом видеосистема позволяет просматривать через видеокамеру происходящие события в режиме реального времени.

Подключение через сеть: инструкция

Предварительно желательно понимать, что процесс включает в себя несколько способов, которые будут представлены ниже в статье:

  1. Первый заключается в том, что он осуществляется непосредственно через сам персональный компьютер.
  2. Кроме этого, можно использовать специальный видеорегистратор.
  3. И последний, но не менее эффективный — напрямую.

Что касается первого момента, то здесь есть возможность применить ip видеокамеру, которая, соответственно, подключена к роутеру.ВНИМАНИЕ! Важно, чтобы интернет имел белый адрес. Тогда процедура будет намного легче: надо всего лишь ввести в строку браузера тот самый ip

Если же представленное условие не соблюдается, придется приобретать вспомогательные сервисы. Говоря о втором варианте, стоить помнить, что можно применять и аналоговые камеры. Соответственно, действия все те же, что и в первом: фиксирование сети, после чего ввод определенного наименования. Самым оптимальный метод — образование с помощью облачного сервиса. Однако они должны поддерживаться камерой.

СПРАВКА! Чтобы обеспечить себе максимально устойчивое соединение, можно воспользоваться проводным интернетом. Иные подобные виды могут значительно тормозить воспроизведение картинки, кроме этого и снижать их качество.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
DS-сервис
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
