Распиновка vga разъема на тюльпан. как подключить компьютер к телевизору через «тюльпан»? подключение компьютера к телевизору через rca («тюльпан»)

Делаем сами

Таким образом, есть два фактора, которые представляют собой основные недостатки применения готового кабеля – это его стоимость, а также габариты. Именно по этой причине гораздо более подходящим вариантом является полностью самостоятельная распайка VGA-разъема.

В данном случае нами будет осуществляться транслирование сигнала в данном формате от компьютера на монитор через экранированную пару 5/6 категорий, так как данное решение является гораздо более дешевым и эффективным вариантом. В данном случае будет использоваться FTP Cat.5e, не оснащенный активными приемо-передатчиками. Стоимость в данном случае будет составлять примерно 0.30$ за каждый метр, в связи с чем за полный кабель длиной 15 метров вам нужно будет потратить не более 4.5$, что, конечно же, на порядок меньше по сравнению с 20 долларами, а если говорить о еще большей длине, то в этом случае стоимость в конечном итоге будет варьироваться еще больше.

Конечно, в интерфейсе VGA по 13 из 15 контактов предусматривается трансляции аналогового компонентного видеосигнала, в то время как сигналы горизонтальной и вертикальной синхронизации, а также прочая сервисная информация и сигналы управления будут гораздо худшего качества. В то же время экранированная витая пара FTP Cat.5e предусматривает всего 8 проводников, однако этого вполне достаточно для того, чтобы передавать видеоданные на монитор от компьютера.

Переходник с VGA на HDMI

Переходник пришел в картонной коробке с окошком.

С обратной стороны было краткое резюме возможностей устройства.

Комплект поставки включал:

— переходник, — USB-шнур для дополнительного питания длиной 80 см., — инструкцию на английском языке.

Размер переходника – 6.5×5.4×2 см.

Вход – VGA-мама и аудио 3.5”

Выход – HDMI-мама.

Разъем miniUSB для подключения дополнительного питания.

Вскрыть переходник я не смог, поэтому, на чем он собран, к сожалению, показать не могу.

Характеристики переходника:

Инструкция

Тестирование:

Для проверки работы переходника пришлось дополнительно приобрести кабеля VGA и HDMI, которых не было в комплекте. Соединение в сборе выглядит вот так:

USB-кабель для дополнительного питания был подключен к нетбуку. Без дополнительного питания переходник не работает.

Как и было обещано в инструкции, переходник заработал без всяких дополнительных телодвижений. Достаточно было просто подключить все кабеля. Результат вы можете видеть на фото ниже:

На примере изображение на телевизор выводится в разрешении 720p методом клонирования экрана. Большее разрешение протестировать не удалось, так как это максимум, который может выдать видеокарта нетбука на его дисплей.

Аудио не тестировал, так как по задаче в этом не было необходимости.

Выводы

Переходник полностью соответствует своему назначению. Потери качества, артефакты и т.п. вещи в процессе использования замечены не были. Свой промах перед родственницей я ликвидировал и могу смело рекомендовать данный переходник для подключения нетбуков и других устройств с VGA-выходом к телевизору по HDMI.

Виды DVI выходов

Пользователь может столкнуться с несколькими видами выходов. Среди них:

• DVI-А
• DVI-I (SingleLink)
• DVI-I (DualLink)
• DVI-D (SingleLin)
• DVI-D (DualLink)

Поэтому несложно догадаться, что выходы имеют определенные отличия. Кроме отличий в конструкции, они также имеют несоответствия и в особенностях. Часто поднимается вопрос в разнице между Single link и Dual link. В них есть немало отличий. Оба варианта отличаются друг от друга количеством контактов. Двойной линк использует при работе все двадцать четыре контакта. А сингл линк, который переводится как одиночный, имеет всего восемнадцать контактов. Если пользователю нужно большее разрешение, то ему больше подходит первый вариант. Сингл линк подойдет для устройств, которые имеют разрешение 1920 на 1080. С ним возможности пользователи становятся намного меньше.

DVI-A выход

Данный выход предполагает только возможность аналоговой передачи. Дополнительная буква дает возможность пользователю догадаться, что «А» — означает аналоговый. Разъем представляет собой вилку в кабеле или переходнике, которая позволяет произвести подключение видеоустройств (аналоговых) к выходу типа DVI-I.

DVI-I выход

Этот разъем бывает двух типов: Single link и Dual link. Первый вариант очень востребован и распространен. Дополнительная буква I сообщает пользователю о том, что он является интегрированным. Выход довольно часто используют для цифровых дисплеев и видеокарт. Особенности данного выхода заключаются в том, что в нем объединены сразу два канала передачи. В устройстве совмещен цифровой и аналоговый каналы. Они не зависят друг от друга, поэтому одновременно не работают. В задачу прибора входит решить самостоятельно, благодаря чему он будет функционировать. Разъем Dual link с буквой I передает аналоговый сигнал. У него есть целых два цифровых канала. Это позволяет пользователю добиться намного лучшего качества изображения и расширить свои возможности.

DVI-D выход

Здесь буква «D» сообщает об английском слове Digital, которое можно перевести – цифровой. В этом варианте нет аналогового канала. При этом разъеме происходит только цифровая передача. Как и в предыдущих выходах здесь идет разделение на одиночный и двойной. Single link немного ограничит пользователя. Разрешение не сможет превышать более 1920 на 1200 (при частоте 60 Гц). В этом варианте только один цифровой канал. Пользователь не сможет подключить аналоговый монитор, а также радоваться технологии под названием nVidia 3D Vision. Зато Dual link поможет смотреть на мониторе 3Д, увеличивая возможности пользователя. Здесь два цифровых канала.

DVI-I поддерживает и цифровую и аналоговую передачу данных, а DVI-D только цифровую.

Решение вопроса

Исходя из распиновки, стоит понимать, что даже сделав DVI-D/VGA переходник своими руками, мы не получим изображение на экране, поскольку преобразование видеосигнала не осуществляется путём распайки. Появление картинки может означать, что видеоадаптером всё же поддерживается аналоговая передача, то есть перед вами DVI-I или A.

Несмотря на несовместимость технологий, подключить VGA к DVI-D всё же возможно, поскольку информацию можно не только передавать, а и преобразовывать. Так, подключение реализуется посредством устройства, называемого преобразователем или конвертером. Хотя приспособление внешне может напоминать простой переходник, в отличие от него, здесь имеется дополнительный модуль. Многим моделям прибора также требуется отдельное питание, да и стоить преобразователь будет значительно дороже, но экономить на нём не стоит, поскольку такой подход может стать причиной некорректности подключения.

Задачей конвертера является конвертирование цифры в аналоговый сигнал, что позволяет отправить данные с современного GPU-модуля на устаревшую модель устройства вывода изображения, включая также телевизоры и проекторы. При этом девайсы чаще всего оборудованы более продвинутым разъёмом HDMI, также работающим с цифрой, потому проблем с подключением видеокарты возникать не должно. В таком случае в дополнительном использовании адаптеров нет необходимости.

ВНИМАНИЕ. Конвертер являет собой однонаправленный прибор, что означает, преобразовываться будет только цифровой видеосигнал в аналоговый, тогда как обратная конвертация исключена

Поэтому при необходимости подключения устаревшего видеоадаптера к современному дисплею, используется обратный преобразователь, но на высокое качество изображения при таких условиях можно не рассчитывать.

Рекомендуем при выборе конвертера учитывать возможную несовместимость с техникой и необходимость в организации отдельного питания. Аудио передаётся посредством дополнительного кабеля, поскольку речь при использовании вышеописанных технологий идёт исключительно о трансляции видеосигнала. Если длина шнура, соединяющего компьютер и монитор или телеприёмник, составляет менее 1,5 метра, подключать к источнику питания не является обязательным условием. Кроме того, в идеале лучше, если частота средства вывода и преобразователя совпадала. Если же диагональ дисплея будет свыше 40 дюймов, на дисплее могут возникнуть полосы.

В чем заключается идея?

Как реализовать такую задумку? Вам необходим компьютерный кабель (тип – витая пара классификации CAT5/CAT5e), предназначенный, чтобы передавать видеосигнал. Использовать именно его будем из-за того, что передача осуществляется на расстояние в пятьдесят метров без потери качества.

Для начала нам необходимо обзавестись тремя разъемами RCA и одним D-Sub15 pin (это штекер), а также витой парой. Последнюю деталь лучше брать экранированную STP, чем UTP. Но такую сложнее достать, что сказывается на цене. Поэтому тут рассматривается вопрос возможностей и желаний. Особой разницы между элементами нет, но есть один нюанс: UTP лучше использовать, если длина кабеля меньше 10 метров. Если расстояние большее, то лучше всё же будет найти STP.

Способы подключения ТВ приставки к монитору

В первую очередь нужно начать с тестирования устройства, чтобы понять, есть ли в технике необходимые разъемы для совмещения телевизора и приставки. Сложности в процессе подключения возникают в том случае, если один вид техники нового образца, а второй – весьма устаревшего. Сложность будет обусловлена разными видами портов, которые надо будет синхронизировать между собой.

Сложности не говорят о том, что процесс априори невозможен. Благо, на сегодняшний день рынок переполнен различными переходниками, которые смогут нам помочь и упростят сложную задачу. В большинстве случае именно с помощью переходника осуществляется подключение монитора к цифровому телевидению (например, можно без труда соединить разъемы SCART с vga и любыми другими с помощью переходников).

Ресивер и компьютерный экран, выпущенные примерно в одинаковые годы, существенно упростят вам работу благодаря наличию идентичных портов для подключения.

Непосредственно перед тем, как начать процесс подключения двух устройств хорошо обдумайте, каким способом вы сможете посодействовать воплощению своей идеи. Даже современные входы могут не иметь возможности осуществлять одновременно передачу аудио и видео сигнала. Оптимальным вариантом в данном случае можно считать «HDMI». Самый простой и доступный вариант для сопряжения двух устройств – это покупка простого, универсального переходника.

Существуют современные модели, конструкция которых предусматривает наличие «тюльпанов», благодаря которым становится возможным подключение аудиосистемы и дополнительных динамиков. Задача подключения в данном случае будет максимально упрощена и не потребует дополнительных временных затрат, ведь устройство считается универсальным.

Перейдем к самому главному вопросу – как подключить цифровую тв приставку к экрану компьютера, если в устройствах отсутствуют идентичные интерфейсы и разъемы для подключения? На помощь вам придут адаптеры, которые легко найти и приобрести на радиорынке или в любом специализированном магазине

Если вы хотите сэкономить, и вы располагаете временем, можете обратить внимание на китайские торговые площадки, ассортимент которых радует разнообразием переходников для подключения и их доступной стоимостью. Некоторые современные конвертеры отдельно подключаются к электросети ввиду наличия собственной платы, которая делает их полноценными, универсальными устройствами

Еще один важный момент – уделяйте особенное внимание длине соединительного кабеля. В данном случае принцип работает аналогично с коаксиальным кабелем, длина которого непосредственно влияет на качество звукового сигнала и его затухание

Оптимальная длина кабеля в зависимости от его типа варьируется в следующих пределах:

• VGA – не менее 3 метров;
• HDMI – не менее 5 метров;
• DVI – не более 10 метров.

Если сразу после подключения монитора к цифровой тв приставке на экране появилось уведомление об ошибке подключения – это свидетельствует о том, что один из разъемов был подключен неправильно, или вовсе не совместим с устройством (или шнуром).

Для настройки телеканалов можно воспользоваться простой, стандартной схемой. Через дистанционный пульт запустите окно меню и выберите автоматический режим настройки телеканалов.

Проверка

Провода пар, на концах которых спаяны RCA штекеры, полезно будет обжать термоусадкой, чтобы получить большую жесткость. В целом сейчас можно подключать результат труда и наслаждаться им (если всё было спаяно, как нужно). Парные провода, на концы которых пристроены RCA штекеры, можно обжать термоусадкой, чтобы получить большую жесткость.

В данном случае использовался тюнер спутниковый с компонентным видеовыходом на 3 RCA в качестве источника сигналов и мультимедийный проектор Sanyo, где не было предусмотрено отдельного такого же видеовхода. Если на данный момент нет возможности убедиться в работоспособности получившегося переходника, то можно только внимательно осмотреть всю конструкцию и убедится, что никаких упущений не было, и всё спаяно так, как указано в статье.

Как можно сделать переходник SCART VGA

Еще один интерфейс, нашедший широкое применение в плеерах и других мультимедийных устройствах – это SCART. Технология также пользуется передачей аналоговых данных, а формат видео как раз RGB. Такое идеальное совпадение наталкивает на мысль, что изготовление переходника SCART to VGA не составит труда. И на самом деле так и есть. Возможно, это будет даже проще, чем паять тюльпаны RCA, ведь принцип действия разъемов во многом схож.

Чтобы изготовить такой переходник, нужно также ознакомиться с распиновкой штекера SCART. Соединять между собой понадобится те контакты, которые у обоих интерфейсов совпадают

Важно быть внимательными, чтобы ничего не перепутать: общих контактов больше, а расположение у них различается. Спаяв все контакты вместе, можно произвести предварительную проверку, после чего «закрепить успех» термоусадкой. Технологически процесс не отличается от шагов, описанных выше – разница только в объеме работы и форме разъемов

Технологически процесс не отличается от шагов, описанных выше – разница только в объеме работы и форме разъемов.

Professional Interface

Garry Harris, who writes software for GM ALDL systems, kindly suggested this interface. Garry is also working with Ian Levy to decode the Lotus Elan M100 data-stream.

Схемы подключения компьютеров к k-line.

Материал размещен с любезного разрешения автора подборки Швецова Сергея. Странички автора https://www.chat.ru/~pp_serg/ и https://www.home.axon.ru/~pp_serg/

Краткий экскурс по сайтам показал наличие многообразных схем для согласования порта RS-232, с последовательной шиной K-Line. Дабы упорядочить имеющийся хаос и была создана эта страница. Авторы конкретных схем не указаны, т.к. некоторые комментрии нелицеприятны, но при надобности можно указать.

Если у Вас имеются какие либо пожелания или что ни будь новенькое, то завсегда пожалуйста.

DVI разъем

Для разработки Digital Visual Interface (DVI) крупные компании объединили свои усилия. Совместно было принято решение о нецелесообразности дважды конвертировать сигнал. Вследствие этого разработчики пришли к решению о создании единого цифрового интерфейса, который сможет выводить исходное изображения без лишних изменений и потерь качества.

Основной принцип работы интерфейса заключается в новой технологии протокола кодирования данных TMDS. Информация, предварительно реализированная протоколом, последовательно передается на устройство.

Интерфейс позволяет достичь разрешения 1920х1080 при частоте в 60 Гц. Таких параметров позволяет добиться пропускная способность 1,65 Гб/с и это при использовании одного соединения TMDS. Если же используются два соединения, то скорость возрастет до 2 Гб/с. При таких высоких показателях DVI на голову превосходит своих предшественников.

Для простого пользователя объяснить, чем так хорош Digital Visual Interface можно сказав лишь то, что это цифровой видеоинтерфейс. Отличить его от аналогового предшественника не составит труда — разъемы всегда белого цвета, что не дает возможности его спутать с другими. Форма и большее количество пинов также является характерным отличием интерфейса.

Кабель у интерфейса ограничен по длине, как и у других разъемов, максимальная его длинна составляет не более 10 м, что на 7 метров больше чем у VGA.

Основные виды и отличия

Помимо характерных отличий от других интерфейсов Digital Visual Interface также отличается и между собой. Основными отличиями между ними является количество каналов и наличие возможности передачи аналогового сигнала. Рассмотрим популярные вариации подробнее:

1. DVI-I SingleLink – самый распространенный вариант. Вариацией этого интерфейса оснащены практически все современные видеокарты. Примечателен он тем, что имеет два объединенных канала (цифровой + аналоговый), которые не зависят друг от друга и не имеют возможности работать одновременно. Устройство само определяет через какой канал передавать данные.
2. DVI-I DualLink – похож на прошлый вариант, но отличается тем, что имеет два цифровых канала о чем свидетельствует Dual в названии. Это позволяет повысить пропускную способность передачи данных и увеличить максимальное разрешение до 2056х1600, тем самым повысив качество картинки.
3. DVI-D SingleLink — буква D в названии означает «Digital», что говорит о том, что в данной вариации отсутствует аналоговый канал и интерфейс работает исключительно по одному цифровому. Это ограничивает разрешение до 1920х1080.
4. DVI-D DualLink – спецификация разъема с максимальной пропускной способностью. Достигается это с помощью использования сразу двух цифровых каналов. При этом максимальное разрешение будет составлять 2560х1600.
5. DVI-A – по сути это VGA, но с разъемом DVI. Может передавать только аналоговый сигнал.

Как пользоваться программой SpeedFan

Подвести итог о разнице между разъемами можно просто — буква D говорит о наличии только цифрового сигнала, буква А – только аналогового, буква I говорит о наличии обоих типов сигнала.

В случае, когда на видеокарте есть Digital Visual Interface выход, а на мониторе только VGA подойдут переходники. При приобретении переходников нужно понимать разницу между DVI-I и DVI-D, первый сможет передать сигнал на VGA т.к. присутствует аналоговый канал, а вот второй не имеет аналогового канала связи и передать по нему изображение через переходник не получится, для этого используют специальные дорогостоящие конвертеры.

Помимо переходников DVI–VGA и VGA-DVI существуют и другие DVI–HDMI, HDMI–DVI, DVI-DisplayPort, DisplayPort-DVI, все они передают между собой цифровой сигнал и проблем с подключением возникнуть не должно.

Недостатки технологии

Единственным существенным недостатком технологии является ограничение по длине кабеля. К примеру, при использовании кабеля длиной в 15 м максимальное разрешение, которого можно будет добиться составляет 1280х1024, но если использовать всего 5 метровый кабель разрешение возрастет до 1920х1200. Если требуется подключить устройство на большом расстоянии без потери сигнала придется использовать дополнительные репитеры, которые усилят сигнал.

Особенности разъёмов DVI-D и VGA

Портом DVI обладают те компьютеры и ноутбуки, которые поддерживают специальную технологию – digitalvisualinterface или «цифровой интерфейс». Ею пользуются для передачи видеоизображения на периферийные устройства вывода данных – от телевизоров и мониторов до проекторов.

Использование технологии позволяет получить сигнал с лучшим качеством, который не получится передать с помощью устаревшего в настоящее время интерфейса VGA. Для сравнения, максимальное разрешение, поддерживаемое технологией Video Graphics Array, составляет всего лишь 1280х1024 пикселя. Для DVI-D аналогичный показатель составляет 2560х1600 пикселей.

Новая технология DVI уже используется практически на всех современных мониторах и устройствах вывода. Однако переход на более новый и совершенный способ передачи данных создал определённую проблему пользователям тех мониторов, которые имеют только разъём VGA.

Ведь ещё в 2000-х годах большая часть даже достаточно больших экранов с диагональю 22–24 дюйма комплектовались только старыми портами. И подключить их к современным ПК можно, только если пользоваться для этого специальным переходником.

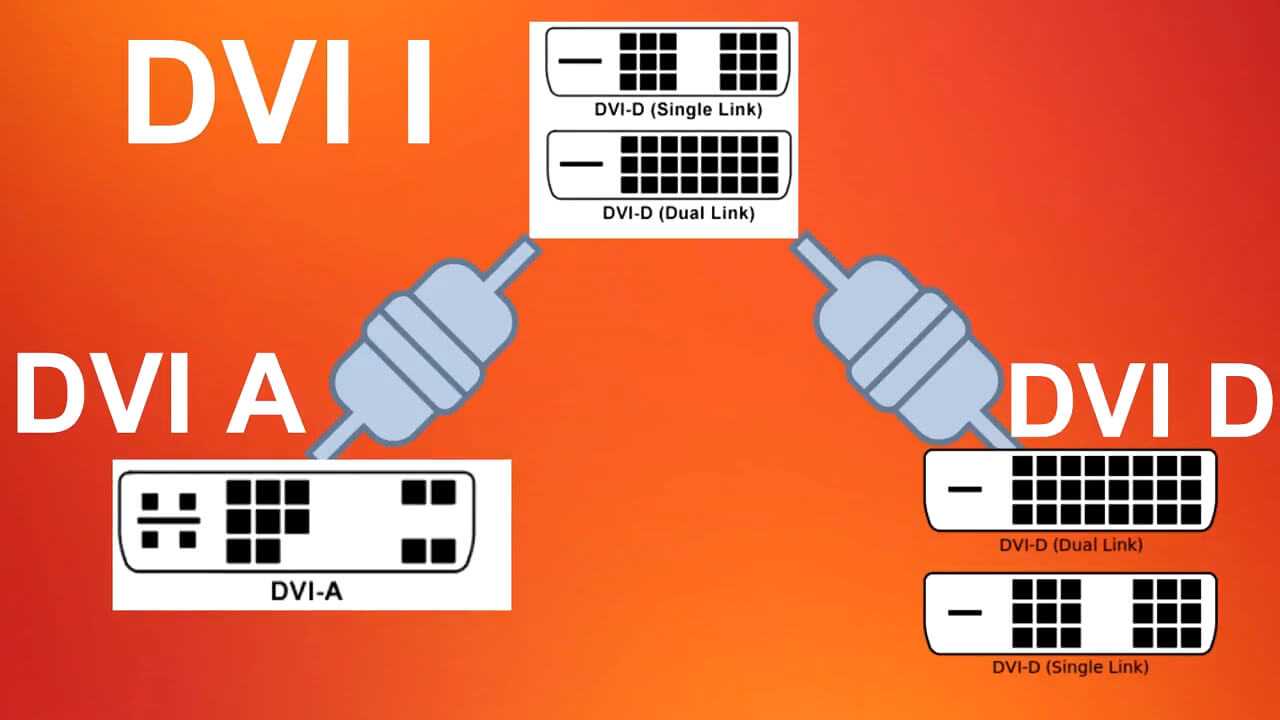

Существует 3 вида разъёмов DVI:

обеспечивающий только аналоговую передачу данных интерфейс DVI-A;

• для передачи данных и в цифровом, и в аналоговом формате – DVI-I;

• только для цифрового изображения – DVI-D.

Рис. 2. Отличия разных интерфейсов DVI.

Из-за того что компьютеры передают картинку в цифровом формате, большинство современных видеокарт имеют только один вид разъёма – DVI-D. Устаревшие графические процессоры, комплектующиеся интерфейсами DVI-I, можно подключать к цифровым мониторам с помощью специального кабеля.

Обеспечить такое же подключение к экрану VGA, обладающему меньшими показателями разрешения (аналоговому и уже не поддерживающему даже формат FullHD) с помощью простых кабелей или переходников удаётся далеко не всегда.

Рис. 3. Современный монитор со входами VGA, DVI и HDMI.

Переходник Micro USB Type-C: помощник в доме и универсальный разъем для всего

Патч корд: учимся различать и выбирать коммутационные шнуры — руководство

Витая пара: способы обжима, схема соединений

Что лучше PLS или IPS? Как выбрать хороший экран — руководство

Распиновка

После долгого вступления перейдём к описанию схемы распиновки vga разъёма. Как уже было упомянуто раньше, он состоит из 15 контактов. Подробно изучим каждый контакт и то за что он отвечает. Подсчёт каналов ведётся справа налево, сверху вниз.

• Первый контакт — красный канал видео. Он отвечает за передачу видео красного спектра.
• Второй контакт — зелёный канал видео. Такой канал отвечает за передачу видео зелёного спектра.
• Третий контакт — голубой канал видео. Этот канал отвечает за передачу видео голубого спектра.
• Четвёртый контакт — второй бит идентификатора монитора. Для коммуникации с монитором ему присваивают трехзначное числовое значение. Этот контакт отвечает за вторую цифру в этом числе.
• Пятый контакт — общее заземление. Служит для создания корректного контура электрической цепи.
• Шестой контакт — земля красного канала.
• Седьмой контакт — земля зелёного канала.
• Восьмой контакт — земля голубого канала. Все три последних контакта также служат для создания правильного контура электрической цепи.
• Девятый контакт — питание. Питание необходимо для работы E-DDC. E-DDC — это система, созданная для общения компьютера с монитором. Точнее, для определения модели, технических характеристик, названия используемого монитора.
• Десятый контакт — ещё одна земля.
• Одиннадцатый контакт — нулевой бит идентификации монитора. Нулевая цифра из трехзначного идентификатора монитора.
• Двенадцатый контакт — первый бит идентификатора монитора. Первая цифра из трехзначного идентификатора монитора.
• Тринадцатый контакт — горизонтальная синхронизация. Горизонтальная синхронизация служит для сохранения целостности передаваемой картинки в горизонтальной плоскости.
• Четырнадцатый контакт — вертикальная синхронизация. То же самое, но тут целостность сохраняется в вертикальной плоскости.
• И последний, пятнадцатый контакт — третий бит идентификатора монитора. Третья цифра числа, служащего для опознавания монитора.

Иногда при разговоре о распиновке всяких разъёмов, можно услышать мельком также о распайке монитора. Но не стоит беспокоиться, распиновка и распайка разъёма — это одно и то же.

Новичкам, и не только, пригодится статья о распиновке и переходниках на HDMI, S-Video и RCA у скарт-разъемов.

Разъем с большим потенциалом

Если сначала VGA разъемом подсоединялись мониторы с ЭЛТ, то со временем он стал использоваться и в современных жидкокристаллических экранах с разрешением 1280×1024 и частотой кадров до 75 Гц. Фактически с помощью такого кабеля передавался цифровой сигнал. Который проходил двойную конвертацию (в аналог и обратно). При соответствующем качестве соединительного провода, наличия экранирующей оплетки и небольшой длины соединения передаваемая картинка была довольно неплохая.

Со временем появилась и уменьшенная версия – mini VGA, которая применялась в компактном оборудовании и ноутбуках.

А основной типоразмер коннектора, в силу своей высокой надежности, стал востребованным в системах промышленной автоматизации. Так же появились многочисленные переходники для подключения VGA штекера к разъемам других типов (RCA DVI-I, HDMI ).

Кроме того аналоговый сигнал позволяет одновременно транслировать изображение на два монитора. Как выглядит кабель VGA сплиттер , для такой коммутации вы можете увидеть на картинке.

Конечно, сегодня для видео с максимальным разрешением возможностей аналогового VGA уже недостаточно и нужно переходить на цифровую трансляцию потока с помощью , а еще лучше HDMI или , обладающий наибольшей скоростью передачи данных. Такую идею активно продвигают Intel и AMD. Официально заявившие, что с 2015 года их продукция не будет поддерживать работу с VGA.

Вот и вся информация о VGA разъемах. Напоследок я хочу порекомендовать вам провести ревизию используемого монитора и ТВ на предмет отказа от аналоговых кабелей в пользу цифровых. И я уверен, что такая возможность найдется.

На этом все, до скорых встреч на страницах моих новых статей.

В современном мире уже невозможно представить жизнь без компьютерных технологий. У каждого человека есть смартфон в руках, практически у всех дома есть телевизор, а также компьютер. Все они улучшают жизнь человека в той или иной степени. Но для корректной их работы требуются хотя бы базовые знания компьютерных технологий, в частности, являются важными знания компьютерных интерфейсов.

Одним из самых важных и нужных интерфейсов для настольных или, как их ещё называют, персональных компьютеров является vga разъем, так как по нему подключается большинство нынешних мониторов (телевизоров), будь то старые мониторы или современные мониторы с разрешением Full HD

Важно это помнить, так как самые современные мониторы (телевизоры) с разрешением выше 1920х1080 уже отказываются от этого разъёма. Именно этот интерфейс передачи видеосигналов

мы сегодня и рассмотрим.

VGA — означает «video graphics array». Первая итерация VGA разъёма появилась ещё в далёком 1987 году. Тогда она толком не могла передавать картинку и передавала не более 256 цветов. Но современная версия имеет намного более широкие возможности. Обычно её называют 15-контактным vga разъёмом или 15-контактным d-sub разъёмом.

Стоит упомянуть где встречается разъем vga для полного понимания зачем же он нужен. Во-первых, это мониторы. В мониторах vga

пока что является наиважнейшим разъёмом. Во-вторых, в телевизорах. В телевизорах vga является тем самым разъёмом, который помогает к нему подключить различного рода проигрыватели, ресиверы, ТВ-приставки и так далее. Помимо различного рода мониторов, vga присутствует практически на всей технике, которой необходимо передавать видеосигнал.

Особенности разъёма VGA

Интерфейс VGA – разъём для передачи видеосигнала. Этим интерфейсом оснащались компьютерные мониторы, видеокарты. В большей степени это касается старых устройств, которые были выпущены в 80-90 годах прошлого столетия. Подключение VGA предназначено для передачи аналогового сигнала. Максимальное качество – HD.

Что касается Full HD или воспроизведения 3D-файлов, то с VGA этого добиться невозможно. Рассматриваемый интерфейс считается устаревшим способом передачи сигнала. Поэтому встречается он достаточно редко. Новые GPU-модули оснащаются исключительно DVI-D интерфейсом. Пользователи не спешат расставаться с мониторами, которые подключаются к системнику через VGA. Поэтому возникают проблемы с совместимостью.

Единственный выход из сложившейся ситуации – адаптер DVI to VGA. Если сопоставлять техническое описание рассмотренных разъёмов, то можно прийти к выводу, что сигналы передаются в разных форматах. Если набор интерфейсов на используемой технике не совпадает, тогда следует купить качественный цифро-аналоговый преобразователь. Это устройство способно решить проблему.

Учитывайте, что интерфейс VGA классифицируется на три дополнительных подвида. Сейчас проанализируем особенности каждого из них:

1. DDC1 – способен обеспечивать передачу информации в одностороннем порядке. Видеокарта определит информацию на шнуре, а также идентифицирует подсоединённый к этой комплектующей монитор DDC.
2. DDC2 – технические характеристики этого разъёма предполагают, что обмен данными будет осуществляться в двустороннем порядке. Монитор транслирует информацию на ПК. Компьютер автоматически подстраивает настройки для подсоединённого устройства.
3. E-DDC – наиболее эффективный подвид. Информация о подсоединённом устройстве сохраняется в памяти интерфейса.

С особенностями VGA и DVI-D разобрались, а теперь проанализируем проблемы совместимости и способы их решения.

Как правильно сделать подключение — инструкция

Подключить ПК к экрану совсем несложно – сделать это можно за несколько шагов. Чтобы долго не искать разъемы, нужно знать, где находится видеокарта в блоке – именно там и будет место для подключения. Итак, пошаговая инструкция выглядит следующим образом:

1. Найти кабель, который вставляется в розетку, и кабель, который будет подключаться к системному блоку рядом с видеокартой;
2. Провод подключить к розетке, проверить, что она работает;
3. найти отверстие, в которое будет вставляться кабель от компьютера, проверить, совпадает ли он с кабелем;
4. аккуратно, без сильного надавливания, подключить провод к разъему и закрутить винтики, проверить надежность подключения;
5. включить компьютер и дождаться появления картинки.

Виды и области применения переходника c VGA на HDMI − кому выгодно его купить

Чтобы «подружить» два несовместимых порта, инженеры разработали специальные преобразователи – переходники. Они имеют принципиальные конструктивные отличия. Различают следующие часто используемые варианты:

Модификация	Внешний вид	Особенности
Кабель	Можно использовать только при наличии функции распознавания аналоговой информации оборудованием вывода изображения.
Переходник-конвертер HDMI to VGA	Чаще всего этот вариант используется для подключения старого монитора к современной мощной видеокарте, второе название – активный переходник.
Портативная модель	Имеет компактные размеры, подключается к необходимому выходу в зависимости от ситуации (VGA to HDMI либо HDMI to VGA).
Преобразователь	Обеспечивает максимально достоверную передачу сигнала, эффективно работает с любыми видами техники, но имеет самую громоздкую форму.

ОБРАТИТЕ ВНИМАНИЕ!

Опасайтесь мошенников и непроверенных фирм, продающих модификации первого типа. Зачастую недобросовестные производители предлагают под видом качественного товара два соединённых примитивным образом оголовья кабелей HDMI и VGA без учёта особенностей преобразования данных.

Переходники подобного вида имеют широкую область применения:

1. Подключение старого системного блока к современному монитору либо телевизору, а также обратные ситуации.
2. Присоединение старого проектора к цифровому входу на ПК или подобной технике.
3. Соединение мультмедиа-устройств (например, игровые консоли) с телеоборудованием и (реже) мониторами.

Переходники такого типа имеют очень широкую сферу использования и будут актуальны ещё не один год

Заключение

Что можно сказать напоследок? Внимательно изучите представленные рисунки и на деталях мысленно представьте, что и как вы будете делать

Во время работы соблюдайте предельную осторожность и внимательность – ведь если промахнуться с заземлением, то последствия будут довольно печальными и весьма негативными. В итоге получится не VGA RCA для техники, а необходимость купить новое устройство для воспроизведения видео

Но если всё получится – то соединение компьютера, проектора, телевизора и многих других приборов сейчас не будет проблемой. Главное, необходимо убедится, что всё выводы подсоединены к нужным выходам, и не случится никаких казусов.

Но вместе с этим можно поднять вопрос и о рентабельности сборки данного переходника. Дело в том, что его можно купить за 100-150 рублей, что не является высокой ценой. Время, потраченное на создание переходника своими силами, в конечном итоге обойдется дороже. Единственный приемлемый вариант – если уже всё есть, и необходимо только сделать данное устройство. С чисто любительской точки зрения подобный опыт может быть ценным, если есть прицел на работу, тесно связанную с восстановлением и созданием подобных устройств в будущем.
