Что такое usb 3.0 / 3.1 / 3.2

Что такое USB

C развитием компьютерной техники встал вопрос о передаче информации между устройствами, стояла цель сделать их также универсальными . А основной задачей стоял вопрос как подключать различные устройства к компьютеру как пример клавиатуру, мышь и конечно мобильные телефоны. Первоначально существовали специальные разъёмы для каждого устройства но практика показала, что это весьма не удобно. Для решения этой задачи была разработана универсальная серийная шина (USB). Которая имеет несколько версий (естественное развитие). Принцип работы USB весьма прост в устройствах устанавливаются стандартизированные микросхемы производящие преобразование информации получаемой от устройств в протокол передачи который передаётся в виде цифровой информации между двумя устройствами по кабелю.

Несмотря на принятие новых стандартов в том числе и 3.1, большинство производителей компьютерной техники продолжает массово использовать USB 2.0 устанавливая один два порта USB 3.0

Наконец, действительно универсальный стандарт

Когда USB 1.0 был выпущен, это было нечто. Больше не нужно, чтобы компьютер находился среди беспорядка входных портов. Теперь компьютер может просто иметь шесть портов USB . Это значительно увеличило возможности подключения. И USB стал более популярным; эта тенденция к объединению только увеличилась.Но, несмотря на множество улучшений, USB не стал единым. Разъемы были разбиты на несколько разных типов разъемов для разных приложений с разной степенью долговечности и популярности. USB Type C и USB 3.1 Gen 2, наконец, удаляют последний барьер для обеспечения универсальности. Один True Port может передавать тонны данных и тонны мощности. И в результате мы могли бы наконец увидеть действительно универсальный мир периферийных устройств.

Как выбрать USB-флешку

# Стандарт подключения. Какой у вас USB?

Перед выбором следует определиться со всеми сценариями использования. Не лишним будет решить, готовы ли вы выложить больше денег за перспективное решение или хотите сэкономить, а позже заменить накопитель. Естественно, что брать накопитель стандарта 1.x нет никакого смысла. USB 2.0 тоже утратил актуальность, а возможность получить 1.х вместо 2.0 делает все устройства непривлекательными для покупки. Сегодня стоит выбирать лишь между USB 3.0 и USB Type-C

Даже если на вашем компьютере нет ни одного порта с синей маркировкой (USB 3.0), все-равно стоит обратить внимание на более перспективные накопители. Выбор между 3.0 и Type-C сделать просто. Если в вашем распоряжении есть хоть одно устройство с новым разъемом, или планируется его приобретение, смело выбирайте стандарт USB 3.1 (Type-C)

С большой долей вероятности, вы обновите арсенал своих гаджетов в ближайшее время и будете обращать внимание именно на наличие нового разъема, а скорость работы, хоть пока и на одном устройстве, будет радовать каждый день. Если же важна совместимость с другими гаджетами, можно рассмотреть подобные варианты:

Если в вашем распоряжении есть хоть одно устройство с новым разъемом, или планируется его приобретение, смело выбирайте стандарт USB 3.1 (Type-C)

Найти такие пока сложновато, но к середине 2016-го они будут продаваться во всех магазинах электроники. Для тех, кто пока не планирует обновлять парк устройств, хватит обычной флешки стандарта 3.0. Разница в цене будет в вашу пользу, использовать носитель можно будет без переходников и разница в скорости передачи данных не такая и большая. За те несколько лет, пока вы решитесь на приобретение устройств с USB Type-C, флешка сослужит хорошую службу.

# Внешний вид. Большие, маленькие, модные

Сразу стоит отказаться от флешек в виде миньонов, героев из вселенной Star Wars, еды и прочих оригинальных изделий. Чаще всего в таких накопителях используются устаревшие модули с низкой скоростью передачи данных. Внешний вид устройства будет радовать первую неделю, а скорость копирования – расстраивать несколько лет использования.

Конечно, бывают оригинальные USB-флешки с интересным дизайном и хорошей «начинкой», но встречаются они крайне редко и стоят дороже аналогов с простым дизайном. Если флешка приобретается девушке, сестре или маме, можно не отговаривать их от смешных и забавных накопителей. Это их нервны будут потрачены на долгое ожидание при копировании, которые окупятся оригинальным дизайном устройства.

# Объем. В реалистичных рамках

Флешь-память – не самый дешевый компонент. Это видно по ценам на накопители. Однако, всегда существовал порог, при котором увеличение объема не дает выигрыша в цене. Этот порог медленно, но верно движется в сторону увеличения. Сейчас средний уровень цен выглядит так:

16 GB – $8;
32 GB – $15;
64 GB – $30;
128 GB – $55;
256 GB – $130.

Как видите, объем в 256 GB пока выглядит не лучшим вариантом для покупки. Два накопителя объемом по 128 GB выйдут дешевле. Да и ассортимент флешек на 256 GB и более пока очень скуден. Смотреть на накопители в 16 GB тоже не рекомендую. На них не поместится нормальный бекап или фильмы в хорошем качестве, а выгоды в цене вы не получите. Выбирайте из объемов от 32 до 128 GB, руководствуясь финансовыми ограничениями и способами использования накопителя.

# Бренд. Не стоит сильно экономить

Не стоит экономить и покупать no-name носитель или малоизвестную китайскую поделку. Существенной разницы в цене не будет, а качество может оказаться намного хуже. Наверняка, у каждого уже есть пара любимых брендов, которым он доверяет

Если нет – обратите внимание на: Transcend или советы из комментариев (всем не угодишь). Надеюсь, данные советы и рекомендации помогут вам сделать верный выбор и не потратить деньги впустую. iPhones.ru

iPhones.ru

Как найти хорошую модель и не пожалеть о покупке. Зачем сейчас брать USB-флешки Нас почти убедили в том, что внешние носители данных остались в прошлом. Интернет всё меняет, правда? Однако скорость и стабильность подключения к сети пока не дают возможности полностью отказаться от физических накопителей. Ноутбуки до сих пор используют собственную память, а не хранят…

Люблю технологии и все, что с ними связано. Верю, что величайшие открытия человечества еще впереди!

Итерации разъема USB

USB 1.1 появился, предоставив подключение по принципу «включай и работай», которое поддерживает скорость от 1,5 Мбит/с до 12 Мбит/с. USB 1.1 не был «демоном скорости», но его было достаточно для работы с компьютерными мышами, клавиатурами, модемами и другими медленными периферийными устройствами.

USB 2 поднял скорость до 480 Мбит/с. Несмотря на то, что достичь максимальной скорости было сложно, это было значительное улучшение. Внешние жесткие диски с использованием USB 2 стали популярным способом расширения хранилища. Улучшенная скорость и пропускная способность сделали USB 2 хорошим выбором для многих других периферийных устройств, включая сканеры, камеры и видеокамеры.

USB 3 обеспечил новый уровень производительности благодаря новому методу передачи данных Super Speed, который дает USB 3 теоретическую максимальную скорость 5 Гбит/с.
При реальном использовании ожидаемая максимальная скорость 4 Гбит/с, а скорость непрерывной передачи 3,2 Гбит/с.
Это достаточно быстро, чтобы не дать большинству современных жестких дисков переполнить соединение данными. И этого достаточно быстро для использования большинства твердотельных накопителей на основе SATA, особенно если внешний корпус поддерживает UASP (USB Attached SCSI Protocol).
Высокая скорость – не единственное улучшение USB 3. Он использует два однонаправленных канала передачи данных, один для передачи и один для получения, поэтому вам больше не нужно ждать очистки шины перед отправкой информации.

USB 3.1 Gen 1 имеет практически те же характеристики, что и USB 3, но может быть объединен с разъемом USB Type-C (подробности ниже) для обеспечения до 100 Вт дополнительной мощности и возможности передачи видеосигналов DisplayPort или HDMI.

USB 3.1 Gen 2 удваивает теоретическую скорость передачи USB 3.0 до 10 Гбит/с, что соответствует скорости передачи оригинальной спецификации Thunderbolt. USB 3.1 Gen 2 можно комбинировать с новым разъемом USB Type-C, чтобы включить возможности подзарядки, а также DisplayPort и HDMI видео.

USB Type-C (также называемый USB-C) – это механический стандарт для компактного порта USB, который можно использовать (но не обязательно) со спецификациями USB 3.1 Gen 1 или USB 3.1 Gen 2.
Характеристики порта USB-C и кабеля допускают обратимое соединение, поэтому кабель USB-C можно подключать в любой ориентации

Это значительно упрощает подключение кабеля USB-C к порту USB-C.
Он также имеет возможность поддерживать большее количество линий передачи данных, обеспечивая скорость передачи данных до 10 Гбит/с, а также поддерживает видео DisplayPort и HDMI.
И последнее, но не менее важное: USB-C имеет большую мощность (до 100 Вт), что позволяет использовать порт USB-C для питания или зарядки большинства ноутбуков.

Лучшее распределение ресурсов

Другой отдел, где USB4 намного лучше, чем USB 3, — это лучшее распределение ресурсов в таких вещах, как отображение и разделение данных, В отличие от предшественника, новейшая версия USB прекрасно регулирует количество доступных ресурсов для отправки видео и данных по одному соединению. Таким образом, нет никаких шансов на снижение скорости.

Например, допустим, вы имеете дело с двумя вещами, такими как передача данных и одновременная обработка видеопотока на устройстве USB4, которое оборудовано для обеспечения скорости до 40 Гбит / с. Если первому процессу требуется 15 Гбит / с для быстрой и плавной передачи данных, USB4 будет динамически настраиваться, чтобы предоставить оставшиеся 25 Гбит / с последнему, гарантируя отсутствие задержки. В старых стандартах USB такой функции не было, поэтому это изменение очень ценится.

Типы разъёмов и совместимость

SuperSpeed разъёмы, помимо четырех контактов, сохранённых на привычных местах для совместимости с предыдущими версиями стандарта, имеют ещё пять специфичных контактов, находящихся глубже внутри разъёмов и нужных для работы в новом скоростном режиме. Однако, полной обратной совместимости не достигнуто, ниже кратко перечислены исходы возможных сочетаний:

Устройство USB 2.0 с разъёмом USB типа A, например, флешка, можно подключить к USB 3.0 контроллеру, и оно будет работать.
Устройство USB 2.0 с разъёмом USB типа B, например, принтер, можно подключить к USB 3.0 контроллеру стандартным кабелем USB 2.0 A<->B, и оно будет работать, разъёмы на кабеле просто не достанут до отвечающих за USB 3.0 контактов.
Устройство USB 3.0 с разъёмом USB типа A можно подключить к контроллеру USB 2.0, и оно должно работать в режимах USB 2.0.
Устройство USB 3.0 не будет работать с контроллером USB 1.1.
Кабель USB 3.0 типа B невозможно подключить к разъёму USB 2.0, разъёмы старого типа недостаточно глубоки для него.

Для гарантированной надёжной передачи данных интерфейс USB 3.0 использует кодирование 8/10 бит. Один байт (8 бит) передаётся с помощью 10-битного кодирования, таким образом повышается надежность передачи в ущерб пропускной способности. Поэтому переход с битов на байты осуществляется с соотношением 10:1 вместо 8:1.

Обзор пропускной способности
Интерфейс	Номинальная пропускная способность (Мбит/с)	Номинальная пропускная способность (Мбайт/с)
USB 1.x	1,5	0,19
USB 1.x	12	1.5
USB 2.0	480	60
USB 3.0	5000	500*
FireWire 400	400	50
FireWire 800	800	80*
SATA / eSATA 150	1500	150*
SATA / eSATA 300	3000	300*

* — кодирование 8/10 бит.

Режимы энергосбережения

Понятно, что основная цель интерфейса USB 3.0 — повышение доступной пропускной способности, но новый стандарт эффективно оптимизирует энергопотребление. Интерфейс USB 2.0 постоянно опрашивает доступность устройств, расходуя таким образом энергию. USB 3.0 же имеет четыре состояния подключения, названные U0-U3. Состояние подключения U0 соответствует активной передаче данных, а U3 погружает устройство в «сон».

Если подключение бездействует, то в состоянии U1 будут отключены возможности приёма и передачи данных. Состояние U2 отключает внутренние тактовые импульсы. Соответственно, подключённые устройства могут переходить в состояние U1 сразу же после завершения передачи данных, что, вероятно, должно дать ощутимые преимущества по энергопотреблению по сравнению с USB 2.0.

Оставьте свой комментарий!

Tags:

usb
интерфейс

Обратная совместимость

Физический разъем типа C в отличие от базового стандарта обратной совместимости не имеет. Нельзя подключить старые USB-устройства к современному крошечному Type-C-порту, и нельзя подключить штекер USB-C к более старому порту большего размера. Но это не значит, что придется избавиться от всей старой периферии. USB 3.1 по-прежнему совместим с предыдущими версиями, поэтому потребуется только физический переходник для USB-C. А к нему уже можно подключить старые устройства непосредственно.

В ближайшем будущем многие компьютеры будут иметь как USB-разъемы типа C, так и большие типа A, как это реализовано, например, в Chromebook Pixel. Таким образом пользователи смогут постепенно переходить со старых устройств, подключая новые к USB Type-C. Но даже если компьютер производится только с портами типа C, адаптеры и концентраторы восполнят этот пробел.

Type-С является достойным обновлением. Хотя данный порт уже появился в ноутбуках и некоторых смартфонах, только ими данная технология не ограничивается. Со временем им будут оборудованы устройства всех типов. В один прекрасный день стандарт может даже заменить разъем Lightning, используемый в iPhone и iPad. У порта Apple не так много преимуществ по сравнению с USB Type-С, кроме того, что эта технология запатентована и компания может взимать плату за лицензирование.

Немного из истории стандарта USB

Шина или интерфейс USB (Universal Serial Bus) — это универсальная последовательная шина, предназначенная для подключения периферийных устройств. В свое время шина USB пришла на смену уже морально устаревшим интерфейсам COM, LPT, PS/2 и GamePort (для подключения джойстика).

Стандарт USB 1.0, получивший широкое распространение, был представлен в ноябре 1996 года. Он определял два скоростных режима передачи данных: режим Full-Speed с максимальной скоростью передачи до 12 Мбит/с и режим Low-Speed с максимальной скоростью передачи до 1,5 Мбит/с. Максимальная длина кабеля в режиме Full-Speed не превышала 3 м, а в режиме Low-Speed — 5 м.

Для подключения периферийных устройств к шине USB 1.0 использовался кабель, состоящий из двух пар проводов. Одна витая пара в дифференциальном включении использовалась для приема и передачи данных, а еще одна пара проводов — для питания периферийного устройства напряжением +5 В. Благодаря встроенным линиям питания шина USB 1.0 позволяла подключать периферийные устройства без собственного источника питания. При этом максимальная сила тока, потребляемого устройством по линиям питания шины USB 1.0, не должна была превышать 0,5 А. К одному контроллеру шины USB 1.0 можно было подсоединить до 127 устройств через цепочку концентраторов.

В сентябре 1998 года появилась спецификация USB 1.1. Собственно, по своим техническим и скоростным характеристикам она не отличалась от USB 1.0. Просто в ней были исправлены ошибки версии 1.0.

В апреле 2000 года была опубликована спецификация USB 2.0, а в конце 2001 года эта версия была стандартизована. Сегодня шина USB 2.0 является самой распространенной. Все ноутбуки, материнские платы и периферийные устройства (принтеры, МФУ, мыши, клавиатуры, джойстики, графические планшеты и т.д.) оснащаются интерфейсом USB 2.0, а интерфейс USB 1.1 уже практически вышел из употребления. В то же время интерфейс USB 2.0 является обратно совместимым с интерфейсом USB 1.1.

В спецификации USB 2.0 предусмотрено три скоростных режима: кроме режимов Low-Speed (до 1,5 Мбит/с) и Full-Speed (до 12 Мбит/с), есть высокоскоростной режим Hi-Speed, определяющий максимальную скорость передачи до 480 Мбит/с (60 Мбайт/с).

Как и в случае спецификаций USB 1.0 и USB 1.1, в спецификации USB 2.0 для подключения периферийных устройств используется кабель, состоящий из двух пар проводов: одна витая пара проводов для приема и передачи данных, а другая — для питания периферийного устройства. При этом напряжение питания опять-таки составляет 5 В, а максимальная сила тока не должна превышать 0,5 А. К одному контроллеру шины USB 2.0 можно подсоединять до 127 устройств через цепочку концентраторов.

В стандарте USB 2.0 предусмотрено три типа разъемов: разъем типа A (рис. 1), разъем типа B (рис. 2) и разъем miniUSB типа B (рис. 3). Впоследствии, в январе 2007 года, были представлены разъемы microUSB, однако они предназначены для мобильных телефонов и коммуникаторов и не используются в компьютерах и периферийных устройствах.

Рис. 1. Разъем USB типа A

Рис. 2. Разъем USB типа B

Рис. 3. Разъем miniUSB типа B

Основная проблема шины USB 2.0 заключается в том, что она является однонаправленной. То есть данные передаются в обе стороны (либо в одну, либо в другую, но не одновременно) по одной и той же витой паре. Несмотря на декларируемую максимальную скорость передачи данных до 480 Мбит/с, шина USB 2.0 имеет достаточно большие задержки между запросом на передачу данных и собственно началом передачи. Поэтому в реальности интерфейс USB 2.0 не позволяет передавать данные со скоростью более 35 Мбайт/с (280 Мбит/с). Конечно, такая скорость передачи данных сегодня уже явно недостаточна. Подключение по интерфейсу USB 2.0 внешних жестких дисков и флэш-памяти не позволяет реализовать весь их скоростной потенциал. К примеру, при подключении внешнего жесткого диска по интерфейсу eSATA скорость передачи данных ограничивается скоростными характеристиками самого диска и для современных дисков составляет порядка 90 Мбайт/с (при последовательных операциях чтения и записи), а при подключении того же внешнего диска по интерфейсу USB 2.0 скорость передачи данных снижается до 33 Мбайт/с.

Не только внешние накопители, но и многие другие периферийные устройства нуждаются в существенно большей пропускной способности интерфейса, нежели может предоставить интерфейс USB 2.0. Поэтому новый высокоскоростной стандарт USB 3.0, разработка которого велась в течение нескольких лет, появился как нельзя кстати.

USB – быстро, быстрее, ещё быстрее

Первая версия стандарта USB имела две скорости передачи данных. USB 1.0 позволил достичь скорости 12 Мбит/с (Full Speed) и 1,5 Мбит/с в режиме низкой скорости. Как отмечает Аджай Бхатт, переход в более медленный режим, вероятно, «спас» USB от сбоев. Первоначально он не был предусмотрен и был добавлен только по просьбе разработчиков программного обеспечения Microsoft.

Планируя поддержку мыши в Windows, они пришли к выводу, что 12 Мбит/с – это «слишком быстро». Они предсказали, что более быстрый режим работы может потребовать экранирования кабелей, а это означает, что кабели компьютерных мышей станут слишком жесткими для комфортной работы, а затраты на их производство будут слишком высокими.

Они решили, что если стандарт не будет использовать более низкие скорости, они не смогут реализовать его в системе. После обновления стандарта до версии 1.1 в 1998 году электрические параметры разъёма были улучшены, что облегчило передачу сигналов на большие расстояния.

В 2000 году была опубликована спецификация USB 2.0. Так называемый режим Hi Speed был добавлен к двум предыдущим режимам. Это позволило передавать данные со скоростью 480 Мбит/с. В дополнение к более высокой производительности были введены новые разъемы и усовершенствованы стандарты электропитания.

В новой версии точно определен способ загрузки. Максимальный ток, который мог протекать через разъем, составлял 500 мА. В то же время два устройства могут быть подключены друг к другу без использования хоста.

USB 2.0 правил на рынке компьютерных разъёмов в течение следующих 10 лет.

С 2010 года пользователи могут использовать третий вариант USB. За прошедшее время было выделено несколько поколений этого стандарта, а названия были изменены несколько раз. В базовой версии 3.0 появился режим Super Speed, позволяющий передавать данные со скоростью 5 Гбит/с. С 2013 года данные могут передаваться со скоростью 10 Гбит/с. Это, так называемый, режим Super Speed+, известный по USB 3.1. Спецификация варианта USB 3.2, опубликованная в 2017 году, увеличила скорость передачи в режиме Super Speed+ до 20 Гбит/с.

В конечном итоге, USB 3.0 получил название USB 3.2 Gen1, USB 3.1 – USB 3.2 Gen2, а USB 3.2 – USB 3.2 Gen2x2. В соответствии с рекомендациями организации по стандартизации USB, производители устройств должны помечать розетки и вилки Super Speed синим цветом и логотип SS.

Сила USB

Силу тока в разъёмах типа A и B стандарта USB 3.2 увеличили до 900 мА (1,5 A для разъемов питания). Разъём C, который заменяет все другие более ранние разъемы, однако, допускает максимальный ток 3А при стандартном напряжении 5В. Розетки питания USB в этой версии имеют напряжение 20В и максимальный ток 5А. В результате вы можете получить до 100 Вт мощности. Этого достаточно, например, для питания ноутбука.

Постоянно возрастающие требования к эффективности передачи данных привели к потребности в разработке нового стандарта. Спецификация USB 4 была опубликована в 2019 году, а первые устройства должны появиться во второй половине этого года. Максимальная производительность разъёма составляет 40 Гбит/с. USB 4 основан на протоколе Thunderbolt 3 и полностью совместим с ним.

Какая разница при использовании USB 2.0 и 3.0 на компьютере?

Ввиду того, что большое количество внешних устройств подключаются через порт USB, механические нагрузки на эти разъемы многократно возросли. Частое подключение флеш-накопителей, гарнитуры, всевозможных зарядных устройств приводит к механическому истиранию деталей, ослаблению электрических контактов. Более того, потребитель может нечаянно ударить по кабельному разъему или флешке, что приведет к порче порта и потребует его ремонта. Если разъем установлен на отдельной печатной плате, соединенной с основной платой посредством шлейфа, то это еще полбеды. Если же колодка USB впаяна непосредственно в материнскую плату, то ремонт будет дорогой.

Чтобы избежать неприятностей, потребителю следует быть внимательным, а также использовать равномерно все имеющиеся в компьютере разъемы USB. Кроме встроенных разъемом можно приобрести дополнительную карту расширения PCI с портами USB. Она устанавливается в соответствующий слот PCI на материнской плате и наружу корпуса выводит дополнительные разъемы для подключения внешних устройств.

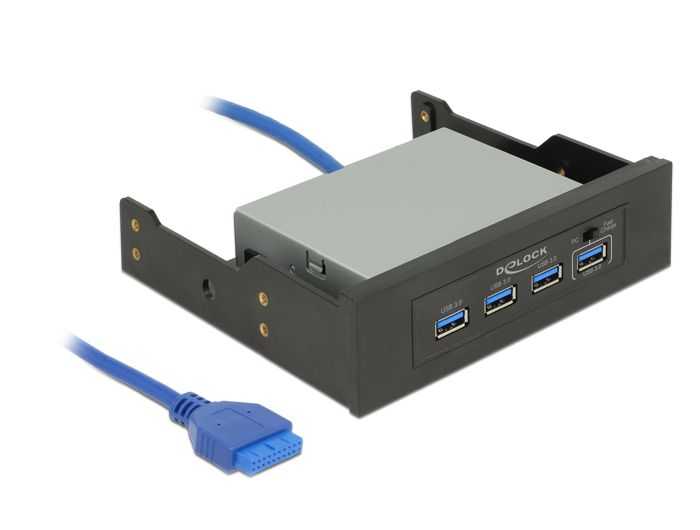

Также, как вариант, можно приобрести разветвитель USB-портов (внешний концентратор). Он позволит увеличить количество разъемов и обезопасить сам компьютер.

Однако нужно учесть, что через такой разветвитель не получится подключить энергоемкие устройства, например внешний жесткий диск без дополнительного питания. Кроме того, потребитель иногда допускает подключение к основному порту мощных нагрузок, вроде внешнего жесткого диска или нескольких нагрузок, превышающих в сумме энергетические возможности питающей шины. Это может привести к перегоранию защитных элементов схемы и отказу интерфейса в работе.

Еще одна опасность заключается в некорректном включении/отключении, например, флешки в «горячем» режиме, а также в действии статического электричества. Хотя разработчики гарантируют безопасность такого режима, желательно все коммуникации осуществлять при выключенном компьютере и внешнем устройстве. Что касается статического электричества, то это враг номер один сухих отапливаемых помещений. Опасный заряд скапливается на теле и одежде человека, и чтобы его снять, необходимо прикоснуться к шине заземления, водопроводной трубе или батарее водяного отопления.

Теперь у пользователя имеются необходимые знания о правильной эксплуатации портов USB 2.0 и USB 3.0 компьютера, а приведенные рекомендации позволят без проблем и успешно решать поставленные задачи.

USB 2.0: и заверте…

USB 1.0 был полезен в основном своей универсальностью. Скорости интерфейса хватало только для передачи небольших файлов, поэтому уже к началу 2000-х был разработан стандарт USB 2.0. Вместе ним в мир пришли и USB-накопители или «флешки», и вот тут пользователи разошлись на полную. За несколько минут на флешку можно было скопировать не пару файлов, а целый сезон сериала или установочные файлы Windows. Кроме того, в отличие от компакт-дисков, сделать это можно было не один раз, да и испортить флешку было сложнее, чем поцарапать компакт-диск. Даже сами CD-приводы и другое периферийное оборудование благодаря USB теперь можно было не встраивать в персональные компьютеры или ноутбуки, а просто подключать к ним по мере необходимости. На руку пользователям и производителям играло и то, что большинство USB-устройств поддерживали «горячую» установку и были готовы к работе сразу после подключения, без необходимости перезагружать компьютер.

История

Чтобы полностью понимать различия между двумя этими версиями, необходимо разобраться в том, что такое USB, как работает такой порт и чем принципиально отличен от других типов.

USB – это аббревиатура от англоязычного словосочетания «универсальная последовательная шина» (universal serial bus).

Основное положительное отличие такого формата от всех остальных в том, что с его помощью можно передавать абсолютно любые данные и типы информации, по такому порту можно подключить любое устройство.

Именно эти особенности делают данный тип слота таким популярным и распространенным на протяжении уже очень многих лет. За это время появилось множество его разновидностей и конфигураций, основное отличие между которыми в скорости работы.

Старые ПК не отличались высокой универсальностью подключений – они имели множество разнообразных портов под те или иные цели, то или иное оборудование. Но начиная с 1994 года велась разработка над многофункциональным универсальным портом, каким и стал в итоге USB. Первая версия устройства, похожего на современное, появилась в 1996 году и носила обозначение 1.0.

Скорость ее была минимальной и едва дотягивала до 1,5 Мбит/с. А в 2000 году появилась следующая версия – 2.0, и она имела более применимую для работы скорость 480 Мбит/с.

Такая скорость уже позволяла действительно пользоваться портом в полной мере, так как наконец стало возможным подключать к порту простенькое оборудование, вроде мышек и клавиатур.

Версия 3.0, которая является самой новой и современной в настоящий момент, увидела свет в 2008 году. Она теоретически позволяет развить очень высокую скорость, вплоть до 5 Гб/сек. Такая скорость позволяет подключать к порту не только простое оборудование и карты памяти, но и более или менее сложные и производительные устройства, например, жесткие диски.

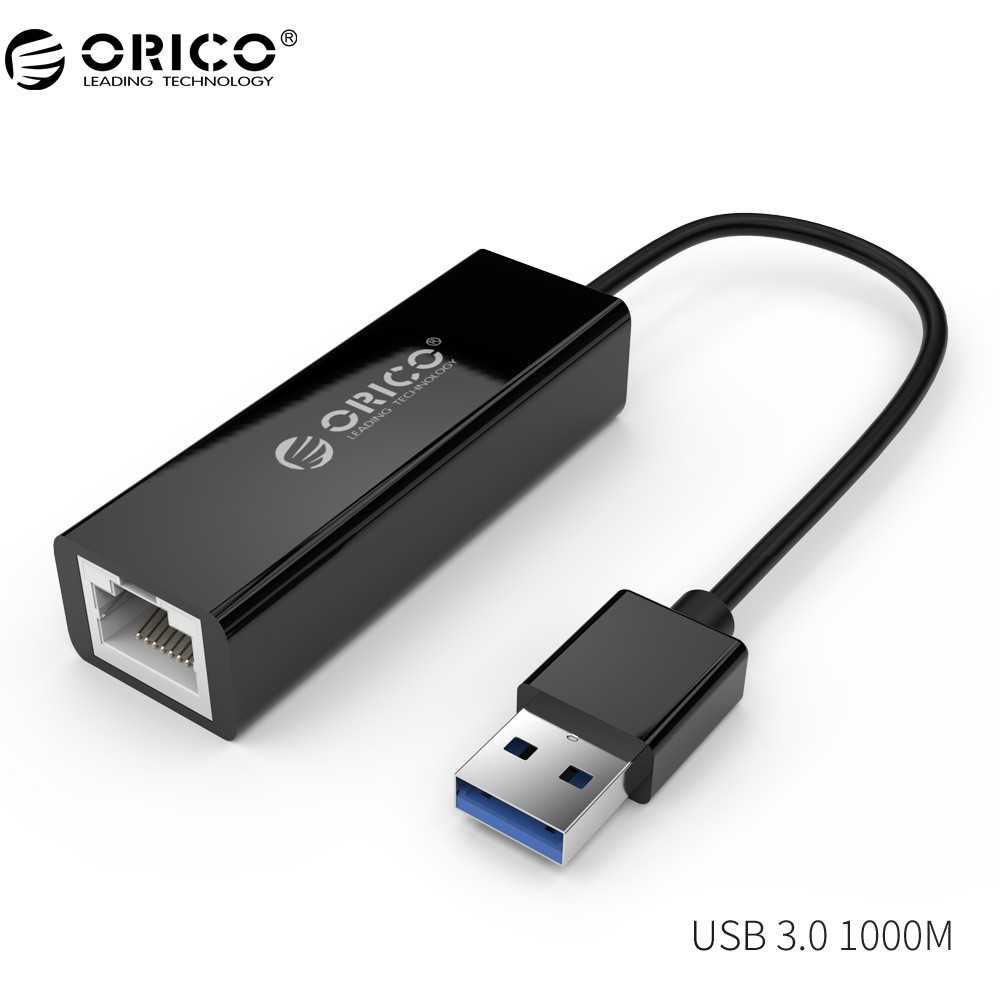

<Рис. 2 Переходник>

Разработку новой версии порта активно спонсировали многие мировые бренды, ведущие производители в компьютерной и микроэлектронной сфере.

Они были заинтересованы во введении стандартизированного универсального разъема, позволяющего работать даже со сложными устройствами, так как такой подход существенно упростил бы производство и помог охватить больший рынок.

Основные отличия

Чем же отличаются разновидности этих портов друг от друга?

Можно выделить несколько основных различий:

Визуально отличить все три версии друг от друга очень просто – версия 1.0 отсутствует на всех компьютерах, выпущенных после 2009 года, порты версии 2.0 не имеют окраски (цвет белый), а порты версии 3.0 окрашены в синий цвет, так что определить их можно еще до покупки устройства, не заглядывая в техническую документацию;
Скорость передачи — главное функциональное отличие этих устройств. Оно становится очевидным при их использовании, и именно оно – причина того, что одно и тоже устройство в разных портах может работать с разной скоростью. Хотя скорость передачи версии 3.0 реально гораздо ниже заявленных максимальных 5 Гб/с, она все равно остается гораздо более высокой, чем у второй версии;
Эксплуатационное отличие также имеется и оно заключается в силе тока. Если в старой версии она составляла 500 мА, то в новой она составляет уже почти 900 мА. Благодаря этой особенности такой порт может питать электроэнергией несколько мощных устройств при использовании разветвителя;
С точки зрения непосредственного устройства кабеля также есть некоторые различия. Если старая версия имела всего 4 провода под оплеткой, то новая имеет их 8, благодаря чему ускоряется работа. Но также именно по этой причине кабель новой версии более толстый. В этом есть и негативные стороны, так как такое устройство кабеля ограничило его максимально возможную длину до 5 метров и значительно повысило его стоимость;
Ни одна старая версия операционной системы Windows, включая ХР не будет работать с новой версией порта, так как технически не приспособлена для этого. Все кабели и порты версии 3.0 все равно при подключении к устройству с такой старой операционной системой будут работать в версии 2.0.

Таким образом, хотя данная версия и имеет ряд неоспоримых преимуществ, как более новая, имеются у нее и серьезные недостатки.

Ограниченность длины кабеля может быть очень неудобной для многих пользователей, а особенно при организации рабочих мест.

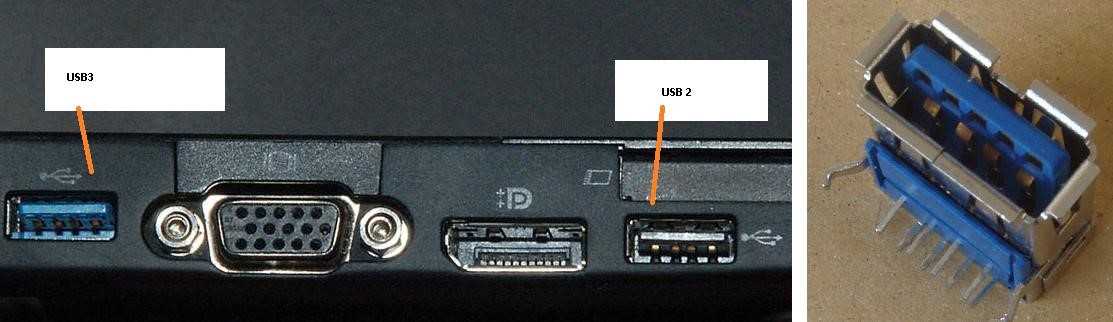

<Рис. 3 Порты>

Давний друг лучше новых двух

Если попросить кого-либо закрыть глаза и сказать первое, что придёт в голову при слове USB, то этот человек наверняка опишет USB тип A. Впрочем, далеко не факт, что он будет знать, как этот коннектор правильно называется — для подавляющего большинства людей это просто USB.

Применение 5 пинового USB 2.0 коннектора (тип А, мини и микро типа А) разнообразное, с помощью него запитывают большинство приборов и поделок

И это вполне логично, поскольку type A фактически стал «USB по умолчанию». Поколения меняются, время течёт, а этот разъем почти не меняется. И причина в том, что он практически идеален.

Он представляет достаточную жёсткость, чтобы у подключённого устройства не возникли проблемы с контактом даже при сильной тряске. Его относительно легко ремонтировать, и он не особо чувствителен к забиванию пылью.

Форма разъема

USB Type-C представляет собой новый крошечный разъем, размеры которого едва соответствуют microUSB. Он поддерживает различные новые стандарты, такие как USB 3.1 и USB PD.

Привычным разъемом, с которым знакомы все, является Type-A. Даже после перехода с USB 1.0 к 2.0 и далее к современным устройствам он остался прежним. Разъем такой же массивный, как и раньше, и подключается только при правильной ориентации (что, очевидно, никогда не получается с первого раза). Но по мере того как устройства становились меньше и тоньше, массивные порты просто перестали подходить. Это привело к появлению множества других форм соединителей USB, таких как Mini и Micro.

Такой неудобный набор разъемов различной формы для устройств всевозможных размеров наконец уходит в прошлое. Тип C представляет собой новый стандарт очень маленького размера. Он составляет примерно треть от старого USB Type-A. Это единый стандарт, который должны использовать все устройства, поэтому для подключения к ноутбуку внешнего накопителя или зарядки смартфона от ЗУ потребуется только один кабель. Этот крошечный разъем достаточно мал, чтобы вписаться в сверхтонкий смартфон, но достаточно мощный, чтобы через него можно было подключить все периферийные устройства. Сам кабель имеет одинаковые разъемы типа C на обоих концах.

У Type-C есть множество преимуществ. Ориентация разъема не имеет значения, поэтому больше не придется переворачивать штекер несколько раз в поисках правильного положения. Это единая форма USB-коннектора, которую должны принять все, поэтому для различных устройств не нужно иметь большое количество разных USB-кабелей с разными штекерами. И не будет множества разных портов, занимающих дефицитное пространство на все более тонких гаджетах.

Более того, разъемы типа C также могут поддерживать различные протоколы, используя «альтернативные режимы», которые позволяют иметь адаптеры, способные выводить HDMI, VGA, DisplayPort или другие типы соединений с этого единственного подключения. Хорошим примером этого является мультипортовый адаптер Apple, который позволяет подключать HDMI, VGA, USB Type-A и Type-C. Таким образом, множество разъемов на обычных ноутбуках можно свести к портам одного типа.

Зачем они нужны?

Безоговорочно стандарт USB стал самым часто применяемым в сфере сложной электроники. Он используется для подключения принтеров, сканеров, мышек, клавиатур, джойстиков…

Полный список не счесть. USB позволяет подключать разные оборудования к порту, реализуя тем самым, главное для чего был создан — универсальность.

Звуковую карту на USB 2.0 уже можно подключать к ноутбуку или телевизору

Изначально стандарт создавался исключительно для персональных компьютеров, но он эволюционировал и на текущий момент есть практически в любом гаджете. Смартфон или планшет с USB разъемом даёт возможность пользователю использовать один и тот же кабель и разъём как для зарядки, так и для передачи данных.

Варианты применения: блоки питания и з/у на USB 2.0 и 3.0

Конечно, порой некоторые из создателей гаджетов экспериментируют и вместо привычного USB 2.0 встраивают в свою продукцию какой-то из экзотических разъемов. Однако этим они фактически обрекают своё детище на провал, так как никто в здравом уме не согласится вместо привычного стандарта использовать нечто сомнительное.
