Как сделать антенну для радио fm своими руками

Полуволновые вибраторы

Интернет обошло видео: смартфон вместо антенны принимает кусок оголенного провода, припаянный к разъему. Диво – радио ловится! Ничего удивительного. В радиовещании используется вертикальная линейная поляризация, провод произвольной длины способен усилить сигнал. Учебниками радиотехники показано – добиться результата повыше можно, если размер кратен четверти волны:

Равен длине волны.
Половине длины волны.
Четверти длины волны.

Существуют другие варианты, некоторые радиолюбители утверждают: лучший прием получается при длине приемной антенны 5/8 длины волны. Сегодня на этом останавливаться не будем. Каждое из приведенных устройств характеризуется внутренним сопротивлением, величина по возможности равна импедансу кабеля, приемного устройства:

Вибратор Герца – 300 Ом.
Полуволновой вибратор – 73,5 Ом.
Четвертьволновый – 37 Ом.

Сообразно сказанному выделено полдюжины стандартных номинала кабелей, чаще встретим РК – 75, РК – 50. Последний имеет наибольшее хождение меж связной аппаратурой

Важно использовать коаксиал, подходящий используемому типу устройств. На старых телевизорах входы специально подписаны в Ом

УКВ использует кабель РК – 50. Следовательно, потери, вызванные отражением сигнала линии, наименьшие.

Интернет обошла схема полуволнового диполя длиной каждой стороны 75 см. Приемное устройство обслуживает диапазон УКВ (FM), вмещающий немало радиостанций. Поясним изрядно:

длина вибратора составляет половину длины волны;
каждое плечо вибратора равно четверти длины волны.

Суммарно получаем: устройство настроено на частоту вещания 100 МГц, четверть длины волны составит 75 см. Сопротивление излучению конструкции равняется 73,5 Ом, поэтому антенна для радиоприемника своими руками делается из куска кабеля РК – 75:

Для образования одного плеча диполя снимаем внешнюю изоляцию на участке протяженностью 75 см. Оплетку экрана оставляем нетронутой.
После выворачиваем медную сетку чулком, стягивая вниз, распрямляя на 75 см. Образуется второе плечо диполя. Если затруднительно натянуть экран поверх изоляции, возьмите кусок медной трубки длиной 75 см, натяните. Оплетка срезается, пополняя содержимое мусорного ведра.
Медная трубка аккуратно припаивается к экрану, устройство готово. Согласовывать с кабелем не нужно, у обоих сопротивление 75 Ом. Приемник современный может иметь совсем другой импеданс. Подробнее прочитаете в технических характеристиках, перечисленных паспортом.
Установка ведется на мачту. Выше – лучше, но! Пассивная антенна для радиостанции, своими руками сделанная из куска кабеля, сильно понижает уровень сигнала. Рассмотрим позже, как спаять усилитель диапазона, оснастить непроницаемым корпусом, подвесить близ антенны. Дельная тема курсового проекта средней степени подготовленности студента ВУЗа радиотехнической направленности. Сегодня вопрос откладывается.

Наружный монтаж

Для наружной конструкции применяют обычно ТВ-усилитель польской сборки. Все можно собрать также самостоятельно. Качественное прохождение сигнала обеспечивает пара телескопических антенн. Их обычно заимствуют у старых радиоприемников на разборках радиорынка.

В качестве корпуса подойдет пластик от усилителя, к которому фиксируется магнитное крепление. На следующем этапе систему обеспечиваем электропитанием. Понадобится взять разъем от активной антенны и впаять в него провод. После проводим кабель таким образом, чтобы у него не получалось проблемного перетирания или пережатия, а напоследок фиксируем его в таком положении.

Припаянный к разъему провод выводим на гнездо, имеющее подключение к +12 В на мультимедийной системе. Заводим штекер в соответствующий «вход» гнезда и наслаждаемся четким изображением.

Списки лучших

Прихожие своими руками: как сделать прихожую своими руками Поскольку новые универсальные автомобильные антенны создаются каждый день, то мы решили сделать не только рейтинг, но и список лучших в следующих трех категориях:

Доступная цена.
Радиоантенна.
Многофункциональность.

Перейдем к подробному описанию каждого раздела

Доступная цена

Supra Saf-3 бюджетная модель автомобильной антенны, которая не отличается функциями и возможностями от других моделей. С дополнительной возможностью многоразового монтажа.

Тип антенны	активная
Диапазон	дв, св, укв, fm
Длина кабеля	2.5 м
Установка	внутрисалонная

Стоимость: от 300 до 472 рублей.

автомобильная антенна Supra Saf-3

Радиоантенна

Активная автомобильная радио антенна Triada 001 mini позволяет осуществлять качественный сигнал радиоволн УКВ и FM. Кроме этих преимуществ она обладает компактностью и её без всяких инструкций легко установить во внутрь салона.

Тип антенны	активная
Диапазон	укв, fm, am
Длина кабеля	2.5 м
Крепление	внутрисалонное

Стоимость: от 278 до 314 рублей.

автомобильная антенна Triada 001 mini

Функциональность

Модель triada 55 turbo отличается от других моделей своей функциональностью. Устройство подходит к любым магнитолам и рассчитан на удержание радиоволн 150 км. Имеет преимущества в качестве усиленного радиосигнала и компактности, а также в наличии два режима работы.

Вид антенны	активная
Диапазон	укв и fm
Длина кабеля	2.5 м
Крепление	внутрисалонное

Стоимость: от 418 до 442 рублей.

автомобильная антенна triada 55 turbo

Конструкция FM антенны для приемника

Такие антенны предназначены для преобразования радиоволн в фм-диапазоне в электрические сигналы, воспринимаемые приемником. Самые простые конструкции представляют собой вибратор, размером в половину волны. Такие антенны не обладают направленными свойствами, воспринимают слишком много помеховых излучений из окружающего пространства. Если fm-приемник мобильный, можно, совершив некоторые перемещения, найти наилучшее направление сигнала. Стационарным принимающим радиоприборам больше подходит волновой канал, настроенный на луч приема эфира, при этом наилучшее качество звука будет на паре каналов (в основном радиостанции такого типа вещают на отрезке около 10 мегагерц).

Дополнительная информация. При необходимости расширения луча радиовещания можно соединить 2-3 полуволновых вибратора параллельно в вертикальном положении и припаять на круглые цилиндры.

Необходимые 50 ом сопротивления не всегда достигаемы, такую fm антенну надо усиливать приспособлениями для согласования. Так, вибраторы можно смонтировать на конусообразные направляющие, представляющие веер, «раскрытый» от центра к границам.

При использовании в конструкции стали и жести, удается получить даже 300 ом. Таким образом, получается принимать довольно качественно большое количество фм-каналов. Для большего расширения приема в этом диапазоне необходимо бывает собрать и присоединить антенную решетку.

Встроенная конструкция

Не всегда уместно применять для встроенных автоантенн классический четвертьволновой вибратор. С ним могут возникнуть трудности при изготовлении, а также он имеет значительные габаритные параметры. Проблемы могут возникнуть и при фиксации крупного объекта.

В качестве практичной конструкции хорошо себя показала следующая сборка. Для нее понадобится рамочное устройство, размещенное под уплотнитель заднего стекла. Нужно понимать, что такая форма немного отличается от классического аппарата, работающего на частотах 27 МГц. Габариты компенсируются наличием в средней части конденсатора. С ним осуществляют настройки резонанса на нужных каналах.

Нужно при таких манипуляциях учитывать, что существуют несколько приемных частот: 27МГц, 65 МГц, 28,2 МГц, 68 МГц. Для верхнего резонанса характерен нижний диапазон вещания.

Конструкция внутренней антенны изготавливается по упрощенной схеме:

Используется медный проводник МГТФ 0,5. Его скрывают за резиновым уплотнителем стекла. При этом верхняя часть делается более узкой, чем остальные элементы.
Расположение полюсов обязано способствовать при необходимости добавлению провода к конденсатору, а также добавлению провода РК-50 для снятия сигнала.
На центр заднего стекла монтируется конденсатор на 5-25 пф, имеющий максимально вертикальную подводку обоих кабелей.
Запайка провода делается с конца, откушенного в центре кусачками. На обратном конце не должно быть никаких разрывов.

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

ƛ1 = 300/546 = 0.55 м = 550 мм;
ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

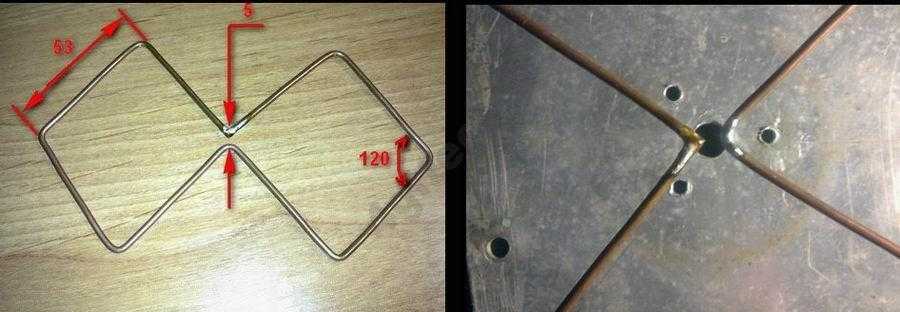

Для качественного приема цифрового сигнала размер каждого ребра биквадрата должен в точности соответствовать половине проецируемой ширины волны в поперечнике (или ее полудлины). В качестве материала может служить алюминиевая жила или медная трубка. Идеальным вариантом будет медная проволока 3 — 5 мм. У нее устойчивая геометрия и она хорошо гнется.

Сборка

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Важно! У готовой самодельной конструкции должна быть ровная плоскость. Чтобы ее соблюсти рекомендуется перед спайкой или креплением зафиксировать заготовки.

Рефлектор

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

расстояние между рефлектором и приемником составляет ƛmax/7;
площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Важно! Учитывая, что из за «разрывов» фактическая площадь биквадрата меньше расчетной, в качестве исходной берется именно последняя. Во-первых, фактическую поверхность рассчитать невозможно

А во-вторых, такой подход гарантирует, что площадь рефлектора всегда будет >120% площади приемника.

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение

Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.

Какие антенны бывают

Антенны важны для того, чтобы принимать на себя сигнал, усиливать его и передавать ко входу приемника. В зависимости от общего диапазона антенны обладают разной конструкцией и размерами.

Существует несколько десятков типов антенн, некоторые из них представляют собой сложно устроенные конструкции с весом в сотни тонн и гигантскими размерами. Специалисты выделяют следующие разновидности антенн:

Сделанная своими руками антенна из медной проволоки. В зависимости от того, для какого диапазона она создана, ее габариты можно немного изменять, подстраивая под себя. Проволочная считается самой простой антенной для радио, своими руками ее можно соорудить в домах из любого материала, исключая армированный железобетон. Также ее можно поместить на улице, натянув на мачты либо строение. Высота подвеса очень важна, так как с ее увеличением мощность сигнала значительно усиливается. Особо полезен такой параметр на границе уверенного приема, где сигнал отличается своей слабостью.
Штыревая. Такой тип считается довольно простыми, крепится на изолятор и одним концом совмещается с приемником. Длина штыря должна подбираться с учетом диапазона идущих на участок волн. С помощью многократных экспериментов и точных расчетов было выявлено, что длина такой антенны должна доходить до четверти длины волны, при этом максимальный КПД конструкции в любом случае снижается. Чтобы усилить мощность устройства, к нему прибавляется 4 дополнительных вибратора, которые помогают значительно улучшить сигнал и расширить полосу приема. Антенна такого типа обладает ненаправленным приемом – она одинаково хорошо улавливает сигналы с любой стороны их поступления. Конструкцию такого типа рекомендовано применять на даче, а также за пределами городской черты, где мало индустриальных помех.

Какие есть виды антенн

Радиоантенны делятся по назначению:

для домашних детекторных приемников и музыкальных центров;
автомобильные;
авиационные;
специальные (спутниковой связи, военные).

Для эфирного вещания используются частоты 148,5 кГц — 108 МГц.

FM-радиостанции захватывают 88-108 МГц (ультракороткие 3-метровые волны).

В быту используют следующие конструкции:

устройства с разворотом — апертурная антенна;
изделия с бегущей волной;
линейные приборы.

Антенны классифицируют по форме и материалу на:

телескопические;
рамочные;
штыревые;
проволочные;
стержневые;
фольгированные;
коаксиальные.

По диаграмме направленности конструкции могут быть узконаправленными и круговыми. По полосе пропускания различают узко- и широкополосные приборы.

Стержневая антенна своими руками

Если решение из фольги не дает должного эффекта, можно попробовать сделать остронаправленную и противостоящую городскому шуму антенну-штырь. Ее конструкция сложнее предыдущего варианта, но все же под силу умельцу.

На схеме, сделанной своими руками ФМ антенны видно, что устройство состоит из проводника (металлический пруток или трубочка), который закреплен на изоляторе, и противовесов.

Длина штырька зависит от того, какой диапазон волн планируется принимать.

Здесь действует принцип: длина штыря равна четверти длины волны. Это оптимальный вариант, увеличение и уменьшение будут сказываться на качестве радиовещания.

Когда устройство подготовлено, его необходимо смонтировать на фасаде здания. Конец провода вставляется в соответствующее гнездо на радиоприемнике или музыкальном центре (магнитофоне). Финальный штрих – найти радиопередающие станции.

Самодельная антенна

Сделать ее сможет каждый желающий, для этого нам потребуется несколько простых инструментов, которые имеются в каждом доме:

Кусок медного провода.
Обычный кухонный нож.
Плоскогубцы.

Отметим, что далеко не во всех регионах нашей страны fm-сигнал стабильно покрывает всю территорию. В некоторых отдаленных пунктах обычной встроенной антенны музыкального центра недостаточно. В этом случае владельцы устройств начинают своими силами пробовать усилить сигнал. Чаще всего можно увидеть, как штатная fm-антенна обмотана проволокой. В иных случаях, эту проволоку выводят за окно (например, в открытую форточку), в надежде, что это как-то усилит сигнал. Действительно, часто подобная практика помогает, и радио все-таки удается поймать.

Как сделать самостоятельно

Основное применение этих антенн – прием дециметровых (ДМВ) сигналов. Обычная конструкция – это два параллельных стержня, на которых в противофазе друг к другу крепятся от 5 до 7 проводников-вибраторов равномерно уменьшающейся длины.

При необходимости эту антенну можно изготовить в домашних условиях. Самодельная конструкция требует дополнительных расчетов. Калькулятор можно найти ниже или воспользоваться формулами из любого учебника по радиотехнике. При этом на дату выпуска можно не смотреть: с 60-70-х годов XX века никаких глобальных открытий в этой области сделано не было.

Так что старыми формулами можно пользоваться безбоязненно.

Расчет логопериодической антенны

Вначале надо рассчитать размеры рабочих элементов устройства. Для этого воспользуйтесь онлайн-калькулятором:

Калькулятор не помещается в окно полностью, поэтому прокручивайте голубое окно вверх-вниз, вправо-влево, чтобы заполнить все поля. После нажатия кнопки «Рассчитать» прокрутите вниз, чтобы увидеть результаты.

Пояснения к расчету:

минимальная и максимальная рабочая частота — укажите диапазон, исходя из значений транслируемых мультиплексов для вашего региона;
входное сопротивление — оставьте 75 Ом;
диаметр элемента — укажите сечение вибраторов, которые планируете применять;
сторона собирающей линии — калькулятор рассчитывает значения для трубок квадратного сечения, нужно указать размер одной грани.

Вибраторы укорачиваются в геометрической прогрессии со знаменателем, равным τ. Работа антенны зависит от периода структуры τ и угла при вершине треугольника α, связанного с относительным интервалом σ.

Чем меньше угол α (и больше τ), тем выше коэффициент усиления антенны. При этом увеличивается число вибраторов и общая длина конструкции. Поэтому при выборе периода структуры рекомендуем принимать значение τ 0,9.

Существует оптимальное значение относительного интервала σ для определенного τ — калькулятор посчитает его автоматически.

Полученные значения используйте при изготовлении антенны.

Изготовление проводника

Создание самодельной модели включает в себя:

Изготовление стержней. Подбираются две проводящие трубки нужного диаметра, поскольку изготовить их сложно.
Нарезка и попеременное присоединение вибраторов посчитанных размеров. Длина самых больших должна получиться около четверти (а в сумме – правый и левый – равна половине) длины волны нужного диапазона.
Подвод питания к передней части, если используется усилитель.
Проводку фидера внутри одного из стержней. В этом случае кабель играет роль четвертьволнового трансформатора.
Пайка кабелей, подключение и поиск каналов.

Подключение вибраторов производится попеременно, как показано на схеме.

Чтобы не упустить из виду важные мелочи, посмотрите эту видеоинструкцию. Лучше чем на ней объяснить невозможно — все наглядно и понятно.

Настройка

При правильной сборке и использовании фидера волновым сопротивлением 75 Ом антенна не нуждается в дополнительной настройке. Достаточно ее правильно ориентировать.

Если же при сборке были допущены огрехи, то исправить их можно следующим образом:

Укорочением или наращиванием вибраторов. Обрезать можно с помощью кусачек, пилки по металлу или болгарки. Удлинить же можно, надставляя на короткие вибраторы трубки из такого же материала до соответствующей расчетам длины. После того как она достигнута, трубки крепятся клеем, запаиваются, заклепываются или же зажимаются плоскогубцами так, чтобы обеспечить надежный контакт.
Изменением расстояния между парами вибраторов.

Подключение усилителя SWA

В зоне, где прием телесигнала неуверенный, можно использовать антенный усилитель. Наиболее популярной маркой является SWA. Платы этой линейки выпускаются с разными коэффициентами усиления и канальными диапазонами.

Подключение выполняться одним из двух способов:

При питании по антенному кабелю. Здесь центральная жила кабеля зажимается одним винтом, а экран заворачивается и зачищается с помощью планки. Главное при этом – не допустить короткого замыкания экрана на центральную жилу;
При питании от внешнего адаптера. Здесь требуется переходник-адаптер («краб») с подходящими параметрами (для их проверки потребуется мультиметр). Он распаивается в соответствии с конструкцией антенны и спецификой ее подключения. Здесь требуются нетривиальные знания электротехники, поскольку единого стандарта устройств производители адаптеров не поддерживают и в разных случаях нужны индивидуальные расчеты.

Формат передачи цифрового эфирного телевидения

Формат DVB-T2, в котором вещаются цифровые мультиплексы, отличается от формата передачи аналогового телевидения системой модуляции несущей. Эта модуляция менее чувствительна к помехам от переоотраженных сигналов, которые иногда даже могут усиливать полезный сигнал и работать в условиях большей зашумленности сигнала. В то же время такие антенны хуже переносят определенные типы искажений. Кроме того, при выборе антенны надо учитывать, что цифровые мультиплексы передаются в дециметровом диапазоне, на частотах, расположенных довольно близко друг к другу. Отмирающее аналоговое ТВ, в свою очередь, вещается в основном в метровом диапазоне. Эти факторы определяют некоторые отличия при выборе антенн для ЦТВ.

Особенности

Не стоит забывать, что сигнал имеет свойство ухудшаться, а иногда и совсем пропадать в ночное время, а также в зависимости от погодных условий. Например, в дождь, снегопад или сильный ветер. Правда, следует отметить, что в случае, если сигнал есть, штыревая антенна обеспечит его качественную передачу. К тому же, не все музыкальные центры способны аппаратно улучшать прием сигнала. В особенности такая проблема наблюдается у недорогих моделей, где вне зависимости от того, какая антенна подключена к системе, каких-либо изменений в уровне приема сигнала не наблюдается.

В редких случаях (в качестве эксперимента) пользователи пытаются добиться улучшения приема, воткнув штекер обычной общедомовой TV-антенны в FM-гнездо. Делать так ни в коем случае не стоит, помогает это далеко не всегда, чаще всего могут возникнуть проблемы с замыканием и скачками напряжения.

Не стоит также забывать, что:

Наличие уверенного приёма возможно только в условиях направленности на источник сигнала.
Вечером и ночью сигнал значительно ослабевает в силу отсутствия или уменьшения дальнего приёма.

Антенна для любого музыкального центра может быть изготовлена своими руками, главное, внимательно следовать инструкциям и проявить терпение.

Антенна из фольги

Изготовление улавливающей сигнал конструкции потребует от умельца следующих инструментов и материалов:

моток медной проволоки или фольга;
нож;
плоскогубцы или кусачки;
сухая дощечка (квадрат со стороной 15 см).

Если взглянуть на фото антенн для FM радио, изготовленных из проволоки или фольги, сразу становиться понятно, что ничего сложного в подобной конструкции нет.

Сначала необходимо вырезать из фольги квадрат (13 см по внешнему краю, ширина полоски фольги 1,5 см). В нижней части по центру вырезается маленький прямоугольник (3 мм), чтобы разомкнуть рамку.

Как выбрать фазометр — обзор, назначение, принцип действия, область применения + инструкция по применению с фото
Как сделать трансформатор своими руками — пошаговая инструкция, схема, чертежи, список материалов + фото готового самодельного трансформатора
Какой детектор скрытой проводки лучше? ТОП-10 лучших производителей с фото и описанием

Вырезанная фольга приклеивается к дощечке. Со сдвигом вправо от центральной прорези на 2,5 мм и через 2,5 см друг от друга к квадрату из фольги припаиваются внутренний стержень экранированного провода (справа) и оплетка (слева).

Иногда усилить слабый радиосигнал можно при помощи простой обмотки антенны куском медной проволоки. Свободный ее конец выводят в форточку. На качестве звука подобная манипуляция никак не отразиться.

Всенаправленная антенна из коаксиального кабеля своими руками

Такое устройство, как правило, применяется для того, чтобы усилить радиосигнал в зоне некачественного приема.

Порядок сборки

Схема создания такой антенны достаточно проста и представляет собой ряд следующих действий:

Отступив от начала провода 750 мм, сделайте надрез для дальнейшего устранения пластиковой изоляции. При этом должна сохраняться целостность экранной оплетки.
После ослабления и разминания оплетки выверните экран, не повреждая медную жилу, по направлению к месту, где была надрезана изоляция.
Затем следует установить и надежно закрепить антенну любым способом внутри пластиковой трубы.
Далее ее необходимо прикрепить к деревянной мачте.

Назначение Fm-антенны

Основной и довольно частой проблемой при использовании радиоприемников можно считать большую удаленность от передающих устройств, не позволяющую принимать качественный радиосигнал. Эту проблему в большинстве случаев удается решить с помощью многочисленных конструкций антенн, способных принимать FM или УКВ-сигналы. Они могут быть комнатными или уличными, а также автомобильными. Антенны могут быть активными или неактивными, однако, даже такие полностью не решают проблему качественного приема радиосигналов. Поэтому, все конструкции антенн, установленных на принимающих устройствах, подвергаются различным усовершенствованиям со стороны народных умельцев.

Как сделать антенну Харченко для цифрового телевидения?

Изготовление не вызовет затруднений, поскольку для создания самодельной конструкции потребуется лишь проволока и паяльник. Но сказанное не означает, что самостоятельная пайка антенны не требует внимания. Перед подготовкой усилителя к работе придётся провести точные расчеты параметров, основанные на длине волн в той местности, где проживает телезритель. Также в отдельных случаях понадобится рефлектор, усиливающий сигнал. Теоретически, зрители способны обойтись без подобных дополнений, но для обеспечения бесперебойного стабильного приёма рекомендуется побеспокоиться о его создании.

Необходимые материалы и инструменты

Для создания биквадратной антенны понадобится:

медная проволока 12 мм в диаметре (допускается использование проволоки из других металлов);
паяльник (пайка, канифоль);
антенный кабель, RF-штекер;
линейка или рулетка.

В отдельных ситуациях используется:

тонкая проволока;
фломастер, бумага (для чертежа);
калькулятор для проведения расчётов;
изолента, клей;
основа, к которой будет крепиться конструкция;
наждачная бумага для зачистки мест пайки.

Использование иных инструментов зависит от желаний мастера, решившего сделать самодельную телеантенну.

Чертежи и схемы

Чертёж готовой конструкции простой, поскольку состоит из двух ромбов, к которым крепится антенный кабель. Крепление находится на месте стыков ромбов на противоположных сторонах проволоки, поэтому путаницы не возникнет. Но желающим избежать ошибок мастерам стоит воспользоваться заранее припасённой бумагой: предварительно нарисовать схему. В результате останется согнуть проволоку в соответствии с чертежом, закрепив концы пайкой. Уверенные в собственных умениях личности могут обойтись без подготовительных процедур.

Ручной расчёт

Расчёт антенны Харченко для цифрового ТВ производится по формуле λ=c/F, где:

λ – длина волны (периметр ромба);
c – скорость света, равняющаяся 3×108 метров;
F – частота.

Важно подчеркнуть, что правильные частоты зависят от региона, поэтому их требуется уточнять на месте. Если у Вас остались вопросы или есть жалобы – сообщите нам. Если у Вас остались вопросы или есть жалобы – сообщите нам

Если у Вас остались вопросы или есть жалобы – сообщите нам

Вычислив периметр квадрата, остаётся узнать длину сторон и проволоки. Выяснить количество проволоки несложно, поскольку требуется создать 2 ромба. То есть, достаточно умножить полученный ранее результат на 2 (разрешается добавить пару сантиметров для запаса). Для вычисления размера сторон квадрата придётся поделить периметр на 4.

Калькулятор антенны Харченко

Сомневающимся в сделанных расчётах людям следует воспользоваться онлайн-калькулятором. Его использование потребует внесения базовых параметров приёма сигнала, после их указания вычисления произойдут автоматически. Нарисовать на основе полученных цифр точную схему несложно, достаточно немного терпения и аккуратности.

Сборка

Подготовив схему, следует переходить к сборке. Чтобы изготовить антенну Харченко для цифрового ТВ своими руками в домашних условиях, придётся:

согнуть проволоку в соответствии с проведёнными ранее расчётами (по чертежу);
спаять оказавшиеся рядом свободные концы (для удобства разрешается обмотать их тонкой проволокой);
припаять к антенне на месте ромбов кабель;
жила припаивается к середине проволоки, оплётка к спаянным ранее концам;
прикрепить к противоположному концу кабеля RF-штекер.

Для надёжности рекомендуется закрепить конструкцию клеем или изолентой, чтобы не допустить распадения телеантенны на части.

Изготовление рефлектора

В случае сложностей с трансляциями телезрителям понадобится дополнительной оборудование – рефлектор. Он представляет собой металлический лист или решётку, распложенную позади антенны. При его изготовлении требуется соблюдать 2 условия:

расстояние между усилителем и телеантенной равняется 1/7 длины волны;
площадь решётки превышает размер антенны на 20%.

Строгих требований к металлу, из которого состоит усилитель, не предусмотрено, поэтому подойдёт любой оказавшийся под рукой металлический лист или решётка.

Подключение и настройка

Для подключения ТВ достаточно вставить штекер в антенный разъём ресивера (телевизионной приставки) и найти в комнате место с наиболее стабильными уверенным приёмом. Дополнительно понадобится выбрать угол наклона антенны, поэтому следует подготовиться к тому, что процесс поиска сигнала отнимет время. Во время настройки нужно ориентироваться на индикаторы на телевизоре. Они помогут определить, насколько повысилось или понизилось качество приёма.

Дополнительные рекомендации для улучшения звучания

Если ни один вышеописанный вид антенн не дал качественного звучания, то можно попробовать перепаять под вход музыкального центра старую телевизионную антенну. Некоторые из них способны успешно принимать радиосигналы и, если пользователю повезёт найти такой экземпляр, приём сигнала будет довольно чётким.

При улавливании сигнала стоит также учитывать погодные условия, ведь если за окном ливень или сильный снегопад, то фактически любая антенна может принимать сигнал со сбоями и помехами.

Для улучшения качества сигнала специалисты советуют размещать приёмное устройство на открытом пространстве и на самой высокой возможной точке установки, чтобы нивелировать влияние неровностей рельефа.

Длина стержня устройства значительно влияет на его частотный диапазон и расширять его можно, просто наращивая длину стержня антенны. Стоит также отметить, что даже правильно собранная самодельная антенна не даёт стопроцентной гарантии улучшения качества звучания радио музыкального центра, ведь причиной некачественного звука могут стать особенности конструкции самого центра.

Большинство музыкальных центров производитель снабжает функцией радио, и многие часто пользуются этой возможностью для прослушивания новостей, музыки или любимых радиопередач. Однако зачастую встроенного устройства для приёма радиосигнала недостаточно, что вызывает помехи в работе и некачественное воспроизведение. В этом случае приём можно улучшить при помощи антенны, которая может быть как заводской, так и сделанной своими руками. В этом материале речь пойдёт о том, как самостоятельно сделать FM антенну для музыкального центра.

Основные параметры

Прежде чем приступить к изготовлению FM антенны своими руками, нужно тщательно изучить теоретическую часть. Каждая волна вещает на определённой несущей частоте, на которую и настраивается приёмник. Именно на эти параметры и должна быть рассчитана изготавливаемая антенна. Конечно, другие радиоволны она тоже будет захватывать, но итоговое качество их звучания будет более слабым.

Есть определённые параметры, которыми отличаются агрегаты для диапазонов FM и УКВ. Изделие для ультразвуковых волн отлично улавливает сигналы в радиусе 74 МГц. Максимальный показатель для FM составляет 108 МГц. Стоит отметить, что на ультразвуковых волнах современное вещание практически отсутствует, из-за чего УКВ антенны вышли из популярности. Именно поэтому изготавливать нужно исключительно FM агрегаты.

Основной параметр, от которого зависит эффективность использования самодельной антенны — это длина волны принимаемого сигнала. Этот показатель влияет и на геометрические размеры устройства. Каждый мастер может самостоятельно высчитать длину волны, для этого нужно поделить скорость света (м/с) на частоту требуемого сигнала. Полученное число обязательно должно быть переведено в герцы. Итоговый показатель получается в метрах.

Все внутренние антенные агрегаты для радиоприёмников и некоторые внешние модели способны улавливать сигнал. Но встречаются и конструкции, которые отличаются наличием диаграммы направленности, добиться максимального качества звучания можно только в том случае, если пользователь провёл точную настройку. Такие конструкции обладают весомым преимуществом: они способны усиливать сигнал, что несвойственно для ненаправленных моделей.
